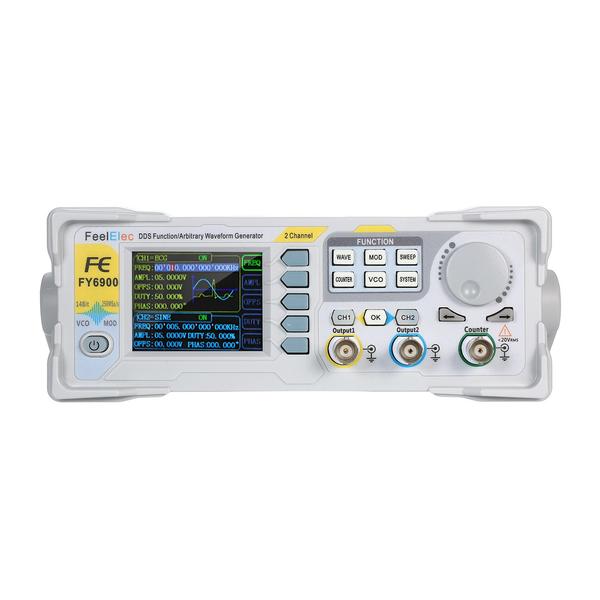

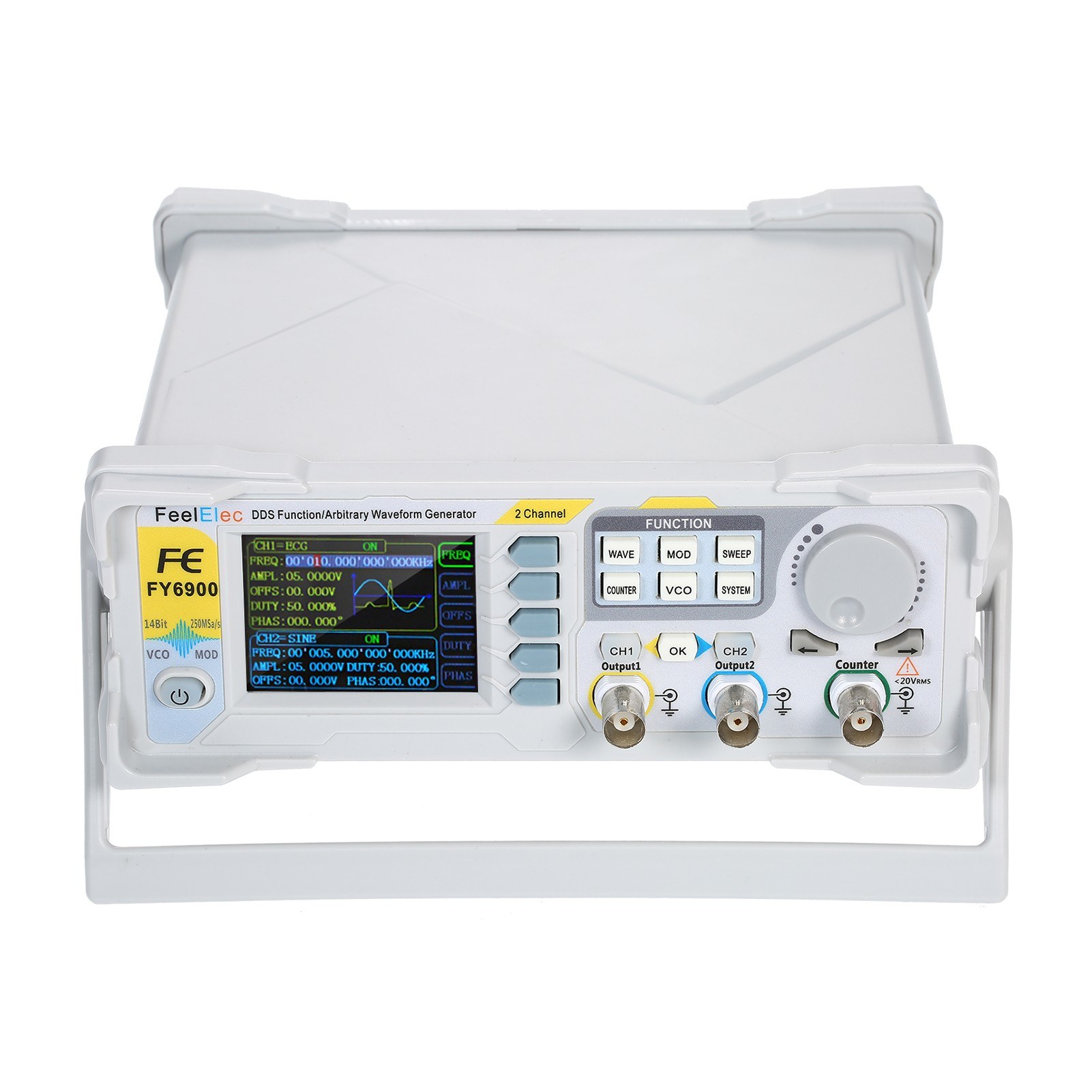

Digitális DDS kétcsatornás jelgenerátor jel/tetszőleges hullámforma generátor impulzus jelforrás 250MSa/s frekvenciamérő - 100MHz

Jellemzők:
Használja a Direct Digital Synthesizer (DDS) technológiát, és biztosítson stabil, pontos, tiszta és alacsony torzítású jeleket.

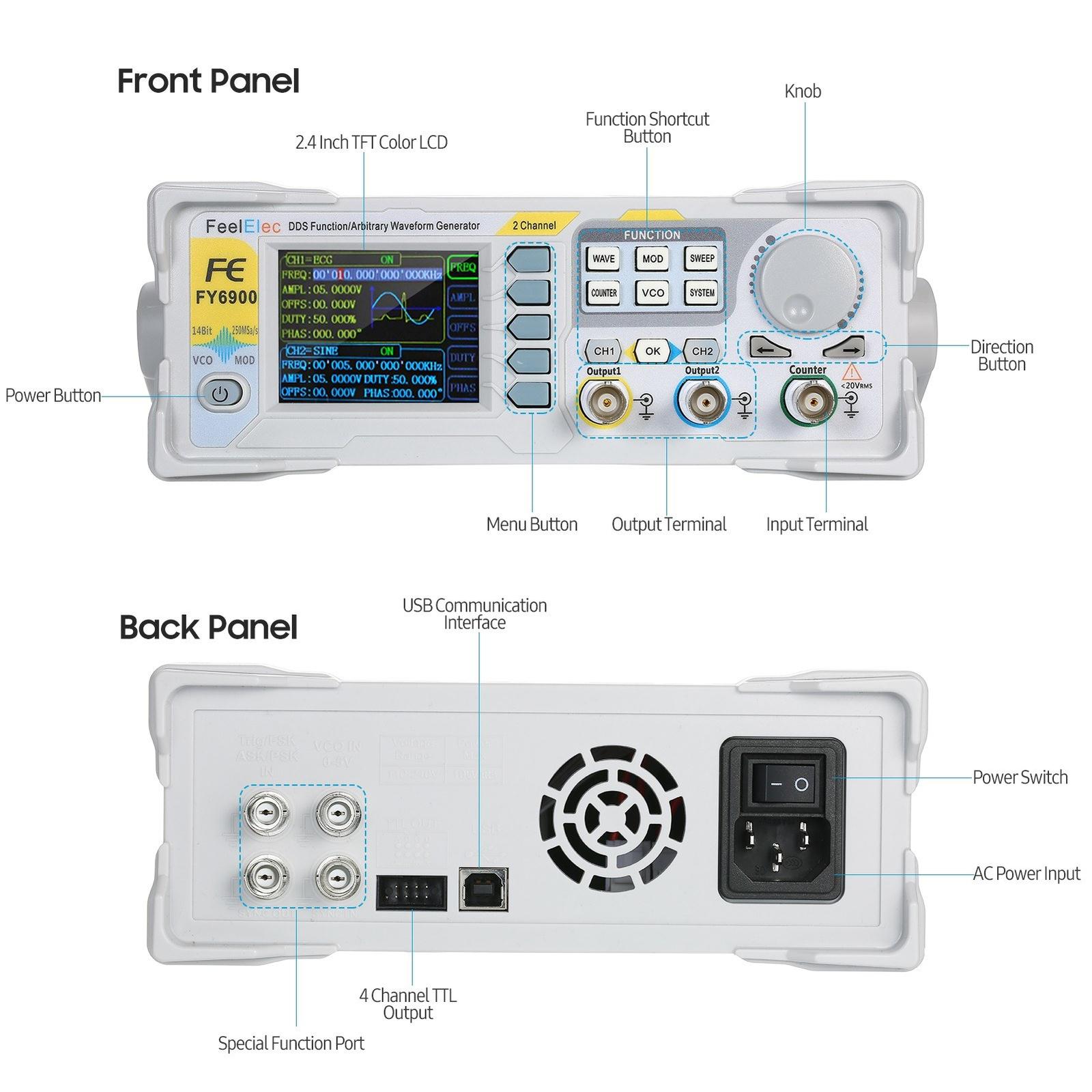

2,4 hüvelykes TFT színes LCD 320*240 felbontással, egyszerre jeleníti meg a CH1 és CH2 paramétereit és grafikáját.
MagicPulse technológia alkalmazása, alacsony jitter (RMS) <200ps.
A műszer 14 bites nagy sebességű D/A konverter chipet használ (5 Vpp kimeneti kvantálási hiba kisebb, mint 1 mV), 250 MSa/s mintavételi sebességet, 14 bites függőleges felbontást.

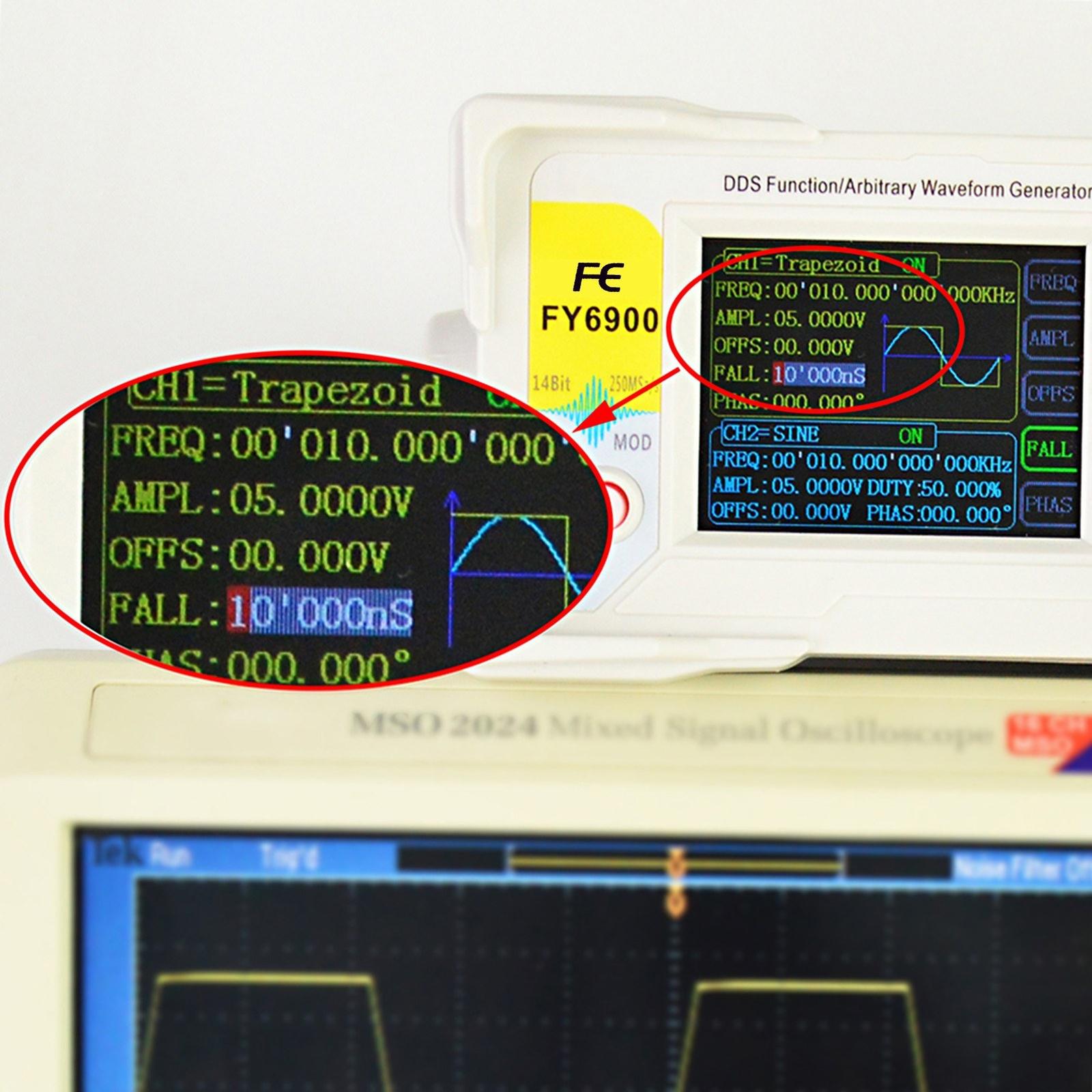

Akár 99 funkciócsoportot / tetszőleges hullámformát képes kiadni, 35 előre beállított hullámformacsoportot és 64 felhasználó által definiált hullámformát tartalmaz. Előre beállított hullámformák: szinusz, négyzet (beállítható a munkaciklus), impulzus (az impulzusszélesség és a ciklusidő pontosan beállítható), háromszög/rámpa, CMOS (0～12V), négycsatornás TTL, exponenciális emelkedés, exponenciális esés, zaj, EKG, DC stb.
64 tetszőleges hullámforma adatfájl tárolásának engedélyezése, mindegyik hullámforma tárolási mélysége 8192 pont * 14 bit; (Minél hosszabb a hullámforma tárolási mélysége, annál részletesebb a hullámforma mentése, és a jel részletei nagy pontossággal visszaállíthatók.)
Különféle modulációs típusok: AM, FM, PM, ASK, FSK és PSK modulációk.
Sweep funkció: a jelek 4 tulajdonságát képes söpörni, beleértve a frekvenciát, amplitúdót, eltolást és a munkaciklust; Lineáris és logaritmus két sweep típussal rendelkezik; 0,01S～999,99S seprési idő; Felfelé, lefelé és oda-vissza sweep irányban.
VCO funkció (Voltage Control Output): külső bemeneti jellel érhető el: feszültségszabályozó frekvencia, feszültségszabályozó amplitúdó, feszültségszabályozó eltolás, feszültségszabályozó munkaciklus és PWM modulációk.
Burst kimeneti funkció: a lehetőségekhez kézi trigger, belső CH2 trigger és külső trigger tartozik. 1～1048575 impulzussorozatot képes kiadni.
Számláló funkció: 2 csatolási mérési móddal rendelkezik, beleértve a DC csatolást és az AC csatolást. Ez a kialakítás megoldhatja az AC csatolás pontatlansági problémáját.
Szabványos kettős teljes funkcionális csatorna, amely két független generátornak felel meg.
Csatornaszinkronizálás funkció: támogatja a hullámforma-másolást és az állapotmásolást a csatornák között.
Támogatja a két vagy több jelgenerátort csatlakoztatva a többcsatornás kimenet eléréséhez, a maximális támogatás 16 csatornás szinkron kimenet, az egyes csatornák közötti fázis állítható.
Pontosan állítsa be a két csatorna fázisait. A pontosság 0,01° lehet.
A minimális amplitúdó felbontás akár 1 mV is lehet. Az amplitúdó tartomány 1mV ～ 24Vpp.

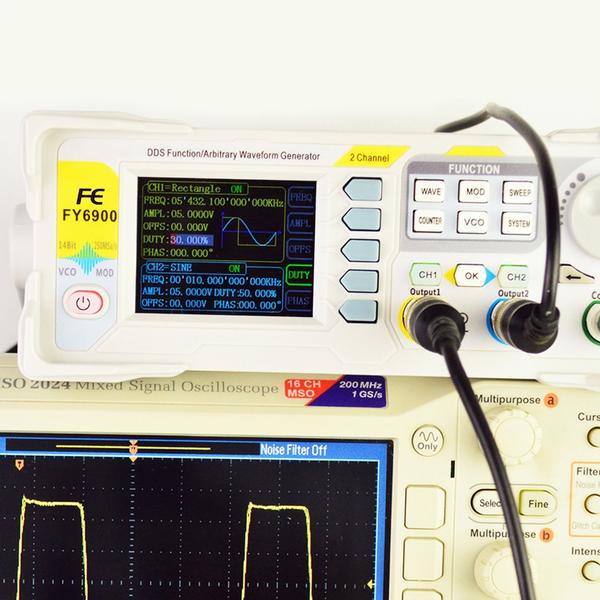

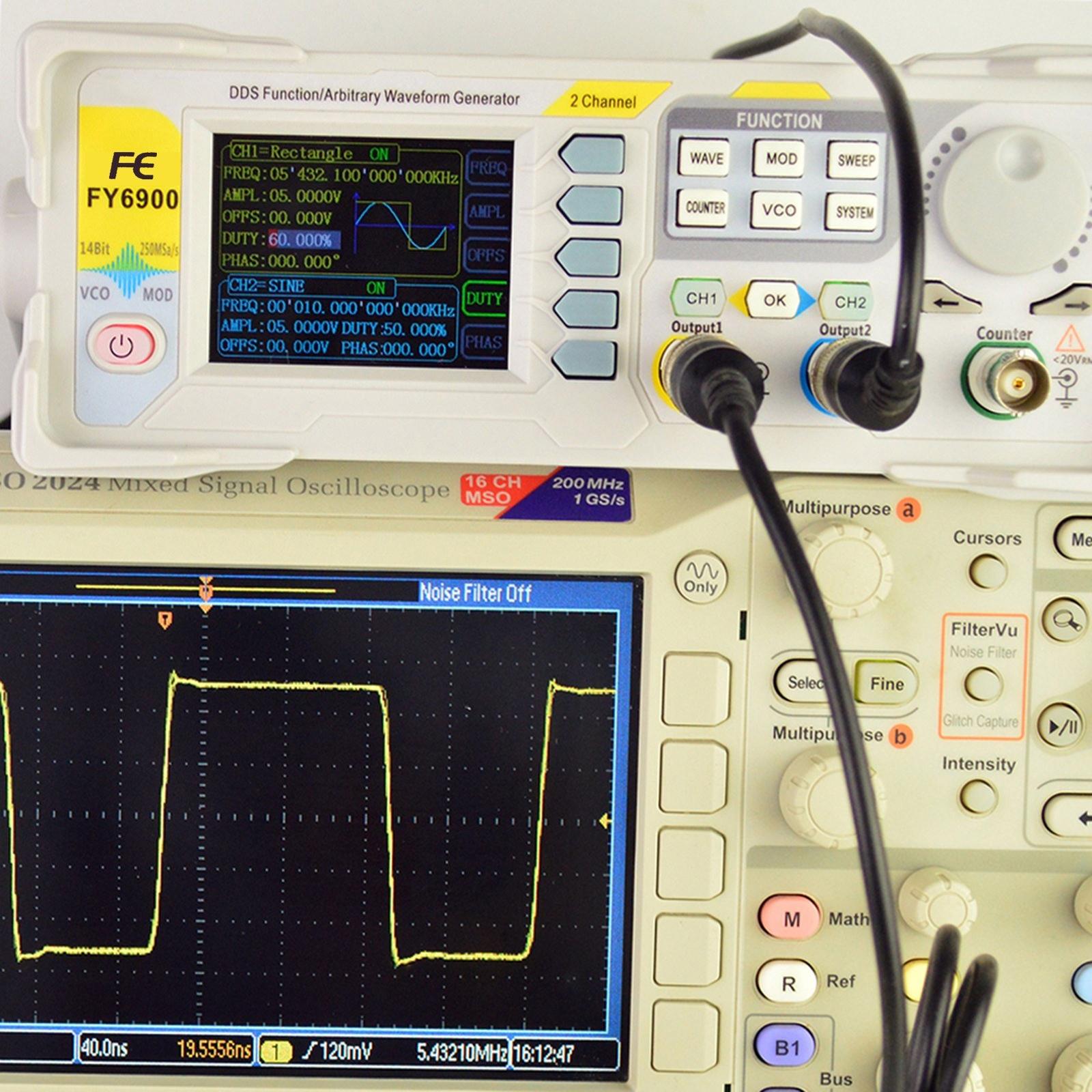

Az egyes csatornák terhelhetősége egymástól függetlenül állítható 0,01%-99,99%, a beállítási felbontás 0,01%.
-12V～+12V DC Offset funkció. Felbontás 0,001V.
Mentés funkció: 20 készlet felhasználó által beállított paramétert képes elmenteni, és bármikor betölthető.
Kommunikációs funkció: minden funkció PC programmal vezérelhető, és a kommunikációs protokoll nyitva áll másodlagos fejlesztésre.
Kimeneti rövidzárlat elleni védelem: minden csatorna 60 másodpercnél tovább működhet, ha a terhelés rövidre van zárva.
Hatékony hullámforma-szerkesztő számítógépes szoftver biztosítása. A felhasználók tetszőleges hullámformát tölthetnek le erre a hangszerre szerkesztés után a felhasználói CD-n található PC program segítségével.
Használjon ABS műanyag héjat asztali kialakítással. Használjon 100-240 V-os (AC) széles tartományú feszültségű tápegységet.

Műszaki adatok:

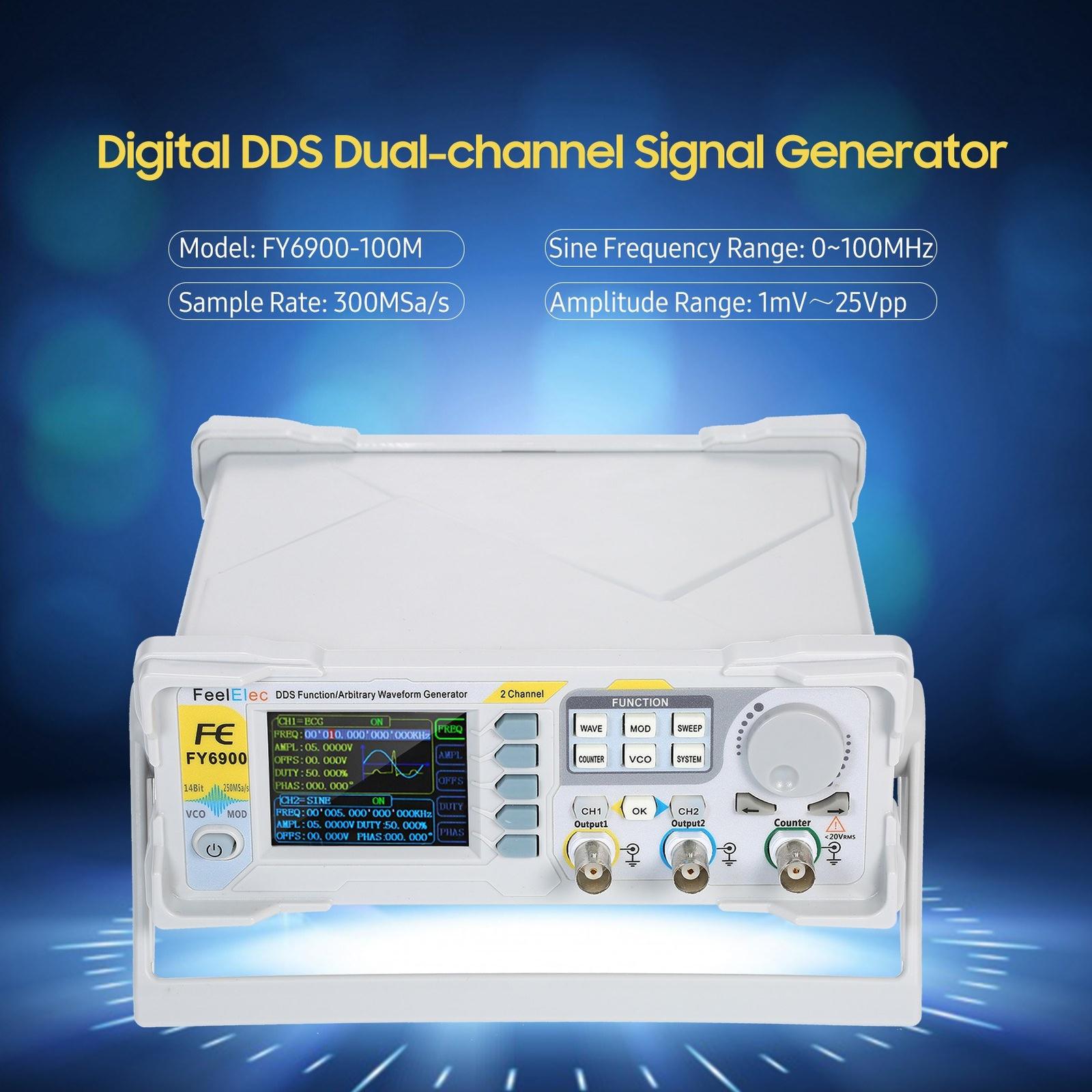

Dugó és modell: EU dugó FY6900-20M / EU dugó FY6900-60M / EU dugó FY6900-100M / FY6900-100M
Anyag: ABS
Sine: 0-20MHz (20M), 0-60MHz (60M), 0-100MHz (100M)
Mintavételi sebesség: 250 MSa/s(20M,60M), 300MSa/s(100M)
Kimeneti amplitúdó tartomány: 1mV～24Vpp(20M,60M), 1mV～25Vpp(100M)
Függőleges felbontás: 14 bit :
Hullámforma hossz: 8192 pont * 14gbit
Minimum impulzusszélesség: 20 ns
Modulációs típus: AM, FM, PM, ASK, FSK, PSK
Kijelző: 2,4 hüvelykes (320*240), TFT színes kijelző
Nem felejtő tárhely: 64 felhasználó által definiált tetszőleges hullámalakot képes tárolni (8K 14 bit) * 64
Tápellátás: AC100V~240V
Csomagméret: 210 * 195 * 75 mm (L*Sz*H)
Tétel súlya: 611 g
Csomag súlya: 1065 g
Csomag méret: 27 * 21 * 9,5 cm

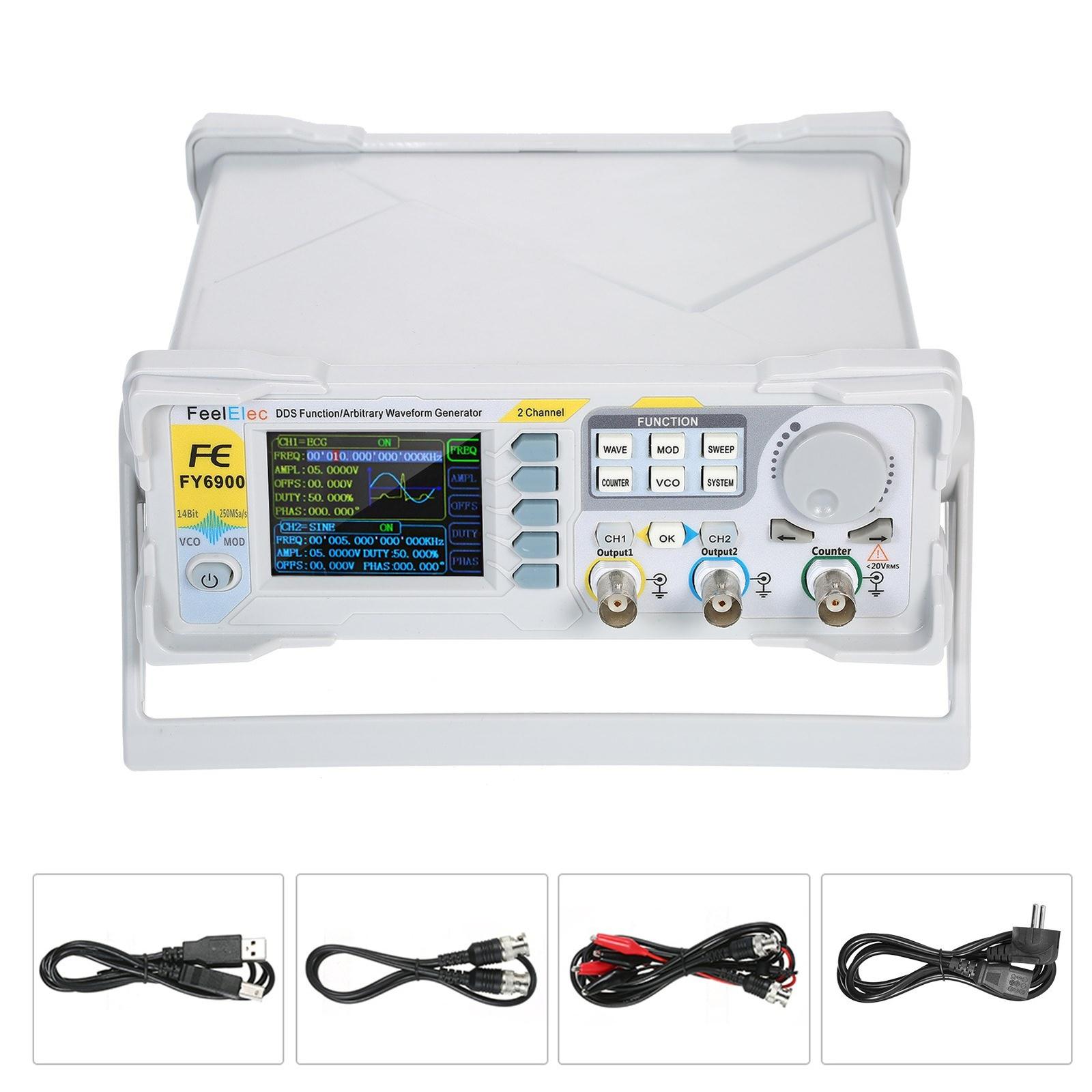

Csomaglista:
1 * DDS jelgenerátor
1 * tápkábel
1 * USB adatkábel
1 * BNC-BNC kábel
2 * BNC-kapcsos kábel
