102.999 Ft

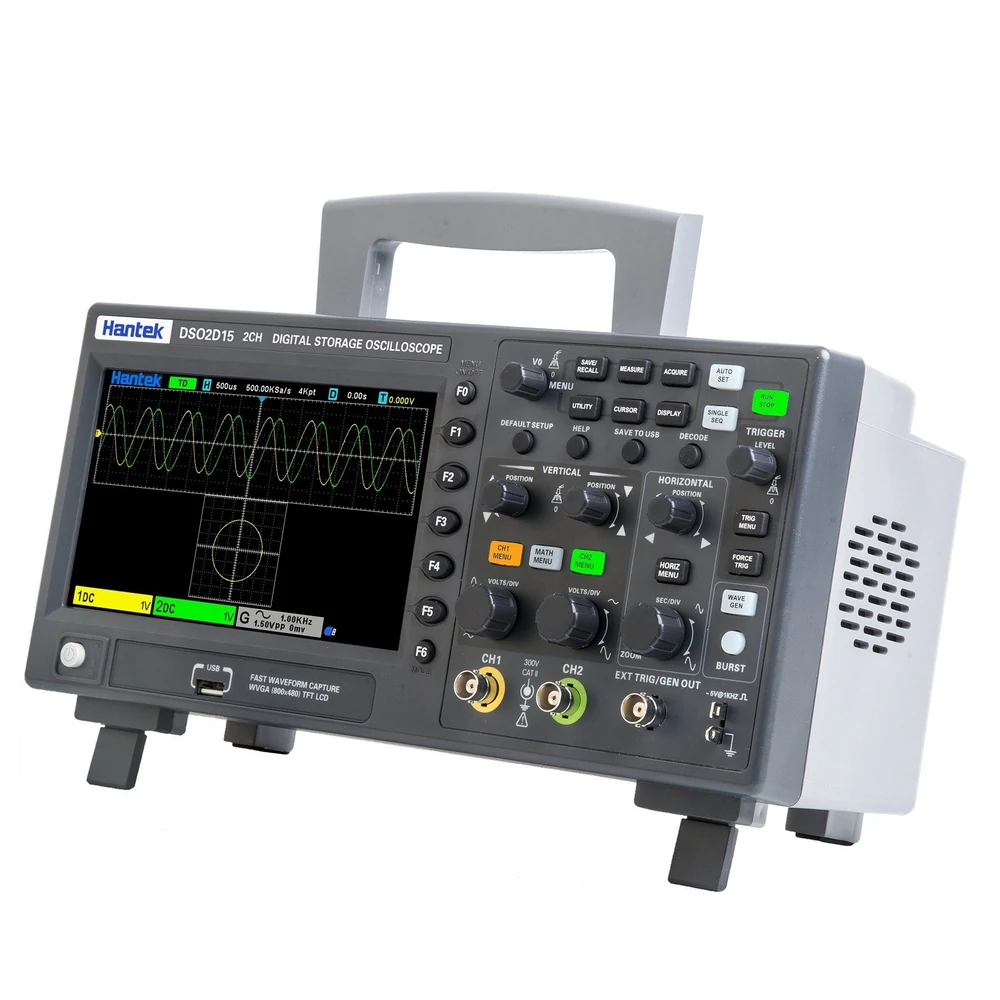

Hantek DSO2D15 digitális oszcilloszkóp mérő asztali oszcillométer

Termékkód: E15220EU
Szállítási díj: Ingyenes
Szerezhető hűségpontok: 1030
(1)
Gyártó: China
Szín
102.999 Ft
Ez a termék elérhető EU szállítással
Min. 1 ÉV GARANCIA
14 napos pénzvisszafizetés
ingyenes szállítás
Bevizsgált termék

Rendelési útmutató

Leírás

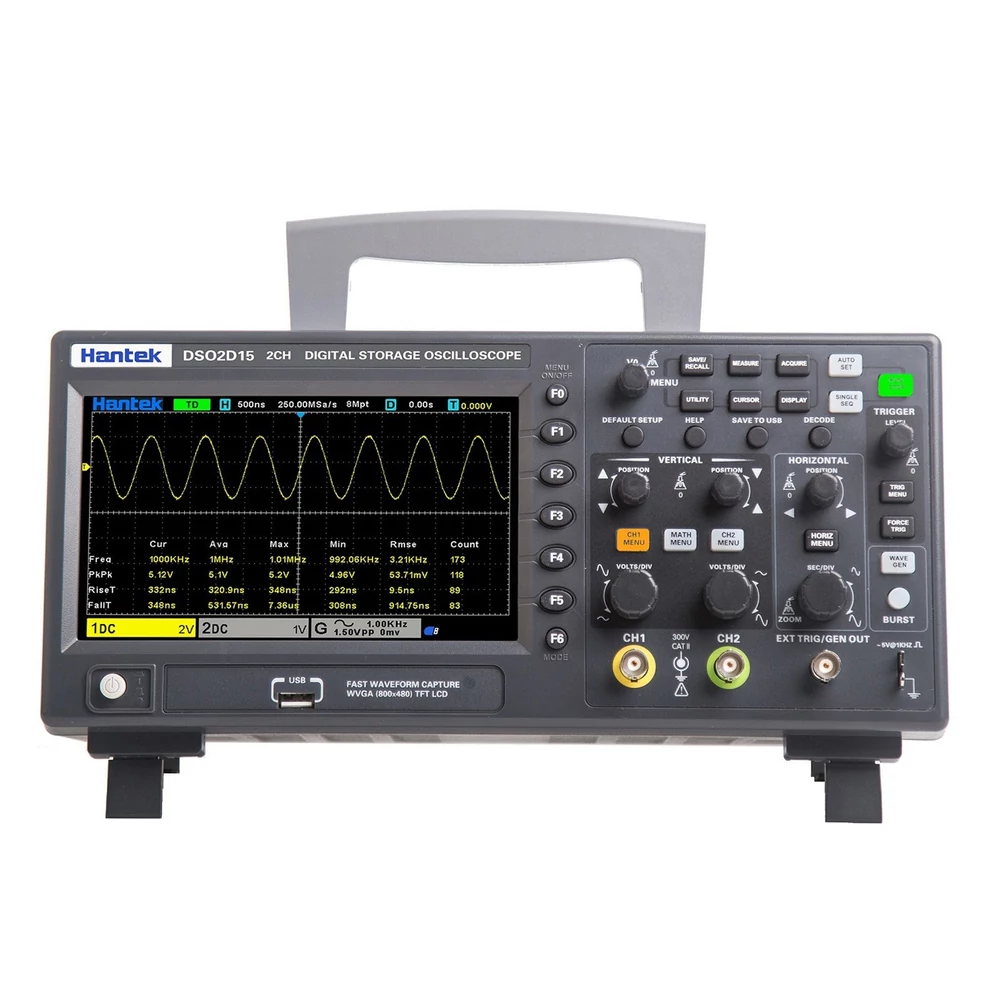

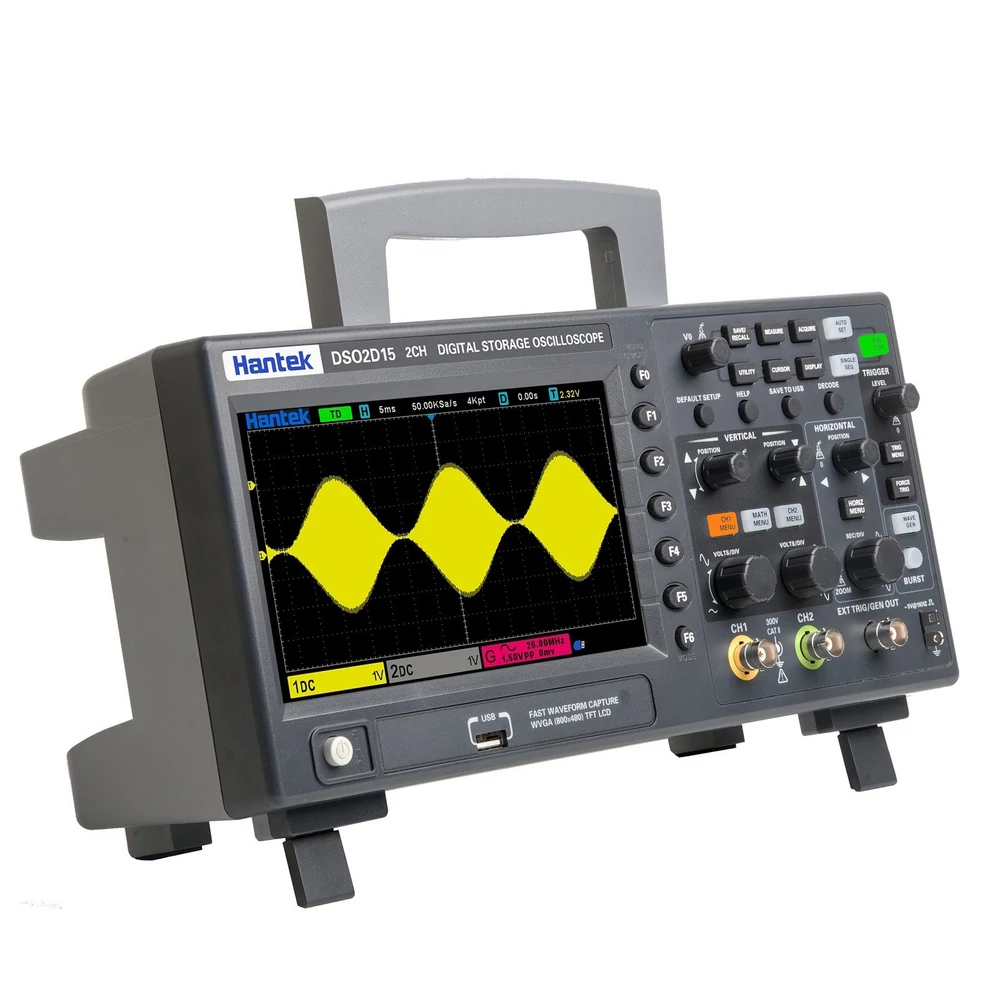

A DSO2D15 7 hüvelykes TFT LCD képernyős oszcilloszkóp kiváló minőségű és alacsony árú, 150 MHz-es sávszélességgel és 1GSa/s mintavételezési frekvenciával, beépített 25 MHz-es jelgenerátorral, bármilyen típusú wa-ve kimenetet támogat, 14 féle trigger móddal, Ötféle soros protokoll kioldás és dekódolás, 32 féle automatikus mérés létezik, a vizsgálati eredmények statisztikai elemzésének funkciójával, rengeteg SCPI távirányító utasítással. Vadul használják a kommunikációban, a repülésben, a honvédelemben, a beágyazott rendszerekben, a számítógépekben, a kutatásban és az oktatásban, valamint sok más iparágban és területen. Gyere és próbáld ki.

Jellemzők:
2 csatornával rendelkezik, és mindegyik csatorna független gombos vezérléssel.
150 MHz ana-log sávszélesség és 1GSa/s mintavételi sebesség.
7 hüvelykes TFT LCD képernyője van, 800 * 480 pixel, 16 millió kijelzőszín (24 bites valódi szín).
Beépített 25 MHz-es jelgenerátor, tetszőleges wa-ve burst kimenet támogatása, modulációs wa-veform kimenet támogatása.
Beállításokat, wa-veformokat, referencia wa-veformokat, CSV-t, képeket és egyéb adatformátumokat tud menteni, 5-jegyű digitális voltmérővel és 6-jegyű hardveres frekvenciaszámláló funkcióval.
Támogatja a 32 féle automatikus mérési és statisztikai funkciót, a minimum, maximum, szórás és egyéb statisztikai adatok valós idejű statisztikáit.

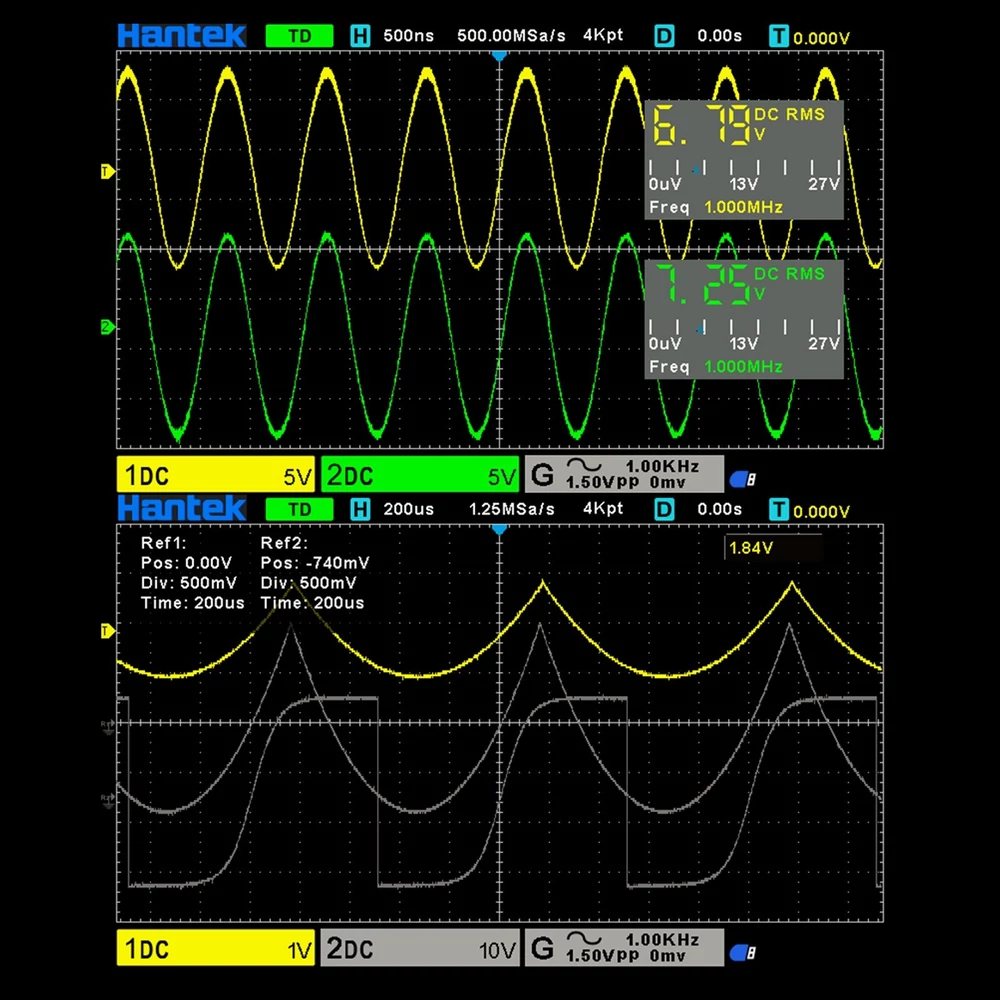

Két digitális voltmérő funkcióval rendelkezik, támogatja a küszöbérték tesztelését, és ingyenes mérést tud végrehajtani a képernyőn.
A bőséges SCPI távvezérlő parancsokkal sokféle perifériás interfészt tud biztosítani, mint például az USB Host/Device.
10 készlet referencia wa-veformot, CSV wa-veformot, beállításokat és USB egygombos képernyőkép funkciót képes elmenteni.

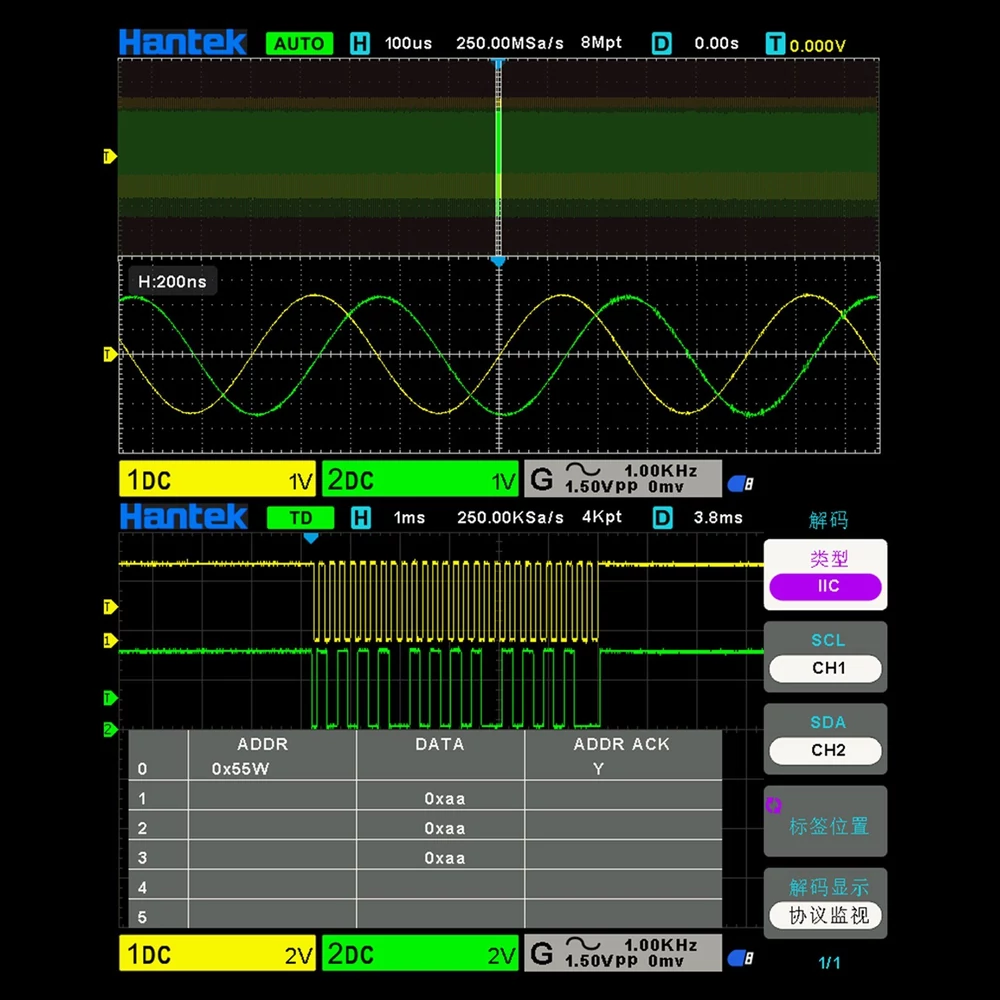

Soros busz indító és dekódoló funkció, amely protokollfigyelő funkciót biztosít.
A 8M tárolási mélység csökkenti a wa-veform torzulást és visszaállítja a valódi wa-veformokat.

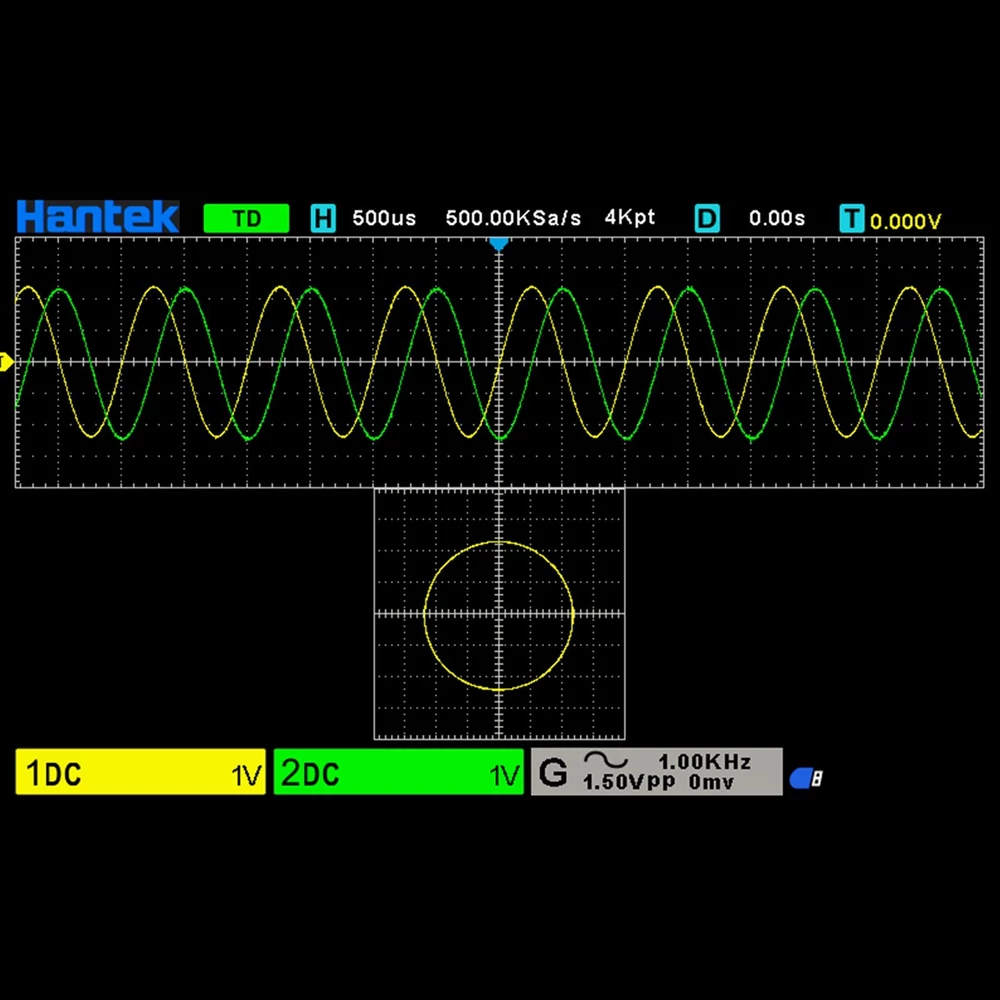

Az XY mód támogatja a kétablakos megjelenítést.

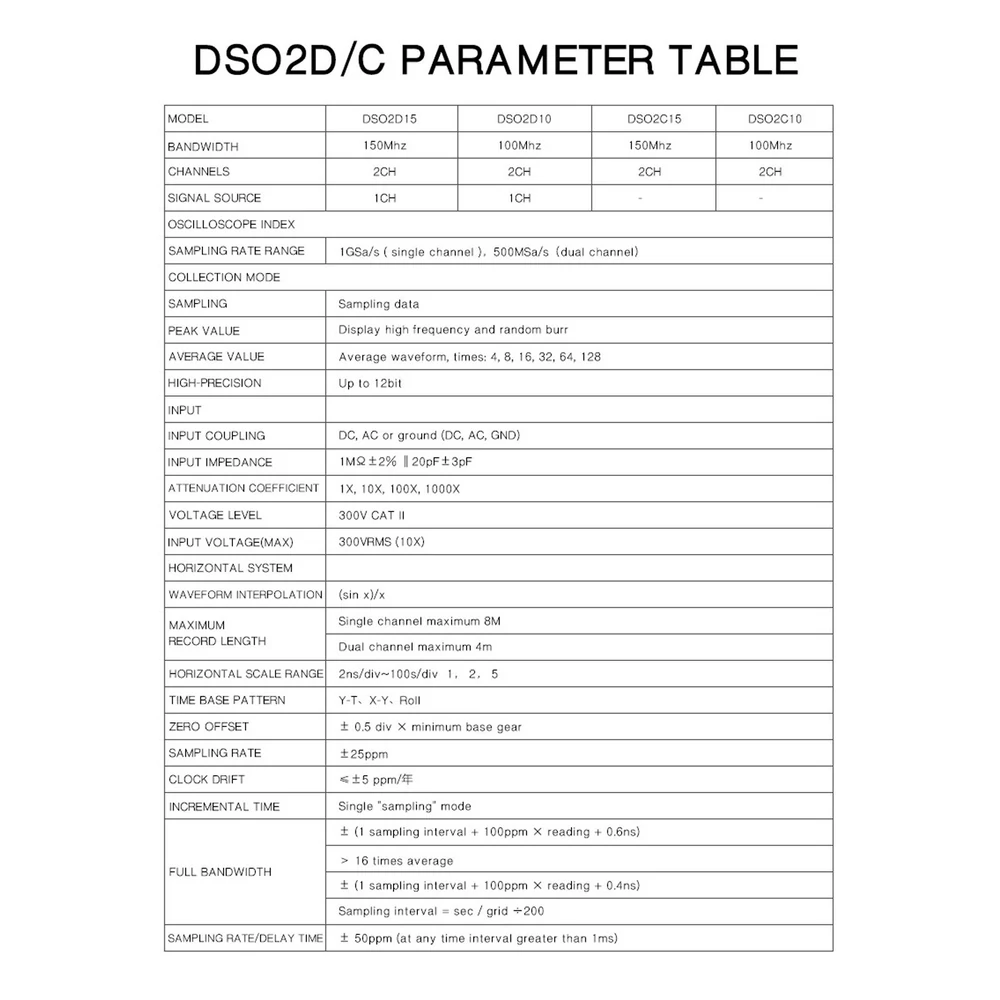

Műszaki adatok:
Anyag: ABS
Szín: fekete
Sávszélesség: 150MHz
Csatornák
száma: 2 csatorna
Beépített jelforrás: 1 csatornás
Mintavételi frekvencia tartomány: 1GSa/s (jelcsatorna), 500MSa/s (kétcsatornás)
Pe-ak-to -pe-ak érték: Magas frekvenciájú és véletlenszerű sorjakat jelenít meg
Átlagos érték: átlagos hullámhossz: 4, 8, 16, 32, 64, 128
Legnagyobb pontosság: 12 bit
Bemeneti csatolás: DC, AC, GND
Bemeneti impedancia: 1MΩ±2% ‖20pF±3pF
Szonda csillapítási együttható: 1X, 10X, 100X, 1000X
Feszültségszint: 300V CA-T II
Maximális bemeneti feszültség: 300VRMS (10X)
wa-ve interpoláció: (sin x)/x
Maximális rekordhossz: 8M (jelcsatorna), 4M (kétcsatornás)
Vízszintes skálatartomány : 2ns/div~100s/div 1, 2, 5 step
Time base mode: YT、XY、Roll
Null offset: ±0.5 div×minimális alaphelyzet
Mintavételezési frekvencia és késleltetési idő pontossága: ±25ppm
Felemelkedési idő BNC-n (tipikus) : 2,3 ns
Függőleges felbontás: 8 bit (minden csatorna mintavételezése egyszerre történik)
Függőleges érzékenység: 2mV/div - 10V/div
Basszus válasz: ≤10Hz (BNC-nél)
Függőleges erősítési pontosság: ("mintavételi" vagy "átlagos" mintavételi módban) Pontosság 10V/rácstól 10mV/rácsig
Pontosság
±3%
5mV/ rács és 2mV/ rács ±4%
Egyenáram migrációs pontosság: ±0.1 div±2 mV±1% deviáns
Trigger típusa: e-dge, impulzus, videó, meredekség, időtúllépés, ablak, kódtípus, intervallum, futás, UART, LIN, CAN, SPI, IIC.
Trigger mód: Egyszeri, Normál, Automatikus
Enyhítési tartomány: 8ns~10s
E-dge triggerelés:
Lejtése
: emelkedő e-dge, csökkenő e-dge, emelkedő e-dge vagy csökkenő e-dge
Információforrás: CH1、CH2、EXT
Impulzus triggerelés:
Polaritás: Pozitív polaritás, negatív polaritás
Amikor: <, >, !=, =
Információforrás: CH1~CH2
Impulzusszélesség tartomány: 8ns ~ 10s
Pontosság: 8ns
Ablak triggerelés:
Információforrás: CH1~CH2
Kódtípus triggerelés:
Kódtípus
: 0: alacsony elektromos szint, 1: magas szint, X: figyelmen kívül hagyás, : emelkedés, : csökkenés, : Emelkedés vagy süllyedés
Információforrás: CH1~CH2
intervallum triggerelés:
Meredekség: emelkedés, le
Amikor: <, >, !=, =
Információforrás: CH1~CH2
Idő: 8ns ~ 10s
Pontosság: 8ns
Futás triggerelés
:
Polaritás: Pozitív polaritás, negatív polaritás
Mikor: <, >, !=, =
Információforrás: CH1~CH2
Idő: 8ns ~ 10s
Pontosság: 8ns
UART triggerelés:
Mikor: nyitott, leállítás, adat, paritás, fogadási hiba
Információforrás (RX/TX): CH1~CH2
Adatformátum: Hex (hexadecimális)
Adathossz
: 1 bájt
Adatszélesség: 5 bit, 6 bit, 7 bit, 8 bit
Páratlan páros ellenőrzés: nem, páratlan, páros
Szabad szint: magas , alacsony
adatátviteli sebesség (opcionális): 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 ~ 0 bit/bit/s
): 334000 bit/s
LIN triggerelés:
Mikor: Időköz mező, szinkronizálási mező, azonosító mező, szinkronizálási hiba, azonosító, azonosító és adatok
Információforrás: CH1~CH2
Adatformátum: Hex (hexadecimális)
Adatátviteli sebesség (opcionális): 110/300/600 /1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
Adatátviteli sebesség (egyéni): 300 bit/s ~ 334000gg biting:
CAN
Mikor: Sta-rt bit, távoli keretazonosító, adatkeret-azonosító, keretazonosító, távoli keretadatok, adatkeret-adatok, hibakeret, minden hiba, válaszhiba, túlterhelt keret
Információforrás: CH1~CH2
Adatformátum: Hexa(hexadecimális)
Adatátviteli sebesség (opcionális): 10 000, 20 000, 33300, 500 000, 62500, 83300, 100 000, 125 000, 250 000, 500 000, 800 000, információs forrás CHAPG ~ 1bit
/10000:0 baut sebesség    CH2 Adatformátum: Hexadecimális (hexadecimális) Adatszélesség: 4, 8, 16, 24, 32 IIC triggerelés: Információforrás (SDA/SCL): CH1~CH2 Adatformátum: Hex (hexadecimális) Adatindex: 0~7 Mikor: Sta -rt bit, stop bit, nincs válasz, cím, adat, újraindítás
Kurzor:
△V: feszültségkülönbség a kurzorok között

△T: időkülönbség a kurzorok között

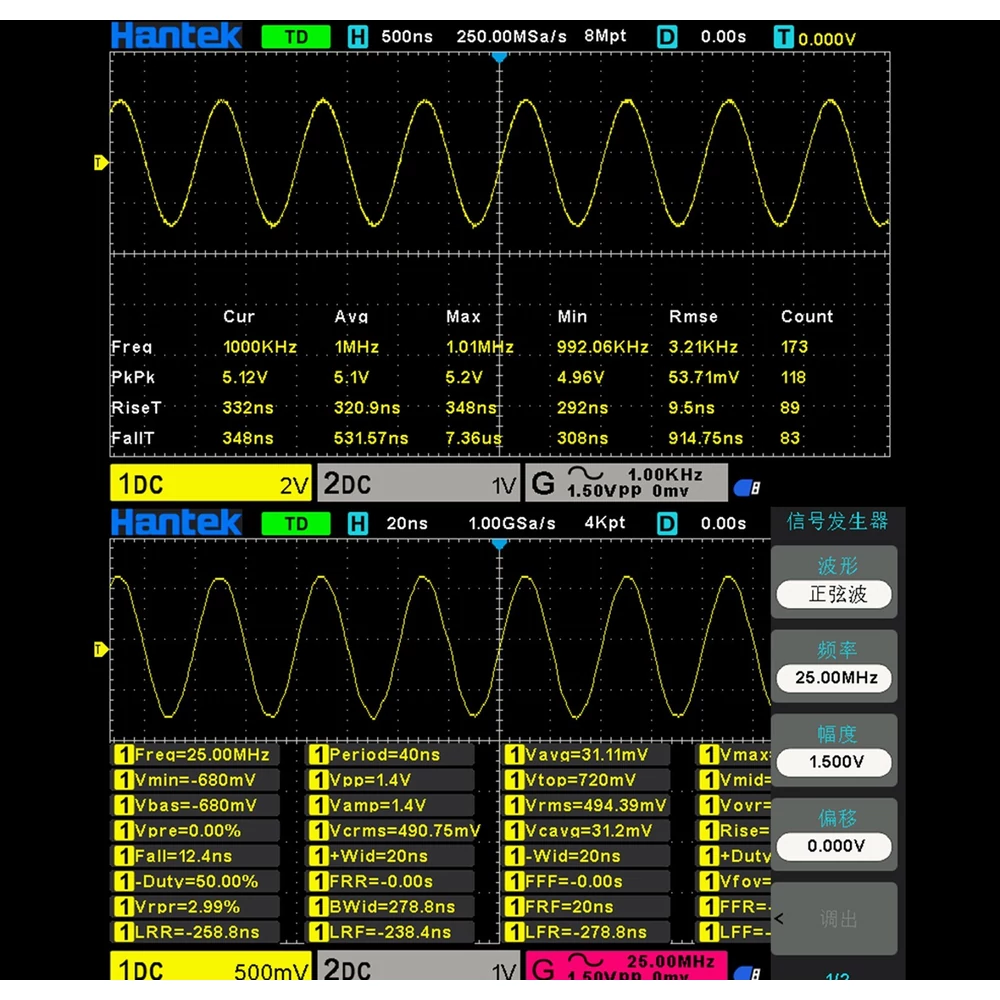

Automatikus mérőműszer: Frekvencia, ciklus, átlag, Pea-k - Pea-k és RMS, minimum, maximum, felfutási idő, esési idő és impulzusszélesség pozitív és negatív impulzusszélesség, alja az érték, a to-p érték, medián, amplitúdó, túllövés, növekvő és csökkenő e-dge a fáziskülönbség és a fáziskülönbség átszúrása mentén, a pozitív és negatív impulzusarány, a ciklus négyzetes átlaga, ciklus, legördülő túllövés, emelkedés a piercing mentén, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
DVM:
Adatforrás: CH1, CH2
Mérés típusa: egyenáram effektív érték, AC effektív érték, egyenáram
Frekvenciajelző: hardver 6 bites frekvencia mérő
Jelforrás:
Csatornák száma: 1 csatorna
Mintavételezési sebesség: 200MSa/s
Függőleges felbontás: 12 bit
Maximális frekvencia: 25 MHz
Szabványos wa-veformok: szinusz, négyzet wa-ve, impulzus, háromszög wa-ve, mintavételi wa-ve, exponenciális wa-ve, zaj
Tetszőleges wa -veform: Arb1, Arb2, Arb3, Arb4
Szinusz frekvencia tartomány: 0.1Hz~25MHz
Négyzetes wa-ve/impulzus frekvencia tartomány: 0.1Hz~10MHz
Trian-gle wa-ve Frekvencia tartomány: 0.1Hz~1MHz
Mintavétel wa-ve Frekvencia tartomány : 0,1Hz~1MHz
Exponenciális wa-ve Frekvencia tartomány: 0,1Hz ~ 5MHz
Zaj:
Tetszőleges wa-veform 1 frekvenciatartomány: 0,1 Hz-10 MHz
Tetszőleges wa-veform 2 Frekvencia tartomány: 0,1 Hz - 10 MHz
Tetszőleges frekvencia hullámforma 1 tartomány: 0,1 Hz - 10 MHz
Tetszőleges hullám 4 Frekvencia tartomány: 0,1 Hz - 10 MHz
hullámhossz: 8KSa
Frekvencia pontosság: 100 ppm (kevesebb, mint 10 kHz) 50 ppm (nagyobb, mint 10 kHz)
Felbontás: 0,1 Hz vagy 4 bit, attól függően, hogy melyik a nagyobb.
Amplitúdó kimeneti tartomány: 10mV~7Vp-p (nagy impedancia), 5mV~3,5Vp-p (50Ω)
DC eltolási tartomány: ±3,5 V, nagy impedancia, ±1,75 V, 50 Ω
Felbontás: 100 μV vagy 3 bit, amelyik nagyobb
Pontosság: 2% (1 kHz)
Kimeneti impedancia: 50 Ω
Általános műszaki adatok
Kijelző típusa: 7 hüvelykes TFT LCD
Kijelző felbontása: 800 (vízszintes) * 480 (függőleges) pixel
Kijelző színe: 16 millió szín (24 bit valódi szín)
Utóvilágítási idő: minimum, 1s, 5s, 10s, 30S, korlátlan
Kijelző típusa: pont, vektor
Kijelző fényereje: állítható
Háló típusa: opcionális
Rács fényereje: állítható
Frekvencia: 1kHz
Tápfeszültség:
100-120VACRMS (±10%), 45Hz - 440Hz, CA-TⅡ
120-240VACRMS (±10%), 45Hz - 66Hz, CA-
TⅡ fogyasztás: kevesebb, mint
30 W Üzemi hőmérséklet: 0~50 °C (32~122 °F)
Tárolási hőmérséklet: -40~+71 °C (-40~159,8 °F)
Páratartalom: ≤+104℉(≤+40°C ) ): ≤90% (relatív páratartalom)
106℉~122℉ (+41°C ~50°C): ≤60% (relatív páratartalom)
Cikkméret
: 318 * 150 * 140 mm
Tétel súlya: 2900 g
Csomag mérete: 360 * 210 * 200 mm
Csomag súlya: 2900 g

Csomagolási lista: (opcionális)
1 * Oszcilloszkóp Host
2 * Alligator csipesz
1 * adatkábel
1 * dugó
2 * próba szonda
1 * tartozék készlet
1 * Felhasználói kézikönyv

Vélemények

5.00
1 értékelés
5
1
4
0
3
0
2
0
1
0
2023. 11. 17. -
Ez egy nagyon jó minőségű oszcilloszkóp. 10 évvel ezelőtt a kínai termékeket még ócsárolták, hogy bóvli. Ez igaz volt az általuk készített ruhákra, cipőkre, bár az utóbbi években ezek minősége is sokat javult. Az elektronikai termékeik viszont kiválóak. Gondoljunk csak a kínai okostelefonokra, és notebookokra. Ezért a nagy tudású oszcilloszkópért a nyugati gyártók több százezer forintot is elkérnek. Mindenkinek ajánlom ezt a típust. Jól jár vele. Különösen azoknak ajánlott a megvétele, akiknek szükségük van szignálgenerátorra. Ez az oszcilloszkóp ugyanis egy precíz funkciógenerátort is tartalmaz. Ennek ellenére csupán 20 ezer forinttal drágább, mint a szignálgenerátort nem tartalmaz alaptípus. (Ha külön akarunk szignálgenerátort vásárolni az min. 40-50 ezer forintba kerül.)
EcoPityu is tesztelte ezt a készüléket. Aki kíváncsi rá, ezen a webcímen megtekintheti: https://www.youtube.com/watch?v=66j7uiUm_5M
