Leírás
12-bites nagyfelbontású ADC
Ez a nagyfelbontású oszcilloszkóp 4096 függőleges szintet kínál (16× tisztább kép, mint a 8-bites modelleknél), képes µV szintű jelek rögzítésére, így precíz power ripple és zajanalízist végezhet.
Ultragyors, 1,25 GSa/s mintavételezés
Az 1,25 GSa/s mintavételezés garantálja a valós idejű, pontos jelrögzítést 50M mintahossz mellett, ideális nagysebességű áramkörök hibakereséséhez.
700 000 wfms/s hullámforma rögzítés
Akár 10× gyorsabb átmeneti jelhiba észlelés, mint a hagyományos oszcilloszkópoknál, a 700 000 wfms/s rögzítési sebességnek köszönhetően.
7 hüvelykes multitouch kijelző
Okostelefon-szerű kezelés testreszabható gyorsgombokkal, 1024×600 felbontásban, intuitív elemzéshez.
Fejlett protokoll dekódolás
Beépített CAN/LIN busz dekódolás, támogatja a UART, I2C, SPI, CAN és LIN protokollokat – beágyazott rendszerek hibakereséséhez tökéletes.
Öt az egyben multifunkciós eszköz
Digitális oszcilloszkóp, protokoll analizátor, 1M-pontos FFT spektrum analizátor, 4-digitális voltmérő és 6-digitális frekvenciamérő egy készülékben.
Bővíthető és távolról vezérelhető
Perifériák (egér/billentyűzet) csatlakoztathatók, valamint beépített webszerveren keresztül Wi-Fi-vel távolról is irányítható.
Kiemelt tulajdonságok
-
50M mintahossz
-
700 000 wfms/s frissítési sebesség
-
500 µV függőleges érzékenység
-
256 árnyalatszintes kijelző
-
7" multitouch képernyő
-
CAN busz dekódolás
-
LIN busz dekódolás
-
1M FFT spektrumanalízis
-
43 automatikus mérés
-
Külső egér és billentyűzet támogatás
-
Külső Wi-Fi modul opció
12-bites nagy pontosságú jelrögzítés
4096 szintű függőleges felbontással akár µV szintű jelváltozásokat is képes megjeleníteni, ideális zajanalízishez és power ripple vizsgálatokhoz.
Ultral alacsony zajszint és nagy dinamikus tartomány
Függőleges érzékenység: 500 µV – 10 V. Erős és gyenge jelek torzításmentes megjelenítése egy képernyőn.
Gyors rögzítés, precíz elemzés
Hullámforma rögzítési sebesség: 700 000 wfms/s – 10× jobb eséllyel észleli az átmeneti hibákat, mint a szabványos eszközök.
Fejlett trigger és hardveres dekódolás
2-csatornás hardveres protokoll dekódolás.
4. generációs multifunkciós digitális foszforoszcilloszkóp
-
Digitális oszcilloszkóp
-
Protokoll analizátor
-
Nagypontosságú frekvenciamérő
-
Voltmérő
-
FFT spektrum analizátor
7 hüvelykes érintőképernyő
Okostelefon-szerű működés, testreszabható menübillentyűk.
TFT-LCD kijelző felbontása: 1024×600 pixel.
Távoli vezérlés
Beépített webszerver, böngészőn keresztüli elérés és irányítás.
Hardverbővítés
Wi-Fi modulok és hálózati nyomtatók támogatása.
További funkciók
-
43 automatikus mérés fejlett matematika funkciókkal
-
Gyors automatikus méréshez szójegyzék
-
Parametrikus statisztikák
-
Kurzoros mérés vizuális jelölésekkel
-

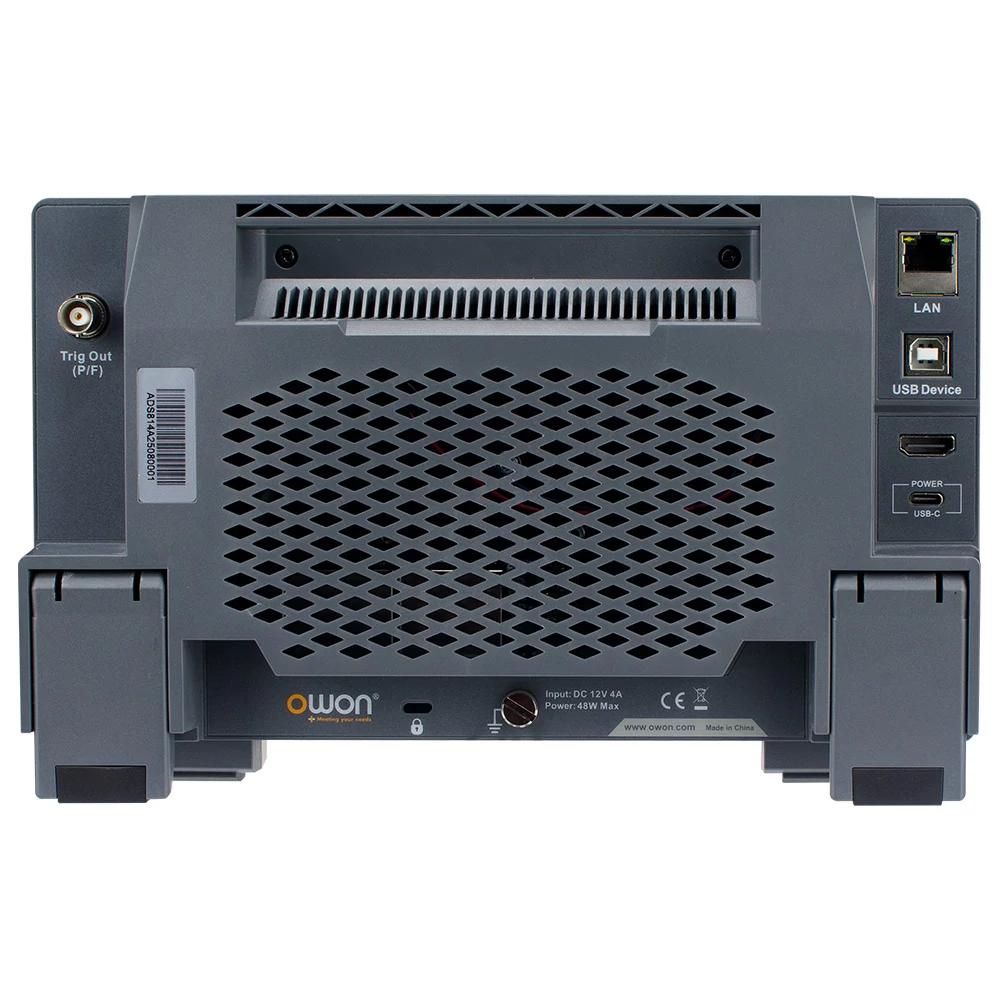

Gazdag interfészek
-
Strapabíró, fémes felületű, galvanizált vezérlőgomb
Specifikáció

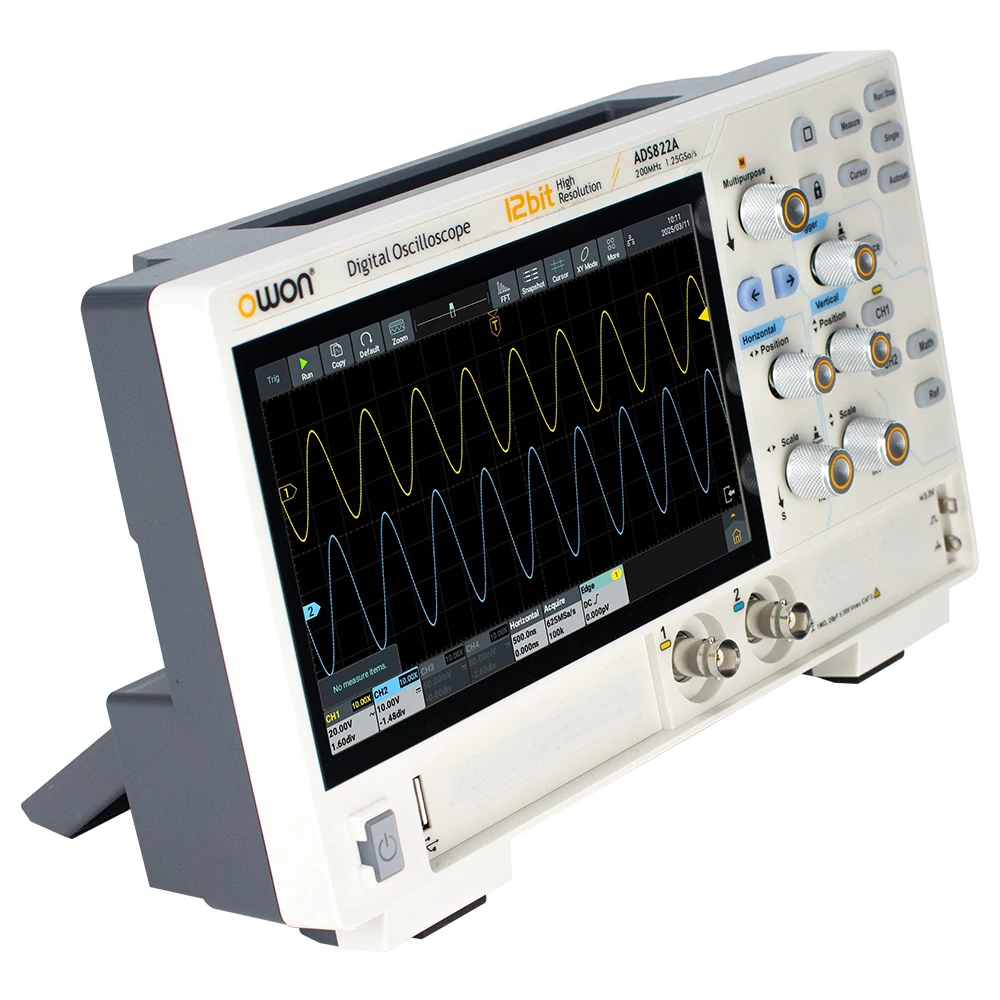

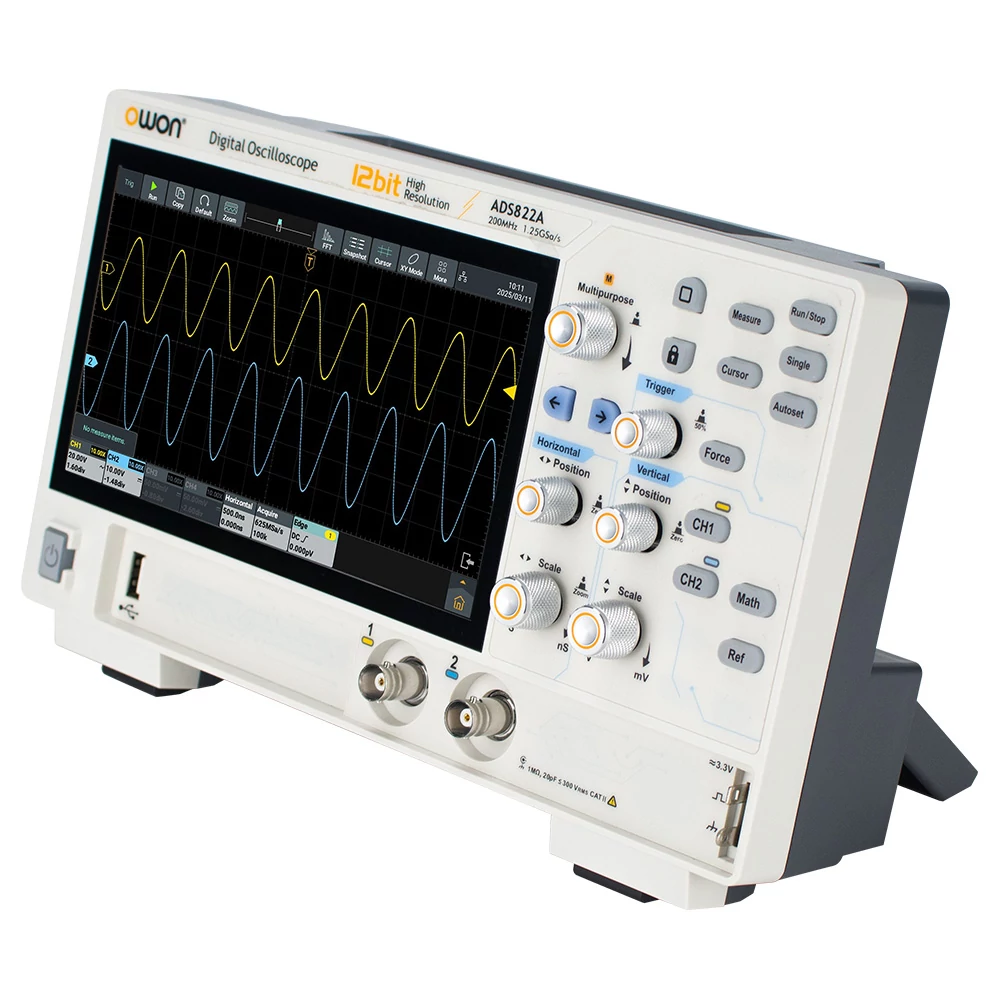

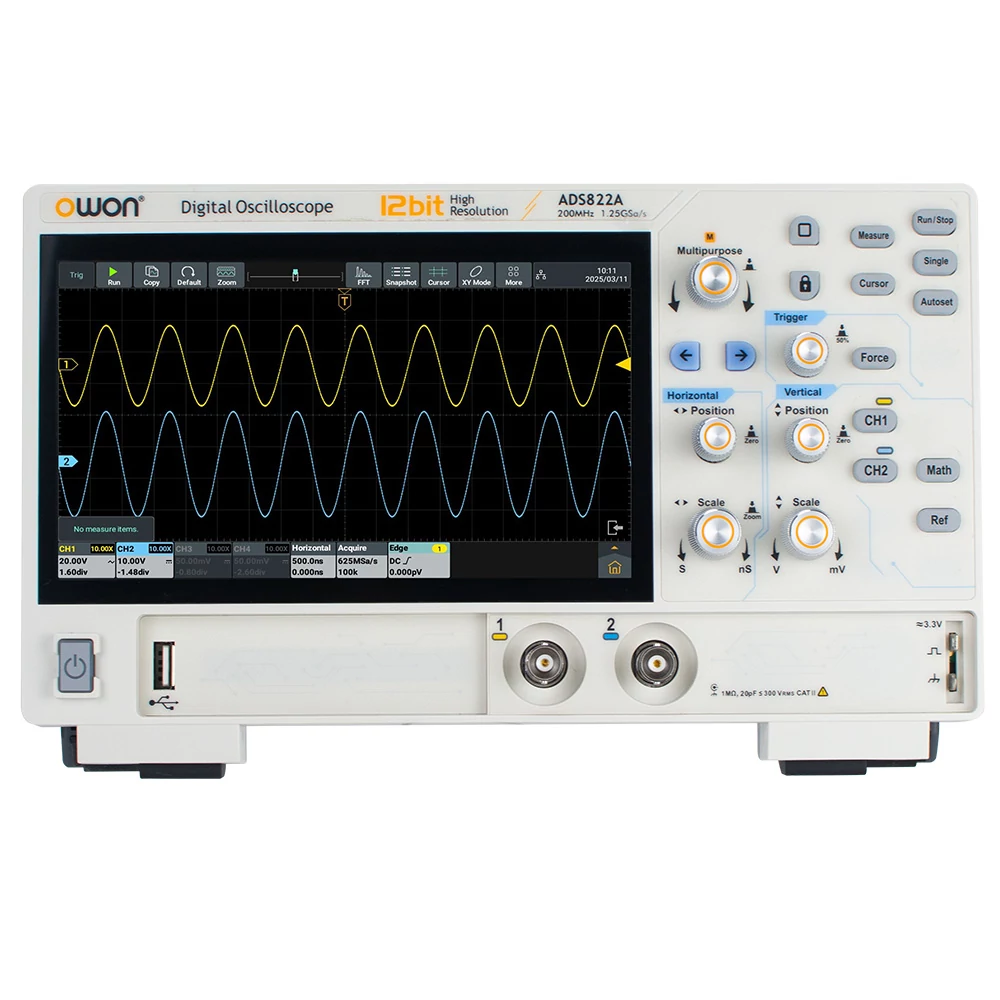

| Általános | Márka: OWON Típus: Digitális oszcilloszkóp Modell: ADS822A |
| Specifikáció | Sávszélesség (-3 dB): 200MHz Csatorna: 2 Max. mintavételi frekvencia: Max. 1,25 GSa/s Adatgyűjtési mód: Mintavétel, csúcs, nagy felbontású, átlag, szegmentálás DC erősítés pontossága: 3% (≤1 mV); 2% (2 mA); 1,5% (≥5 mV) Max. hullámforma rögzítési sebesség: Max. 700 000 wfms/s Max. memóriamélység: 50M Függőleges érzékenységi tartomány: 500µV/div - 10 V/div Függőleges felbontás: 12 bit Mintavételi frekvencia tartomány: 1ns/div - 1000s/div, 1-2-5 lépésekben Relé időpontossága: ±25ppm (tipikus) Bemeneti impedancia: 1,0MΩ±20%, párhuzamosan 20 pF±5 pF-el Szonda csillapítási együtthatója: 1,00x - 1,00Mx, 1-2-5 lépésekben, egyéni támogatás Trigger típusa: Él, videó, impulzus, meredekség, futás, Windows, időtúllépés, Nth, logikai Busz dekódolás: RS232/UART, I2C, SPI, CAN, LIN Automatikus mérés: Periódusidő, frekvencia, +szélesség, -szélesség, emelkedési idő, esési idő, Scr Duty, +Duty, -Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Késleltetés (A↑-B↓), Késleltetés (A↓-B↑), Késleltetés (A↑-B↓), Fázis (A↑-B↑), Fázis (A↑-B↓), Fázis (A↓-B↑),-(A↑) Fázis (A↓-B↑), FRR(A↑-B↑), FRF(A↑-B↓), FFR(A↑-B↑), FFF(Aᴸ-Bᴸ), LRR(Aᴸ-Bᴸ), LRF(Aᴸ-Bᴸ), LFR(Aᴸ-Bᴸ), LFF(Aᴸ-Bᴸ) Hullámalak matematikai kiértékelése: +, -, *, /, &, |, ^, !, Intg, Diff, Sqrt, Függvényműveletek (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, Felhasználó által definiált, digitális szűrő (aluláteresztő, felüláteresztő, sáváteresztő, sávszűrés) Frekvenciaszámláló: 6 számjegyű frekvenciaszámláló. 7 - Maximális frekvencia: az oszcilloszkóp maximális analóg sávszélessége Voltmérő: DC, AC+DCrms, ACrms támogatás. Felbontás: 4 számjegy (ACV/DCV) Kommunikációs interfész: HDMI, USB eszköz, USB Host, Trigger Out (P/F), LAN Kijelző: 7 hüvelykes (1024×600), kapacitív multi-touch képernyő Tápellátási interfész: C típusú |
| Súly és méret | Termék súlya: 1,58 kg Csomag súlya: 2,58 kg Termék mérete (H x Sz x M): 260x160x78 mm Csomag mérete (H x Sz x M): 300x220x200 mm |
| A csomag tartalma | 1 x digitális oszcilloszkóp, 2 x szonda, 1 x tápkábel, 1 x hálózati adapter, 1 x USB kábel, 1 x felhasználói kézikönyv |
