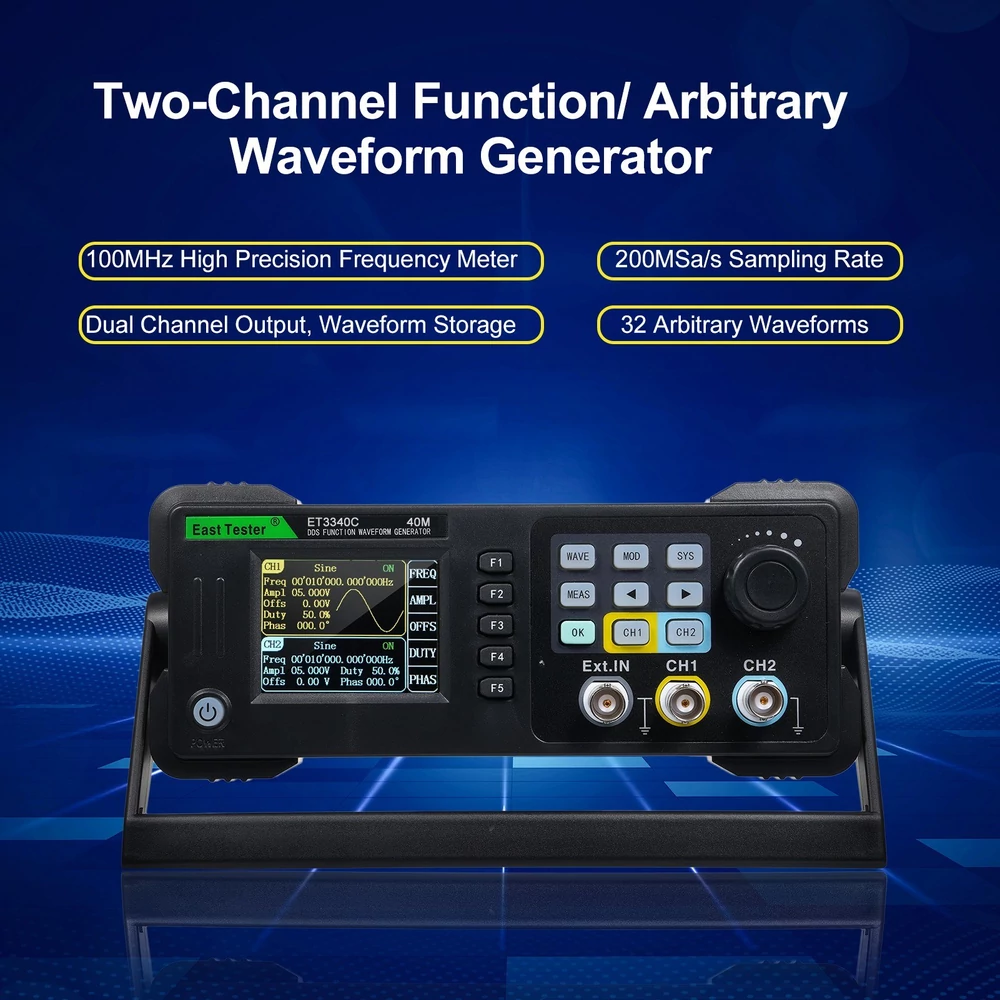

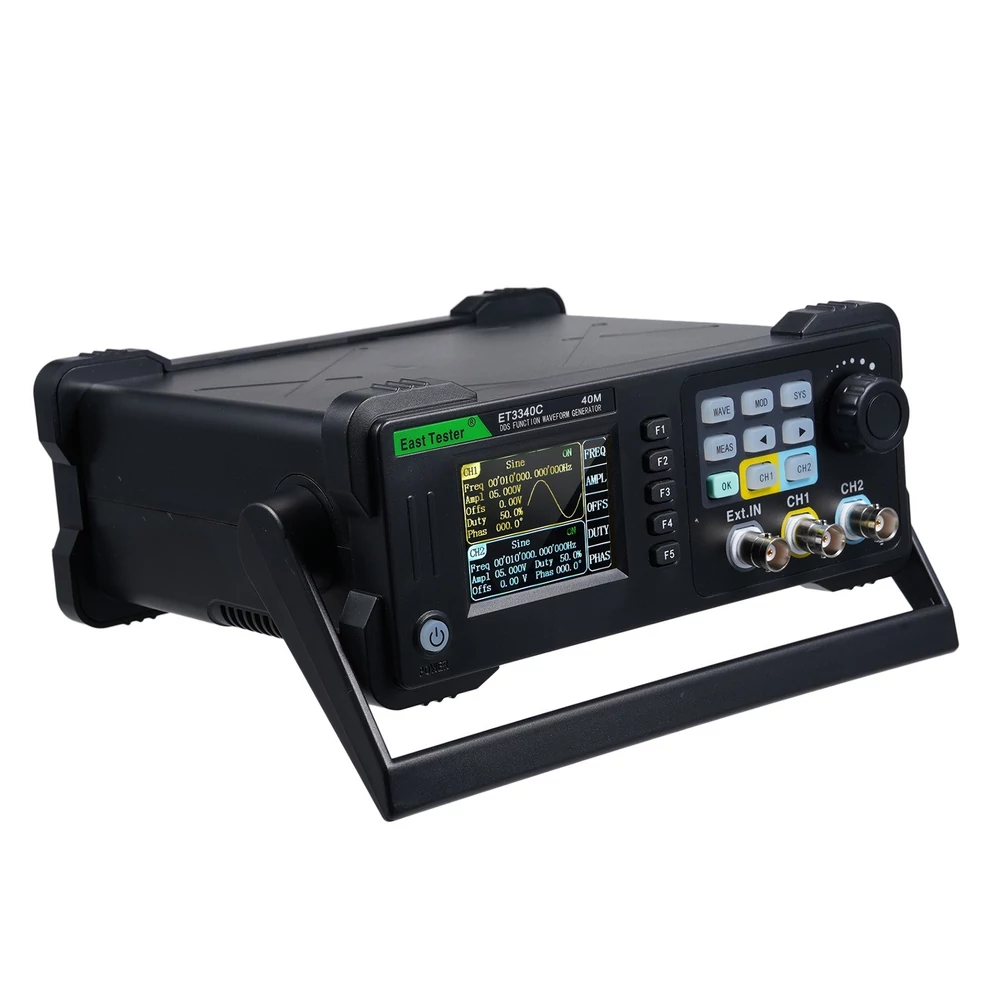

East Tester ET3340C kétcsatornás funkció/tetszőleges hullámforma generátor

Az ET33C sorozatú kétcsatornás funkció/tetszőleges hullámgenerátor közvetlen digitális frekvenciaszintézis technológiát alkalmaz, amely nagy pontossággal, stabilitással és alacsony torzítással képes jeleket kiadni.

Jellemzők:

1. 2,4 hüvelykes 320X240 TFT LCD, átlátszó grafikus felülettel.
2. Kínai/angol menü elérhető.
3. Mindkét csatorna egymástól független és fázisszinkronizációs funkcióval rendelkezik.
4. Mintavételi sebesség: 200MSa/S, függőleges felbontás: 13 bit és tárolási mélység: 8k.
5. 5 alapvető hullámforma és 32 tetszőleges beépített hullámforma.
6. Hullámforma tárolás; Támogatja a felhasználó által definiált szerkesztett hullámformák 50 csoportjának belső tárolását;
7. Impulzushullám kimenet élidőben beállítva.
8. Belső AM, FM, PM modulációs funkció (Külső AM, FM, PM moduláció opcionális).
9. Belső/külső ASK, FSK, PSK modulációs funkció;
10. Kétcsatornás kimenet, maximális kimeneti frekvencia 60M;
11. Lineáris/logaritmikus sweep és burst (impulzussorozat) hullámformák kimenete;
12. 100 MHz-es nagy pontosságú frekvenciamérővel és 32 bites számlálóval;
13. Standard USB-eszköz interfész; Opcionális külső analóg modulációs interfész;
14. Többfunkciós tetszőleges hullámforma szerkesztő szoftverrel felszerelve.

Műszaki adatok:

• Csatlakozó: EU
• Modell: ET3340C
• Anyaga: ABS
• Tápfeszültség: AC 110-240V, 50-60Hz
• Kijelző: 2,4 hüvelykes TFT LED
• Frekvencia jellemzők:
• Szinusz: 1μHz ~ 40MHz
• Négyzet: 1μHz ~ 15MHz
• Háromszög: 1μHz ~ 15MHz
• Impulzus: 100μHz ~ 6MHz
• Tetszőleges: 1μHz~6MHz
• Frekvenciafelbontás: 1μHz
• Frekvencia pontosság: ±20 ppm
• Frekvenciastabilitás: ±1ppm / 3 óra
• Hullámforma jellemzői:
• Hullámforma típusok: Szinusz, négyzet, háromszög, impulzus, zaj és tetszőleges hullámok (beleértve a DC-t is). 32 féle tetszőleges hullám és 50 féle felhasználó által meghatározott hullám létezik.
• Hullámforma hossza: 8192 pont
• Hullámforma mintavételi sebesség: 200MSa/s
• Hullámforma függőleges felbontása: 13 bit
• Szinuszhullám jellemzői:
• Szinuszhullám: Harmonikus elnyomás mértéke: ≥45dBc (＜1MHz); ≥40dBc (1MHz ~ 20MHz)
•                    Teljes harmonikus torzítás: ＜0,8% (20Hz ~ 20kHz, 0dBM)
• A négyzethullám jel jellemzői:
• Négyzethullám: emelkedés/esés: ＜20 ns
•                         Túllövés: ＜5%
• Üzemi ciklus: frekvencia＜100kHz: 1% ~ 99%
•                     100kHz≤frekvencia＜5MHz: 20% ~ 80%
•                     5 MHz ≤ frekvencia: 40% ~ 60% (0,1% felbontás)
• A pulzushullám jellemzői:
• Impulzushullám: Impulzusszélesség: Min. 20ns; 1ns felbontás
•                      Élugrási idő: Min. 20ns
•                      Túllövés: ＜5%
•                      Jitter: 6ns+0,1% periódus
• A fűrészfog hullám jellemzői:
• Fűrészfog hullám: Linearitási fok: ≥98% (0,01 Hz ~ 10 kHz)
•                             Szimmetria: 0,0-100,0% (felbontás 0,1%)
• Cikk mérete: 195*185*80mm
• A termék súlya: 598 g
• Csomag súlya: 1152g
• Csomag mérete: 27,5*23,5*12cm

Csomaglista:
1 * Jelgenerátor
1 * Tápkábel
2 * BNC koaxiális kábelek
1 * USB adatkábel
1 * Egyenes jelkábel
1 * Felhasználói kézikönyv (angol)

ET33C series two-channel function/arbitrary wave generator adopts direct digital frequency synthesis technology, which can output signals with high accuracy, stability and low distortion.

Features:
1. 2.4-inch 320X240 TFT LCD with clear graphic interface.
2. Chinese / English menu available.
3. Both channels are independent of each other and have phase synchronization function.
4. Sampling rate: 200MSa/S, vertical resolution: 13 bit and storage depth: 8k.
5. 5 basic waveforms and 32 arbitrary waveforms in-built.
6. waveform storage; Support internal storage of 50 groups of user-defined edited waveforms;
7. Pulse wave output set in edge time.
8. Internal AM, FM, PM modulation function (External AM, FM, PM modulation is optional).
9. Internal/external ASK, FSK, PSK modulation function;
10. Dual channel output, maximum output frequency 60M;
11. Output of linear/logarithmic sweep and burst (pulse train) waveforms;
12. With 100MHz high precision frequency meter and 32 bit counter;
13. Standard USB Device interface; Optional external analog modulation interface;
14. Equipped with multifunctional arbitrary waveform editing software.

Specifications:
Plug: EU / US / UK (Optional)
Model: ET3340C
Material: ABS
Power Voltage: AC 110~240V, 50~60Hz
Display: 2.4 inch TFT LED
Frequency Characteristics:
Sine: 1μHz~40MHz
Square: 1μHz~15MHz
Triangle: 1μHz~15MHz
Pulse: 100μHz~6MHz
Arbitrary: 1μHz~6MHz
Frequency Resolution: 1μHz
Frequency Accuracy: ±20ppm
Frequency Stability: ±1ppm / 3 hour
Waveform  Characteristics:
Waveform Types: Sine, square, triangle, pulse, noise and arbitrary waves (including DC). There are 32 kinds of arbitrary waves and 50 kinds of user-defined waves.
Waveform Length: 8192 points
Waveform Sampling Rate: 200MSa/s
Waveform Vertical Resolution: 13bits
Sine Wave Characteristics:
Sine Wave: Harmonic Suppression Degree: ≥45dBc (＜1MHz); ≥40dBc (1MHz~20MHz)
                  Total Harmonic Distortion: ＜0.8% (20Hz~20kHz, 0dBM)
Square Wave Signal Characteristics:
Square Wave: Rise/Fall: ＜20ns
                       Overshoot: ＜5%
Duty Cycle: freq＜100kHz: 1%~99%
                   100kHz≤freq＜5MHz: 20%~80%
                   5MHz≤freq: 40%~60% (0.1% resolution)
Pulse Wave Characteristics:
Pulse Wave: Pulse Width: Min 20ns; 1ns resolution
                    Edge jump time: Min 20ns
                    Overshoot: ＜5%
                    Jitter: 6ns+0.1%Period
Sawtooth Wave Characteristics:
Sawtooth Wave: Linearity Degree: ≥98% (0.01Hz~10kHz)
                           Symmetry: 0.0~100.0% (resolution 0.1%)
Item Size: 195 * 185 * 80mm / 7.67 * 7.28 * 3.15in
Item Weight: 598g / 1.32lb
Package Weight: 1152g / 2.54lb
Package Size: 27.5 * 23.5 * 12cm / 10.82 * 9.25 * 4.72in

Package List:
1 * Signal Generator
1 * Power Cable
2 * BNC Coaxial Cables
1 * USB Data Cable
1 * Straight Signal Cable
1 * User Manual (English)
