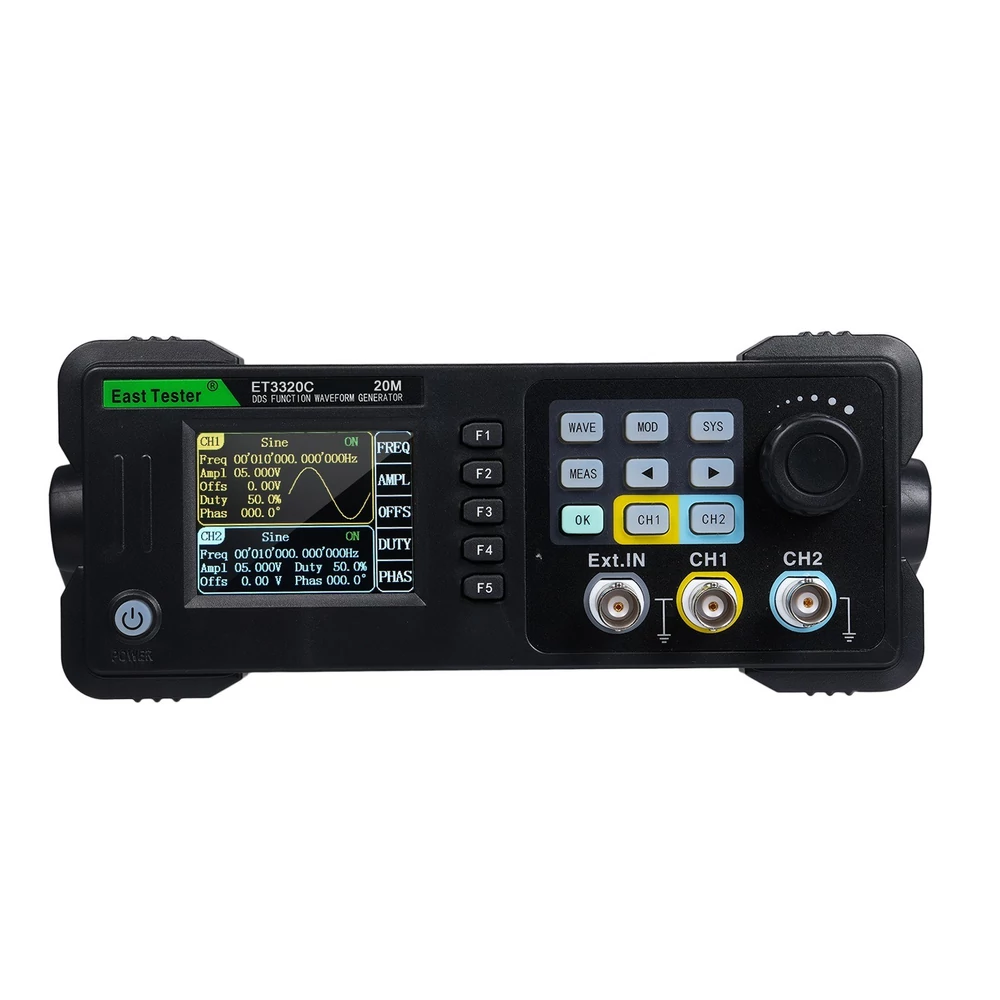

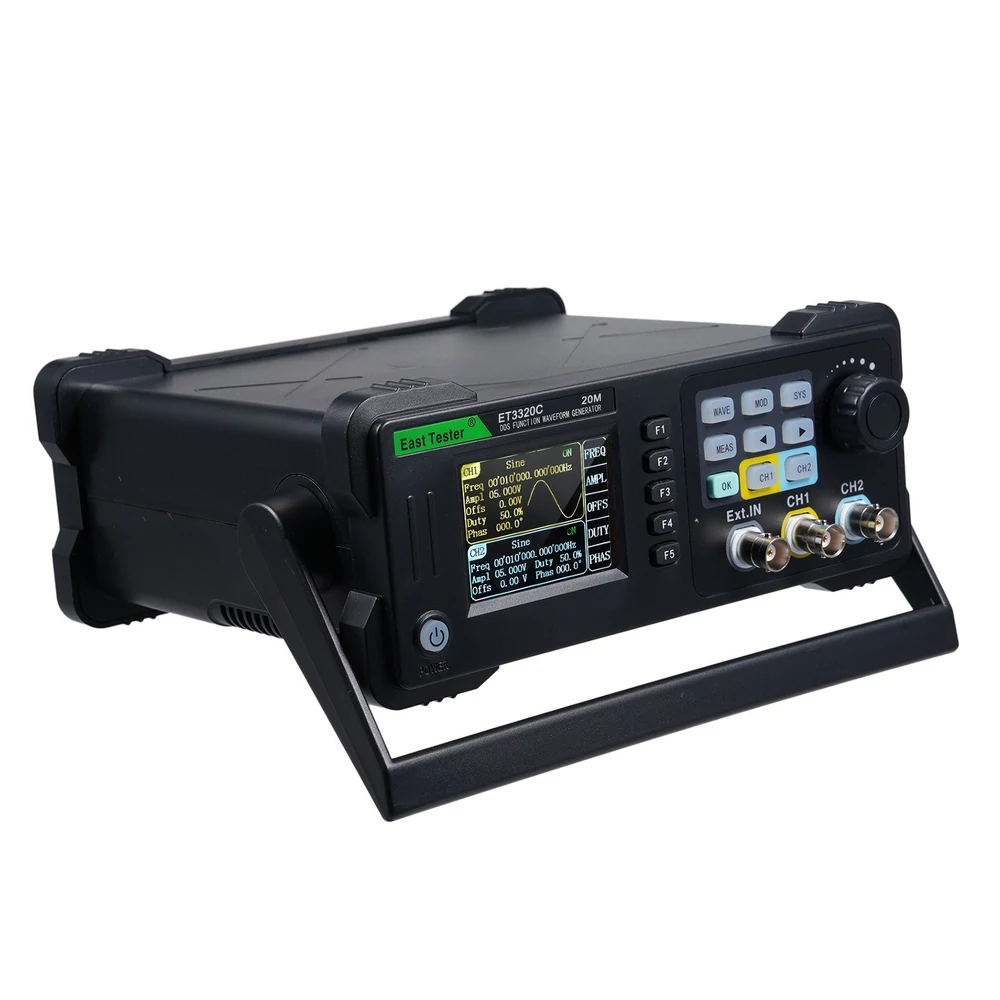

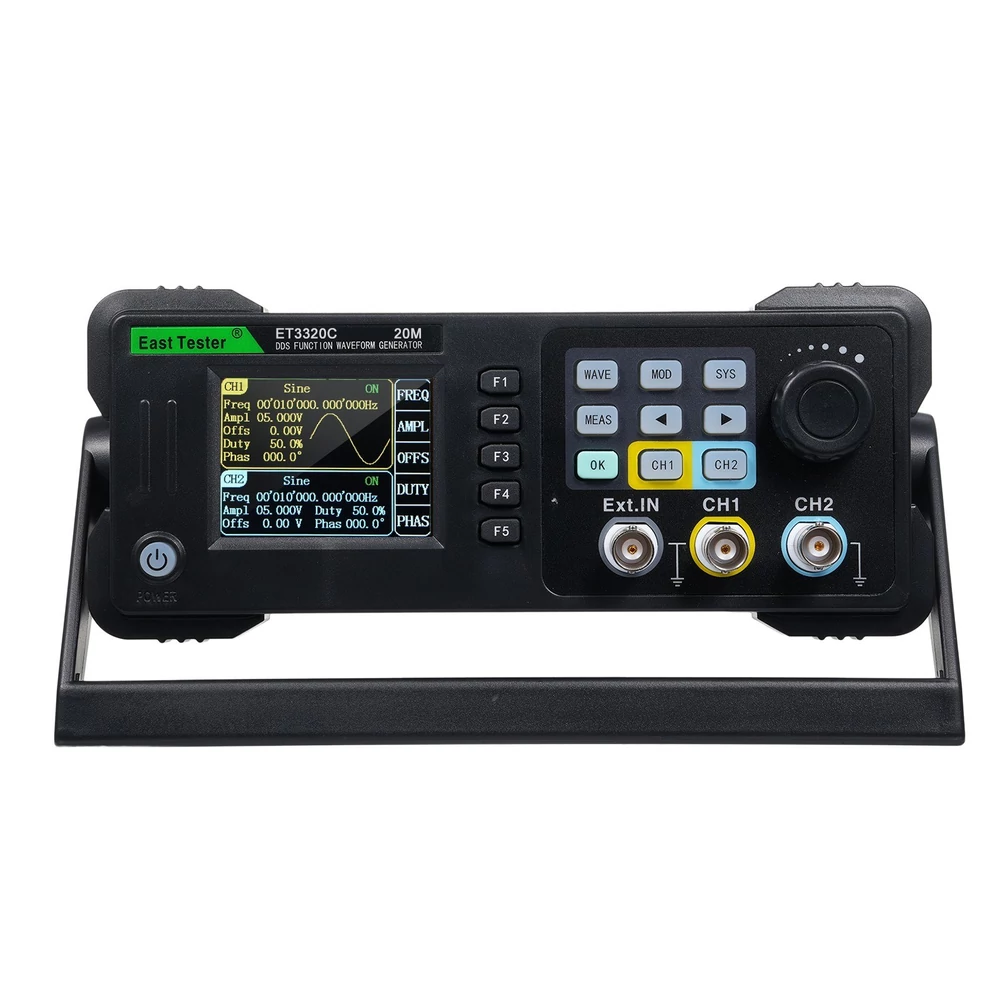

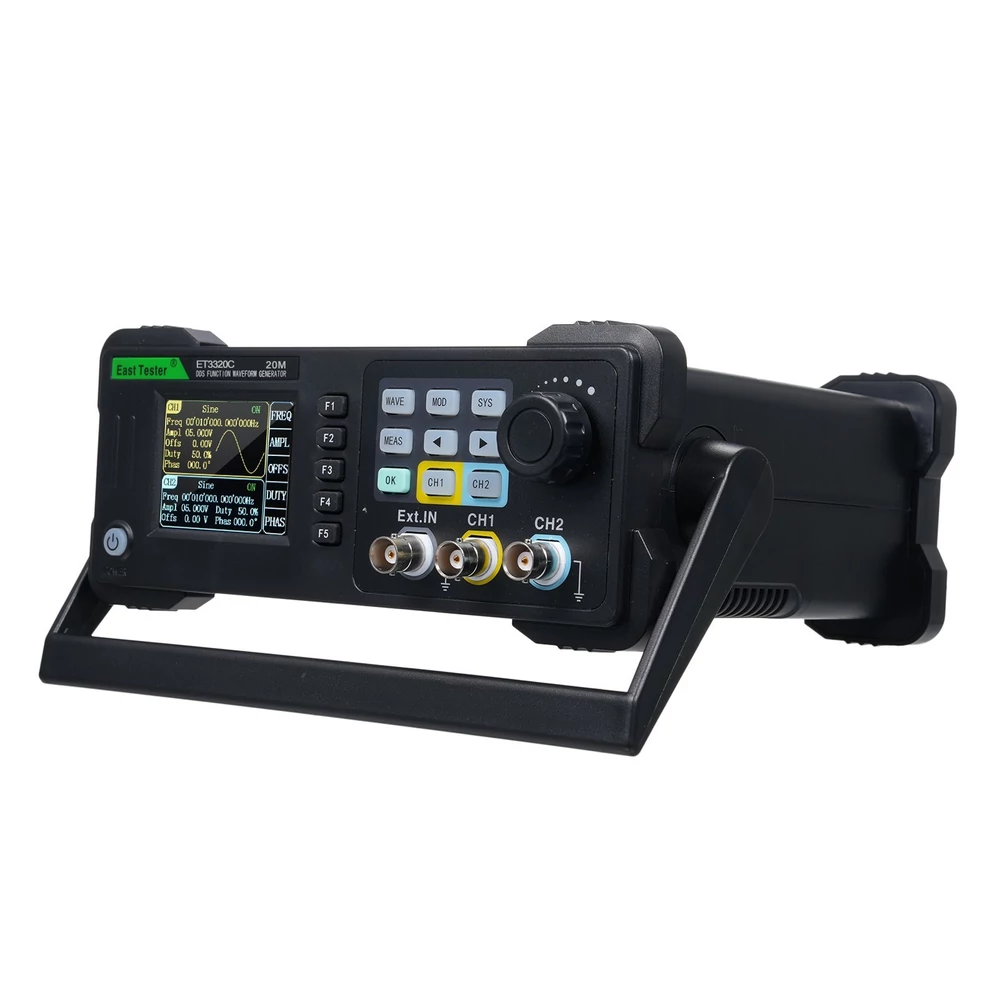

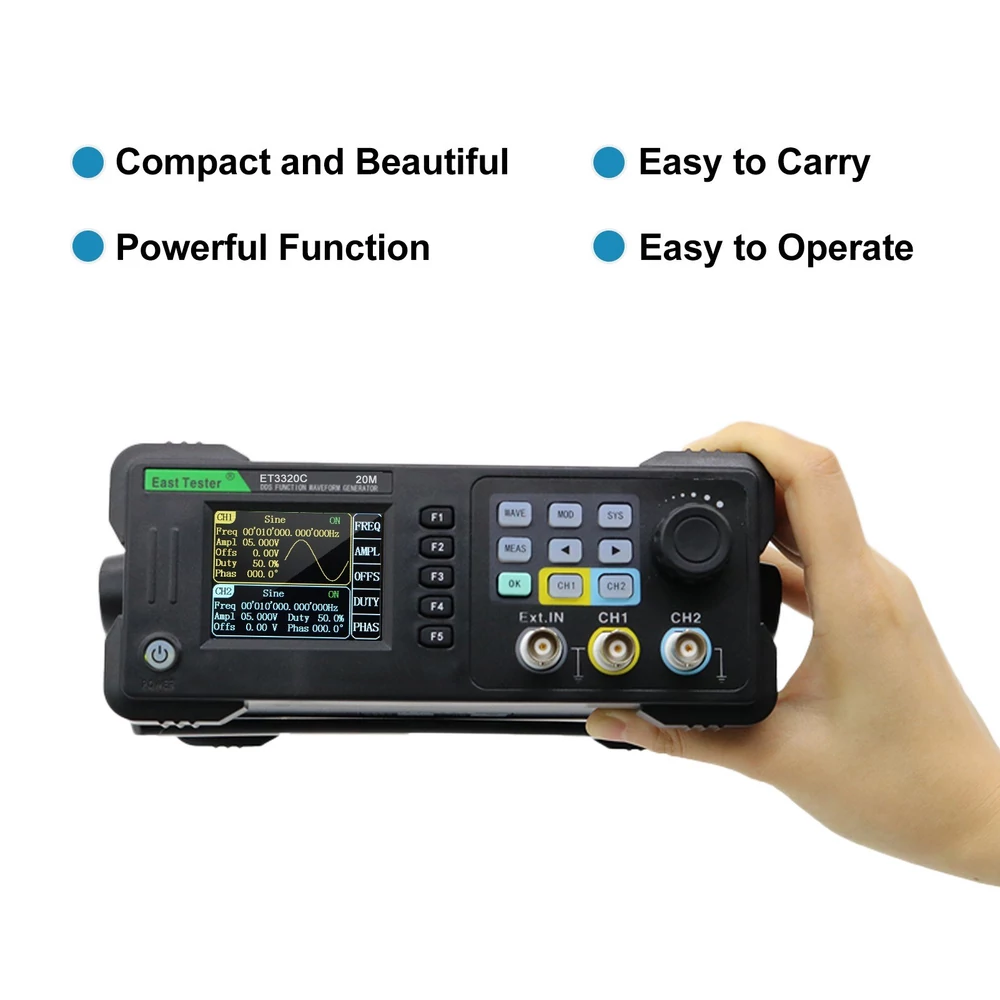

East Tester kétcsatornás funkció/ tetszőleges hullámforma generátor

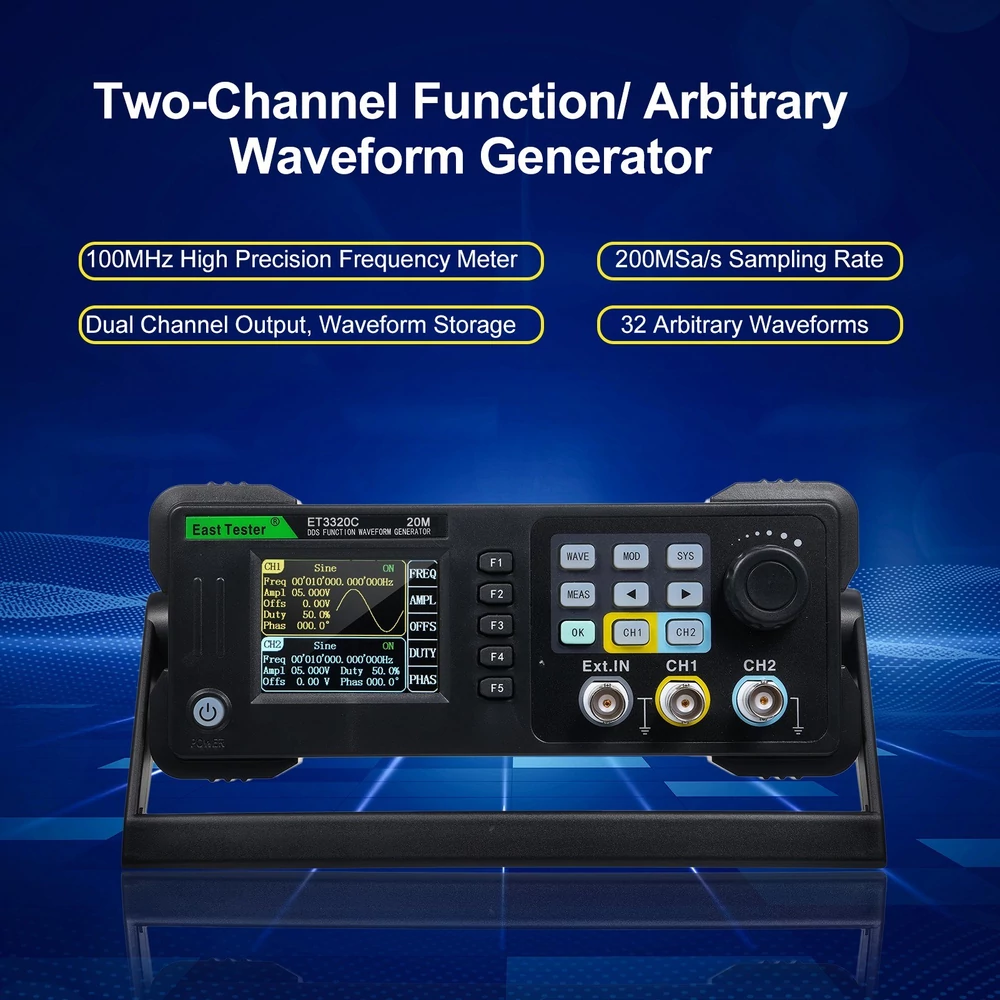

Az ET33C sorozatú kétcsatornás funkció/tetszőleges hullámgenerátor közvetlen digitális frekvenciaszintézis technológiát alkalmaz, amely nagy pontossággal, stabilitással és alacsony torzítással képes jeleket kiadni.

Jellemzők:

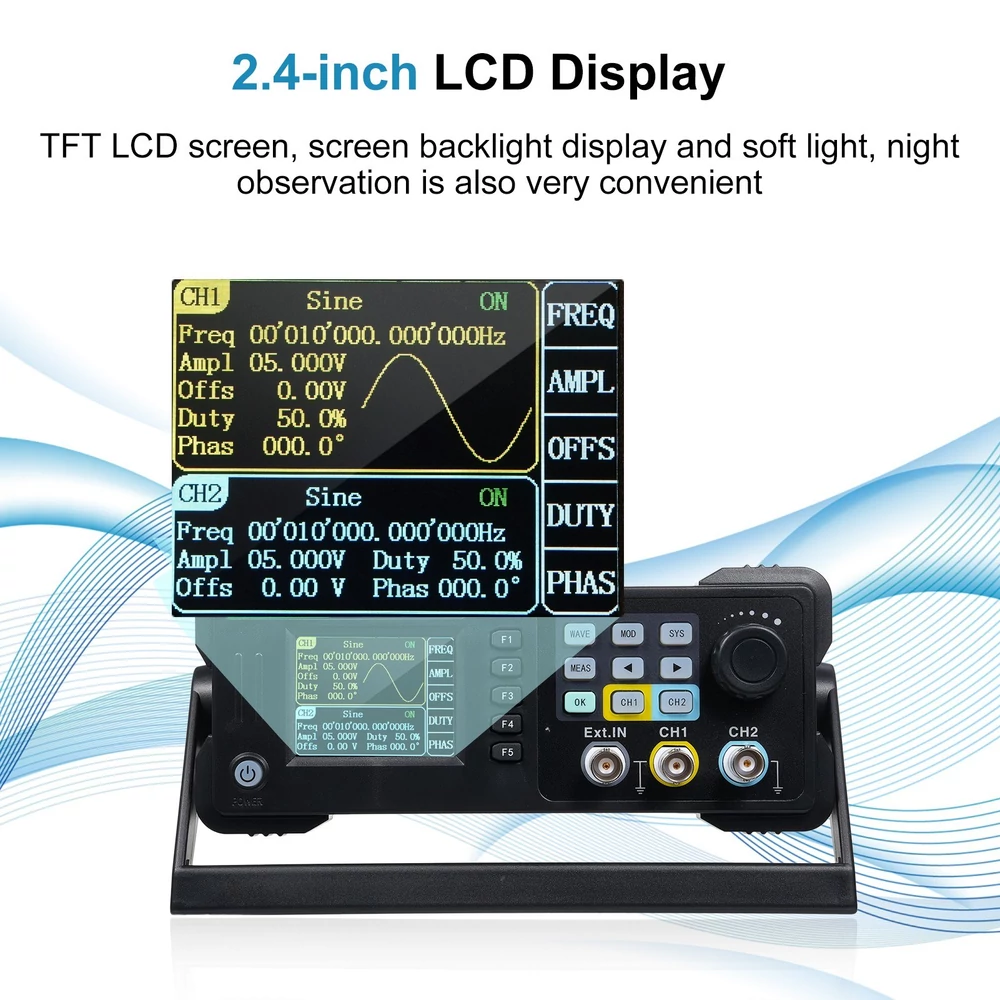

1. 2,4 hüvelykes 320X240 TFT LCD, átlátszó grafikus felülettel.
2. Kínai / angol menü áll rendelkezésre.
3. Mindkét csatorna egymástól független és fázisszinkronizációs funkcióval rendelkezik.
4. Mintavételi sebesség: 200MSa/S, függőleges felbontás: 13 bit és tárolási mélység: 8k.
5. 5 alapvető hullámforma és 32 tetszőleges beépített hullámforma.
6. hullámforma tárolás; Támogatja a felhasználó által definiált szerkesztett hullámformák 50 csoportjának belső tárolását;
7. Impulzushullám kimenet élidőben beállítva.
8. Belső AM, FM, PM modulációs funkció (Külső AM, FM, PM moduláció opcionális).
9. Belső/külső ASK, FSK, PSK modulációs funkció;
10. Kétcsatornás kimenet, maximális kimeneti frekvencia 60M;
11. Lineáris/logaritmikus sweep és burst (impulzussorozat) hullámformák kimenete;
12. 100 MHz-es nagy pontosságú frekvenciamérővel és 32 bites számlálóval;

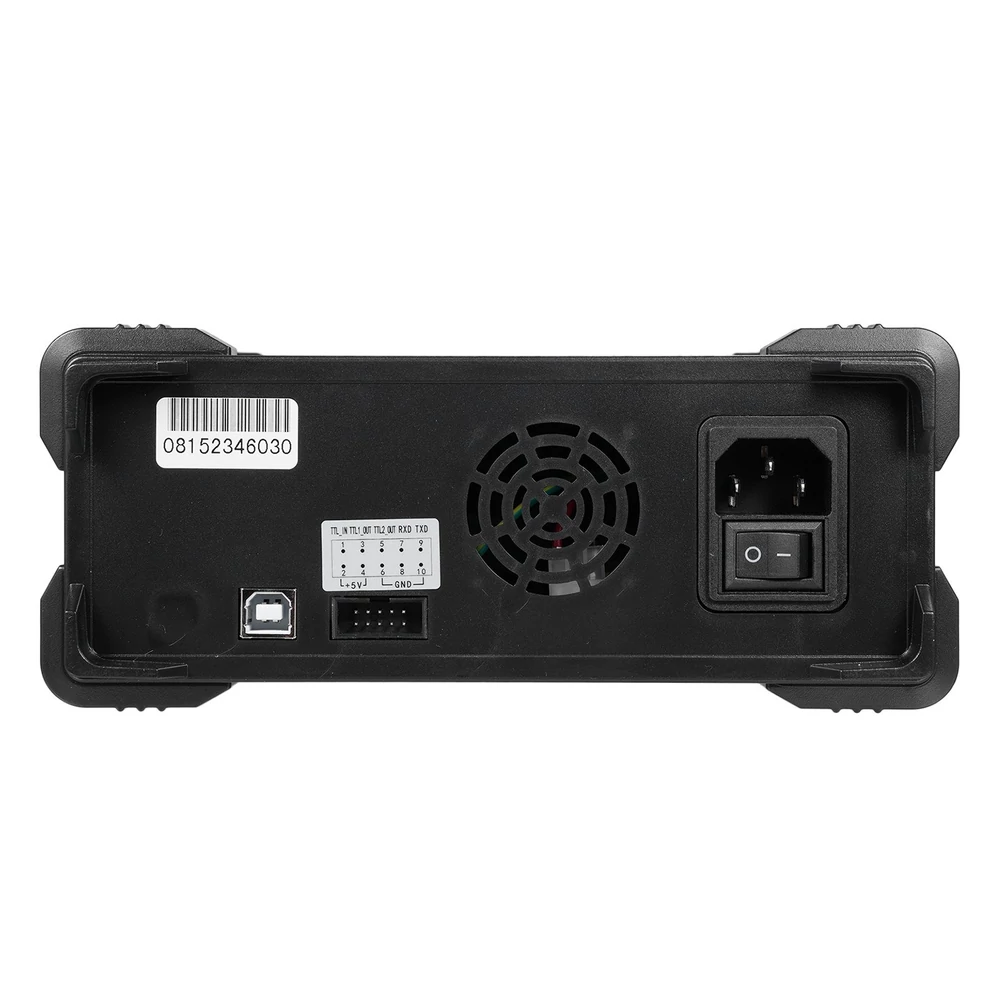

13. Szabványos USB-eszköz interfész; Opcionális külső analóg modulációs interfész;
14. Többfunkciós tetszőleges hullámforma szerkesztő szoftverrel felszerelve.

Műszaki adatok:

• Csatlakozó: EU
• Modell: ET3320C
• Anyaga: ABS
• Tápfeszültség: AC 110-240V, 50-60Hz
• Kijelző: 2,4 hüvelykes TFT LED

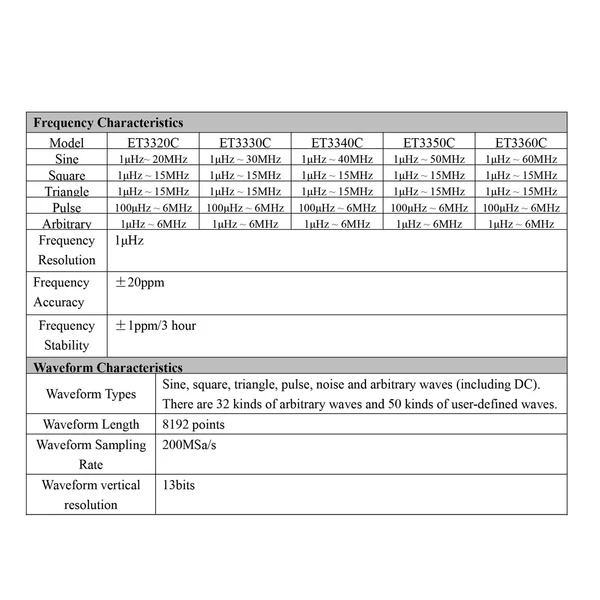

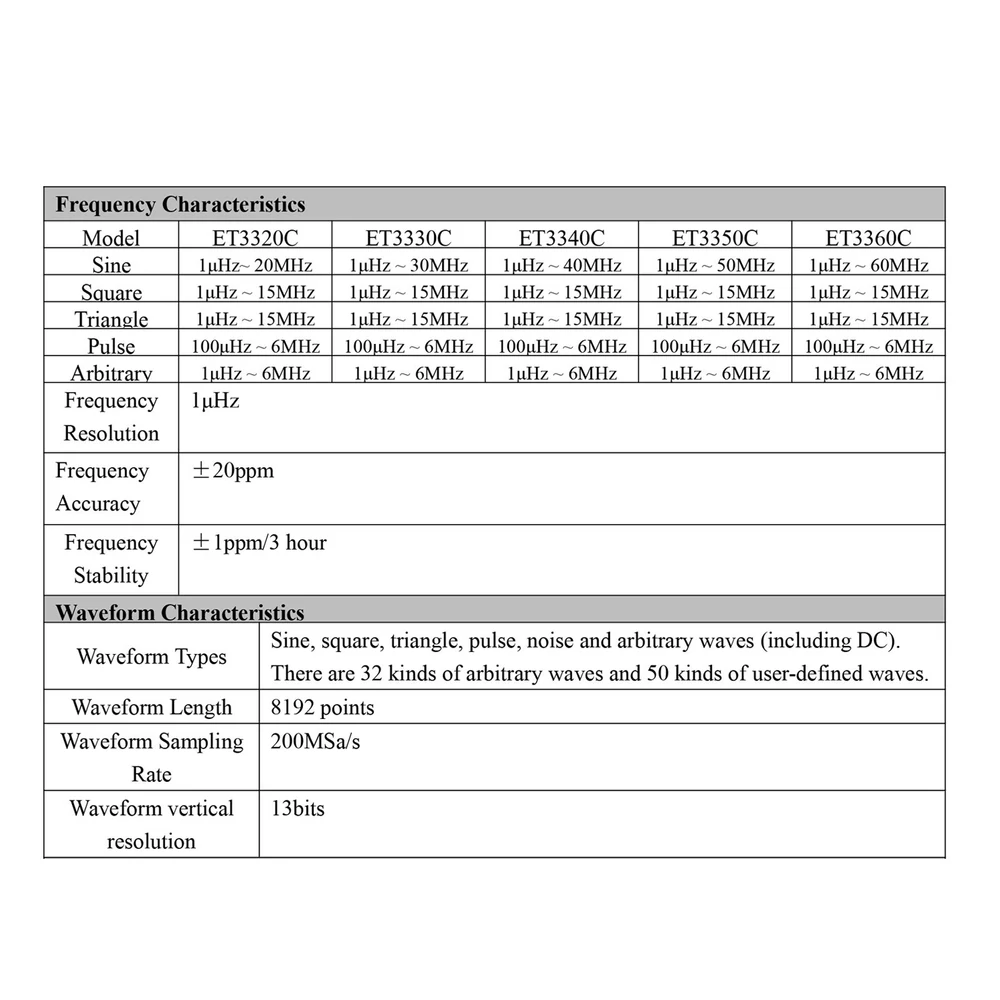

• Frekvencia jellemzők:
• Szinusz: 1μHz ~ 20MHz
• Négyzet: 1μHz ~ 15MHz
• Háromszög: 1μHz ~ 15MHz
• Impulzus: 100μHz ~ 6MHz
• Tetszőleges: 1μHz~6MHz
• Frekvencia felbontás: 1 μHz
• Frekvencia pontosság: ±20 ppm
• Frekvenciastabilitás: ±1ppm / 3 óra
• Hullámforma jellemzői:
• Hullámforma típusok: Szinusz, négyzet, háromszög, impulzus, zaj és tetszőleges hullámok (beleértve a DC-t is). 32 féle tetszőleges hullám és 50 féle felhasználó által meghatározott hullám létezik.
• Hullámforma hossza: 8192 pont
• Hullámforma mintavételi sebesség: 200MSa/s
• Hullámforma függőleges felbontása: 13 bit
• Szinuszhullám jellemzői:
• Szinuszhullám: Harmonikus elnyomás mértéke: ≥45dBc (＜1MHz); ≥40dBc (1MHz ~ 20MHz)
•                    Teljes harmonikus torzítás: ＜0,8% (20Hz ~ 20kHz, 0dBM)
• A négyzethullám jel jellemzői:
• Négyzethullám: emelkedés/esés: ＜20 ns
•                         Túllövés: ＜5%
• Üzemi ciklus: frekvencia＜100kHz: 1% ~ 99%
•                     100kHz≤frekvencia＜5MHz: 20% ~ 80%
•                     5 MHz ≤ frekvencia: 40% ~ 60% (0,1% felbontás)
• A pulzushullám jellemzői:
• Impulzushullám: Impulzusszélesség: Min. 20ns; 1ns felbontás
•                      Élugrási idő: Min. 20ns
•                      Túllövés: ＜5%
•                      Jitter: 6ns+0,1% periódus
• A fűrészfog hullám jellemzői:
• Fűrészfog hullám: Linearitási fok: ≥98% (0,01 Hz ~ 10 kHz)
•                             Szimmetria: 0,0-100,0% (felbontás 0,1%)

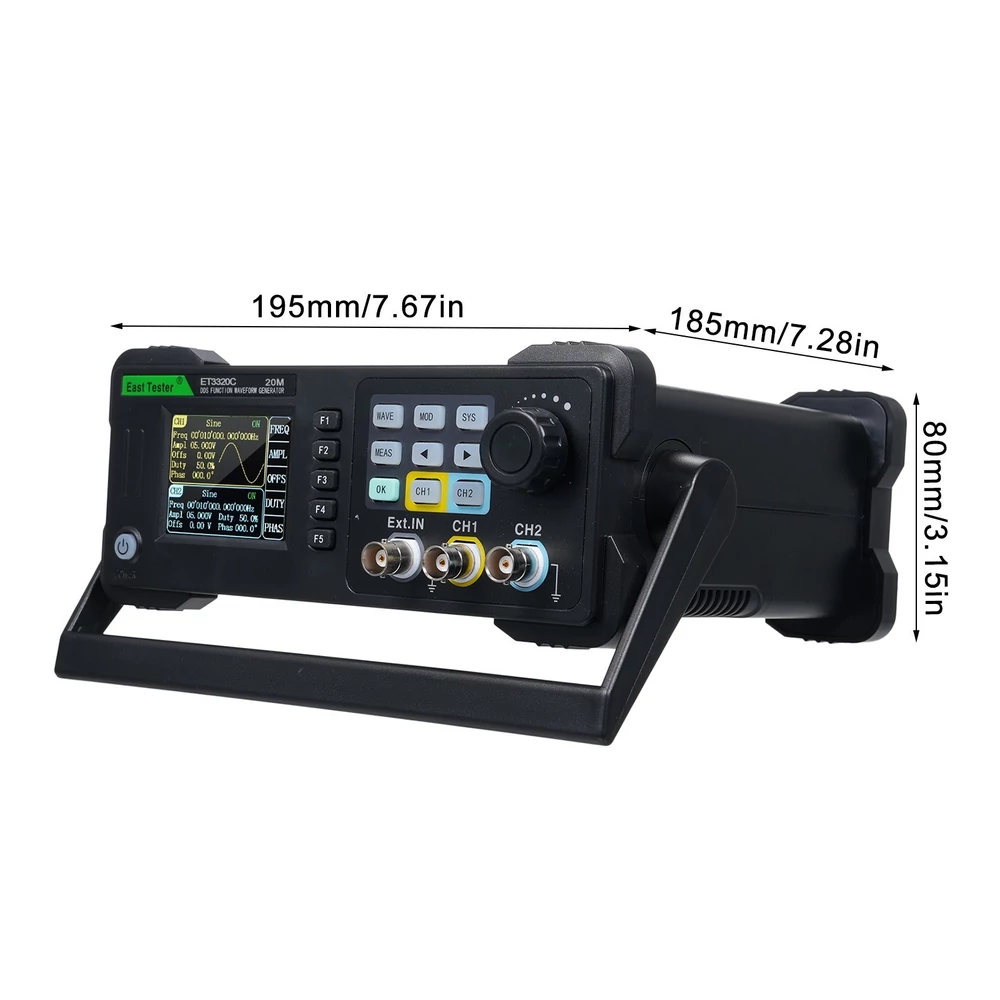

• A cikk mérete: 195 * 185 * 80 mm
• A termék súlya: 598 g
• Csomag súlya: 1152g
• Csomag mérete: 27,5 * 23,5 * 12 cm

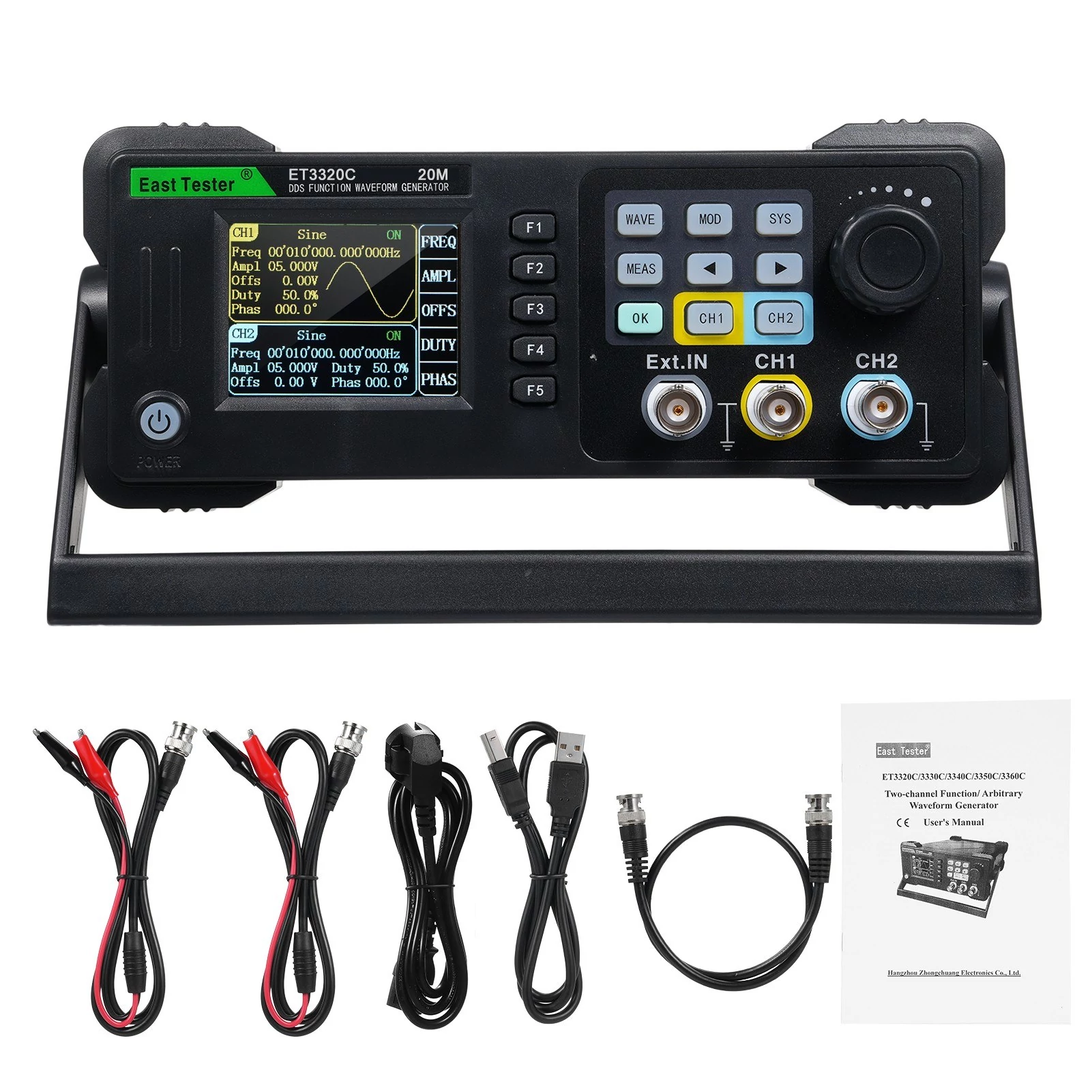

Csomaglista:
1 * Jelgenerátor
1 * Tápkábel
2 * BNC koaxiális kábelek
1 * USB adatkábel
1 * Egyenes jelkábel
1 * Felhasználói kézikönyv (angol)
