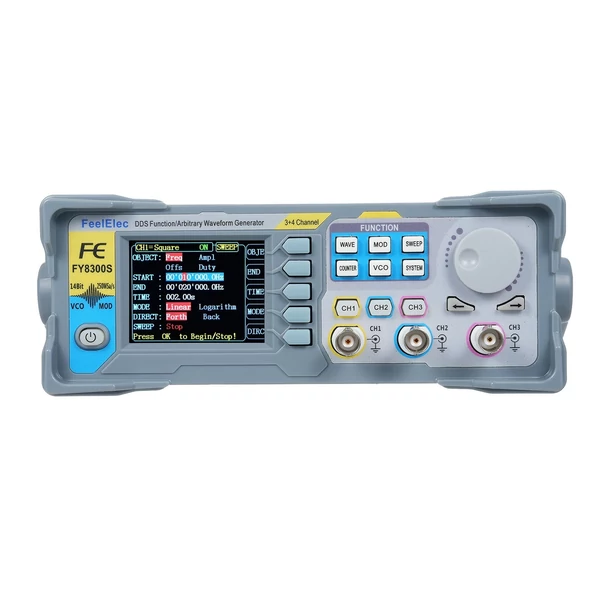

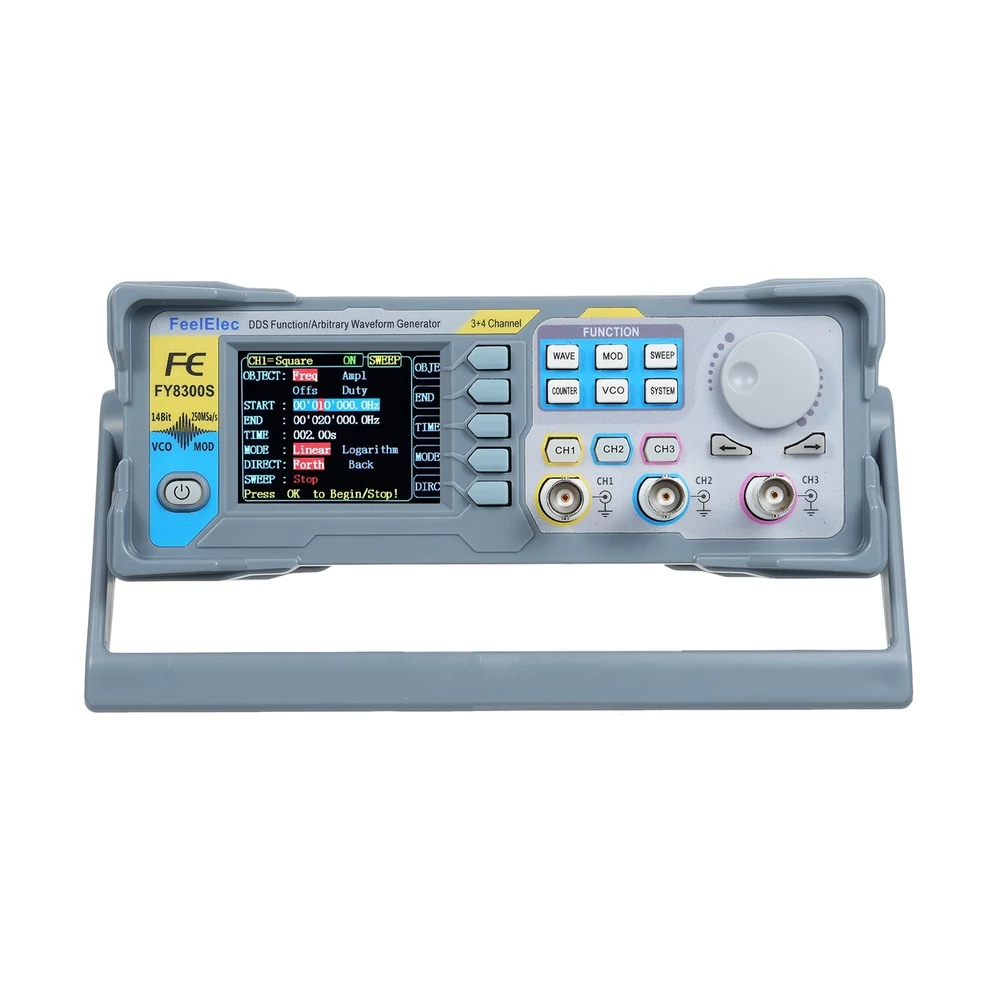

FeelElec FY8300S-60M 60MHz 3 csatornás funkció, tetszőleges hullámforma jelgenerátor

Az FY8300S sorozatú kétcsatornás funkció / tetszőleges hullámforma generátor egy nagy teljesítményű és költséghatékony jelgenerátor. Használható funkciójelgenerátorként, tetszőleges hullámforma generátorként, impulzusjelgenerátorként, VCO-ként, frekvenciaseprőként, számlálóként és frekvenciamérőként. A gazdag gyorsbillentyűk leegyszerűsítik a bonyolult műveleteket. Különösen alkalmas az elektronika szerelmeseinek, tudományos kutatóintézeteknek és high-tech vállalkozásoknak, autójavításnak és egyéb területeknek.

Jellemzők:

• [Sokoldalú funkcionalitás] A 98 funkciócsoporttal/bármilyen hullámformával, beleértve az előre beállított és egyéni opciókat is, ez a generátor különféle hullámforma-követelményeket teljesít.

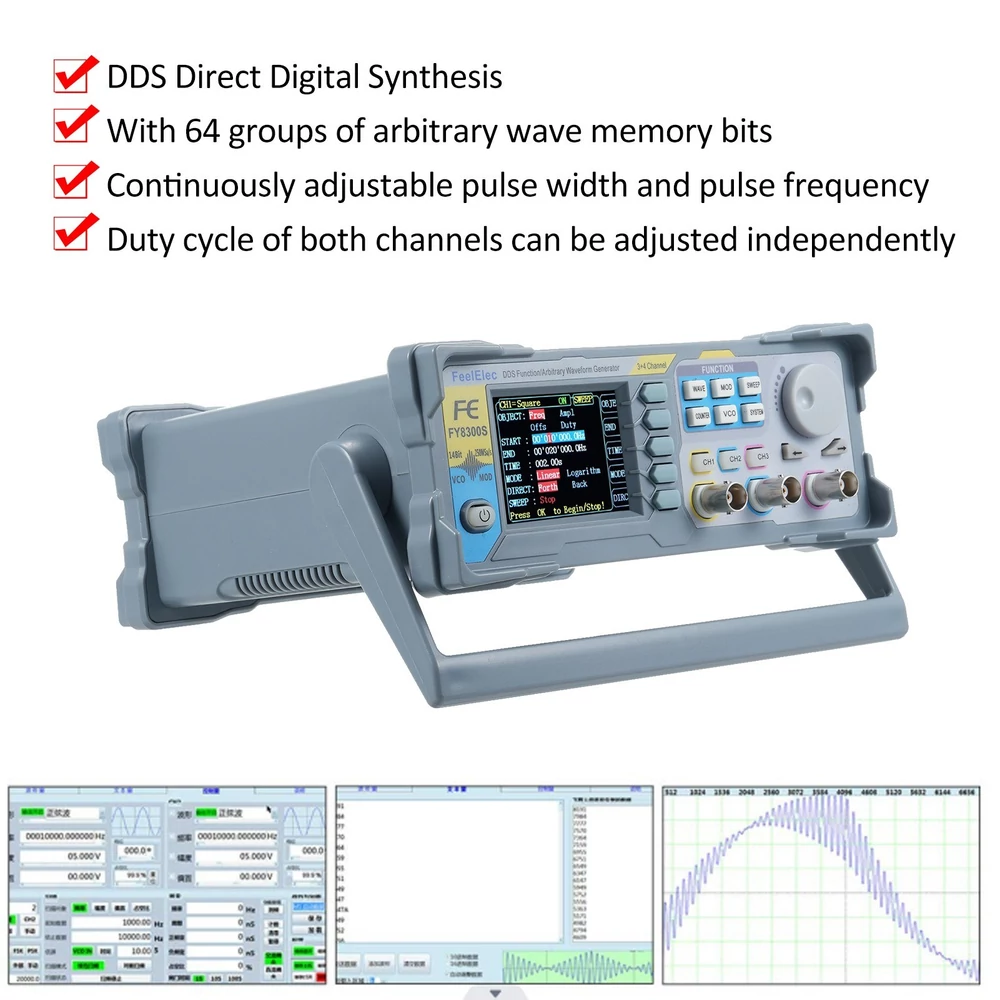

• [Pontos kimeneti jelek] A DDS közvetlen digitális szintézis technológiával ez a generátor stabil kimenő jeleket biztosít alacsony torzítással a pontos mérések érdekében.
• [Továbbfejlesztett kezelhetőség] A billentyűparancsokkal és a szoftvervezérléssel a műszer leegyszerűsíti a működési folyamatokat és javítja a felhasználói élményt.
• [Minden az egyben generátor] Az FY8300S sorozat a funkciók széles skáláját kínálja, beleértve a funkciógenerátort, tetszőleges hullámforma generátort, VCO-t és még sok mást.

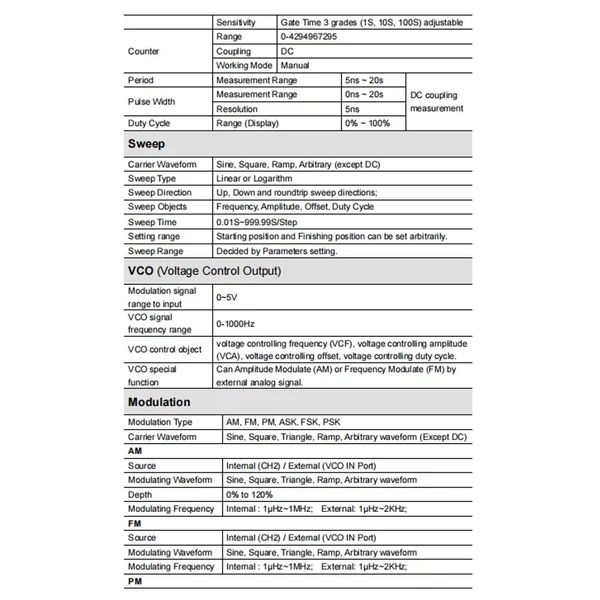

• [Speciális mérés] A generátor 100M frekvenciamérő funkcióval rendelkezik, több mérési módszerrel az átfogó elemzés érdekében.

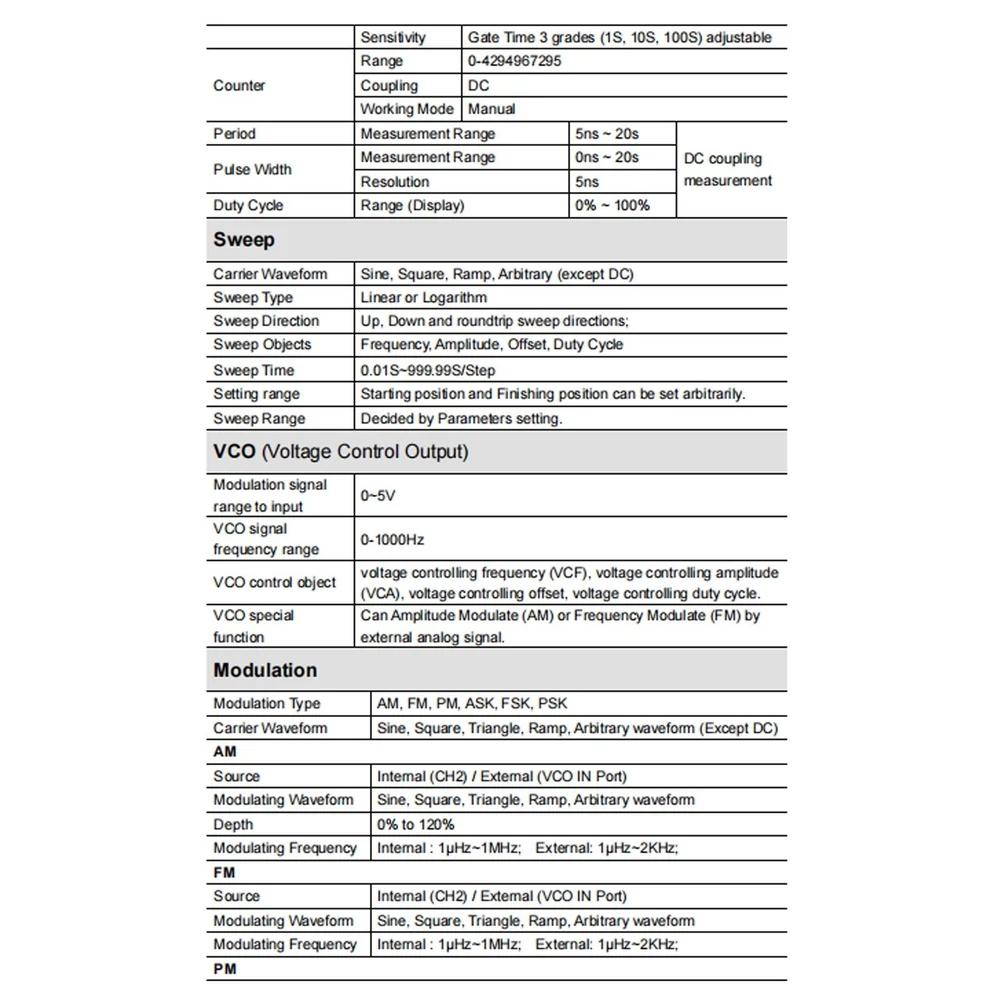

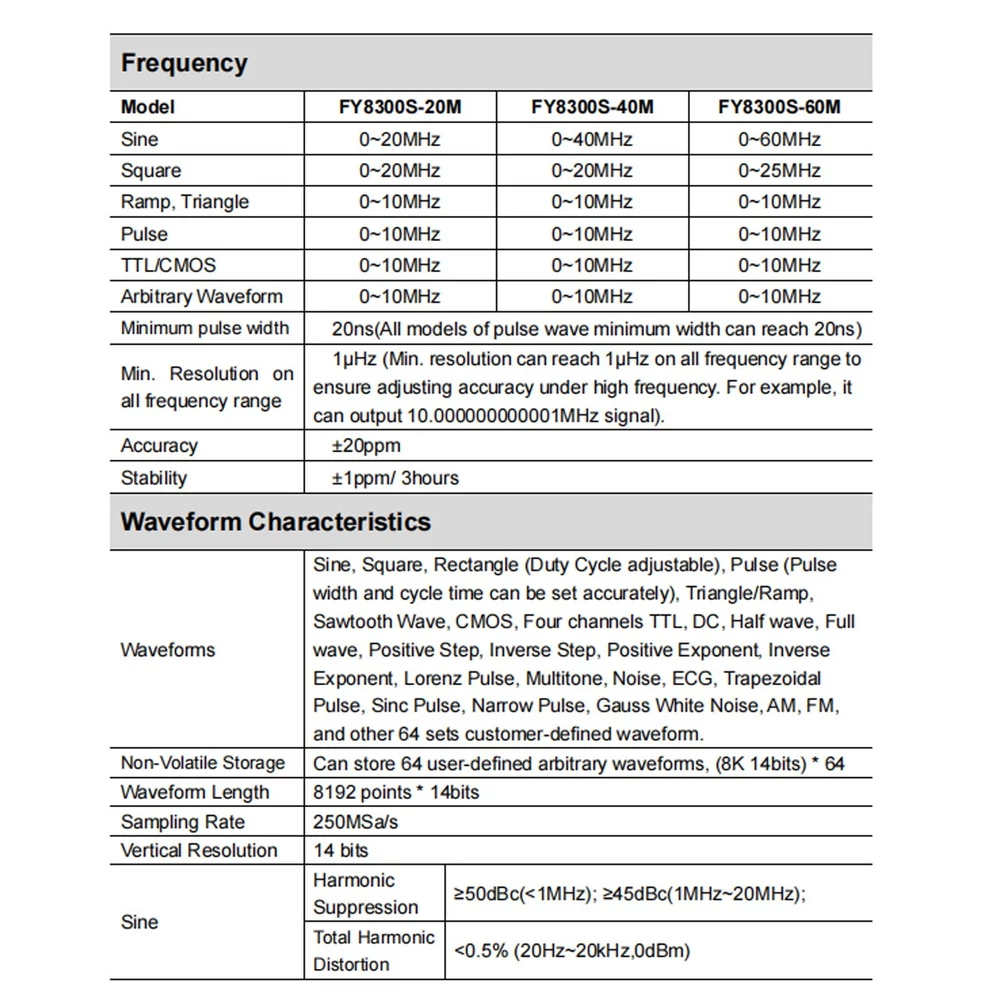

Műszaki adatok:

• Csatlakozó: EU
• Modell: FY8300S-60M
• Anyaga: ABS

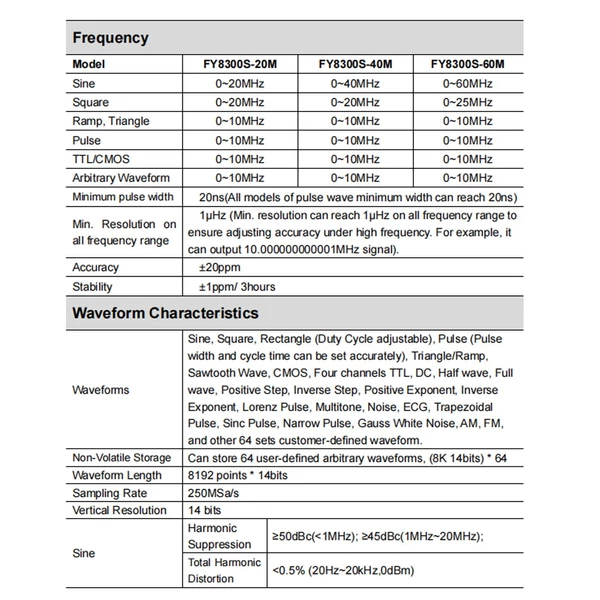

• Szinusz: 0-60 MHz
• Négyzet: 0-25 MHz
• Rámpa, háromszög: 0 ~ 10 MHz
• Impulzus: 0-10 MHz
• TTL/CMOS: 0-10MHz
• Tetszőleges hullámforma: 0-10 MHz
• Minimális impulzusszélesség: 20 ns (minden impulzushullám-szélességű modell elérheti a 20 ns-t)
• Min. Felbontás minden frekvenciatartományban: 1 μHz (Min. felbontás elérheti az 1 μHz-et minden frekvencia tartományban, hogy biztosítsa a beállítási pontosságot magas frekvencián. Például 10,000000000001MHz-es jelet tud kimenni).
• Pontosság: ±20 ppm
• Stabilitás: ±1ppm/3 óra
• Hullámforma jellemzői
• Hullámformák: szinusz, négyzet, téglalap (üzemi ciklus állítható), impulzus (az impulzusszélesség és a ciklusidő pontosan beállítható), háromszög/rámpa, fűrészfog hullám, CMOS, négy csatornás TTL, DC, félhullám, teljes hullám, pozitív lépés, Inverz lépés, pozitív kitevő, inverz kitevő, Lorenz impulzus, többtónus, zaj, EKG, trapézimpulzus, szinkronimpulzus, keskeny impulzus, Gauss fehér zaj, AM, FM és egyéb 64 készlet, az ügyfél által meghatározott hullámforma.
• Nem felejtő tárhely: 64 felhasználó által definiált tetszőleges hullámforma tárolására képes, (8K 14 bit) * 64
• Hullámforma hossza: 8192 pont * 14 bit
• Mintavételi sebesség: 250MSa/s
• Függőleges felbontás: 14 bit
• Szinusz: Harmonikus elnyomás: ≥50dBc (＜1MHz); ≥45 dBc (1MHz ~ 20MHz)
•  Teljes harmonikus torzítás: ＜0,5% (20Hz ~ 20kHz, 0dBm)

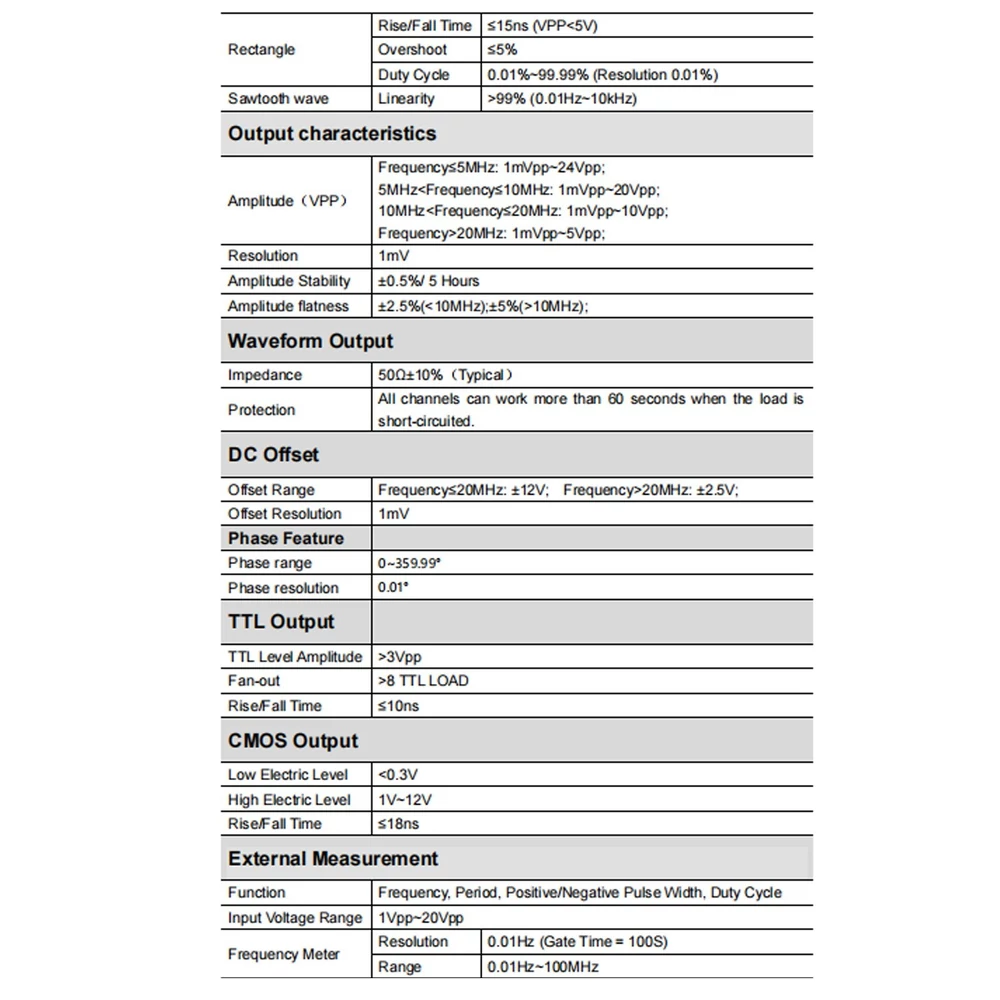

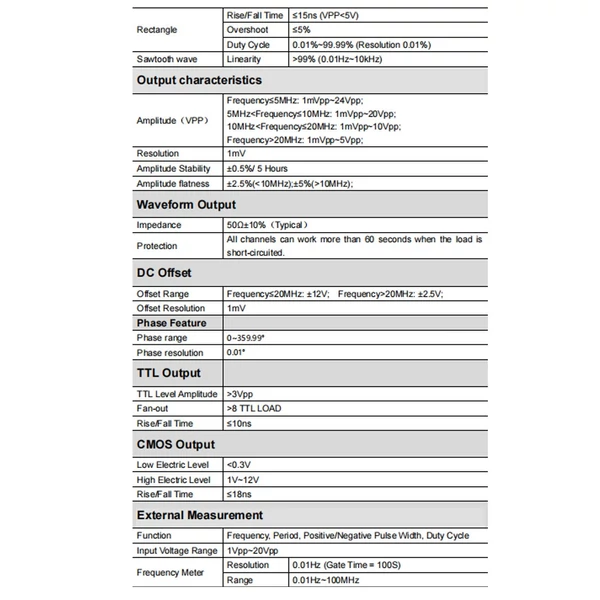

• Téglalap: emelkedési/esési idő: ≤15ns (VPP＜5V)
•  Túllövés: ≤5%
•  Üzemi ciklus: 0,01% ~ 99,99% (Felbontás 0,01%)
• Fűrészfog hullám: Linearitás: ＞995 (0,01 Hz ~ 10 kHz)

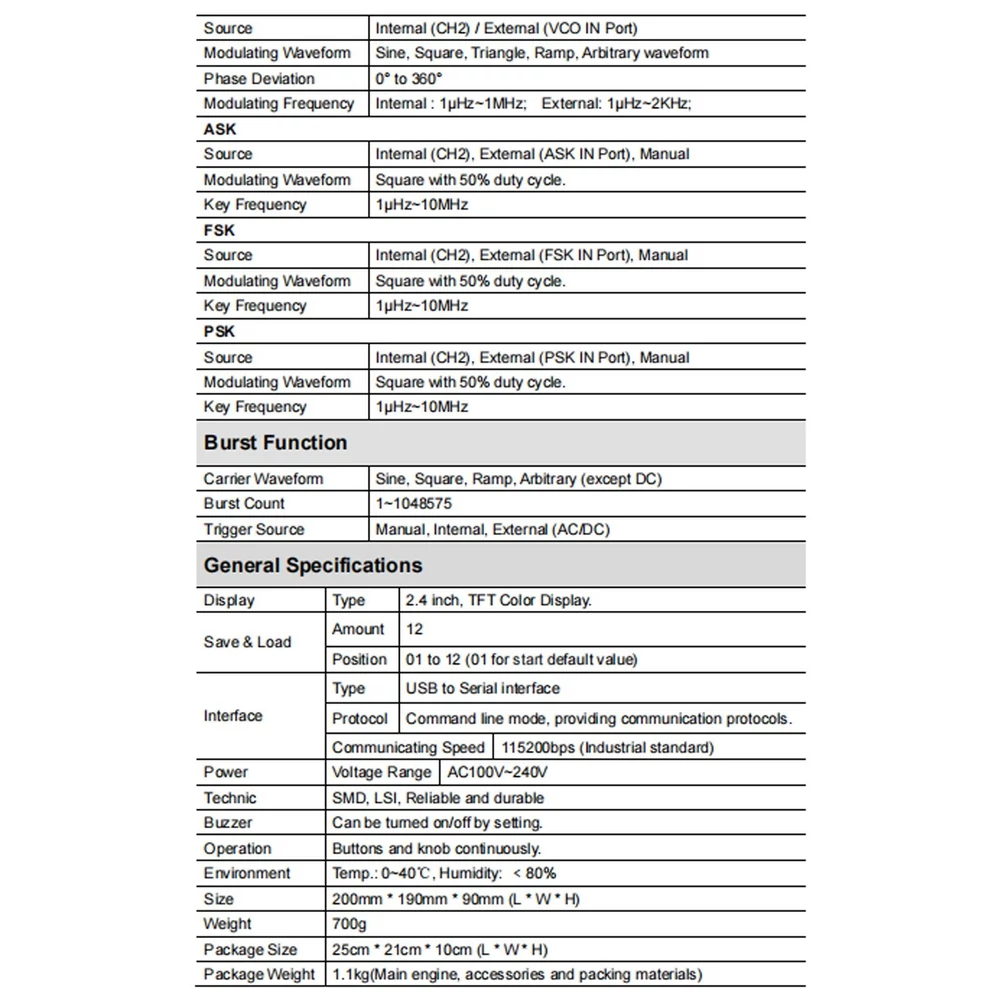

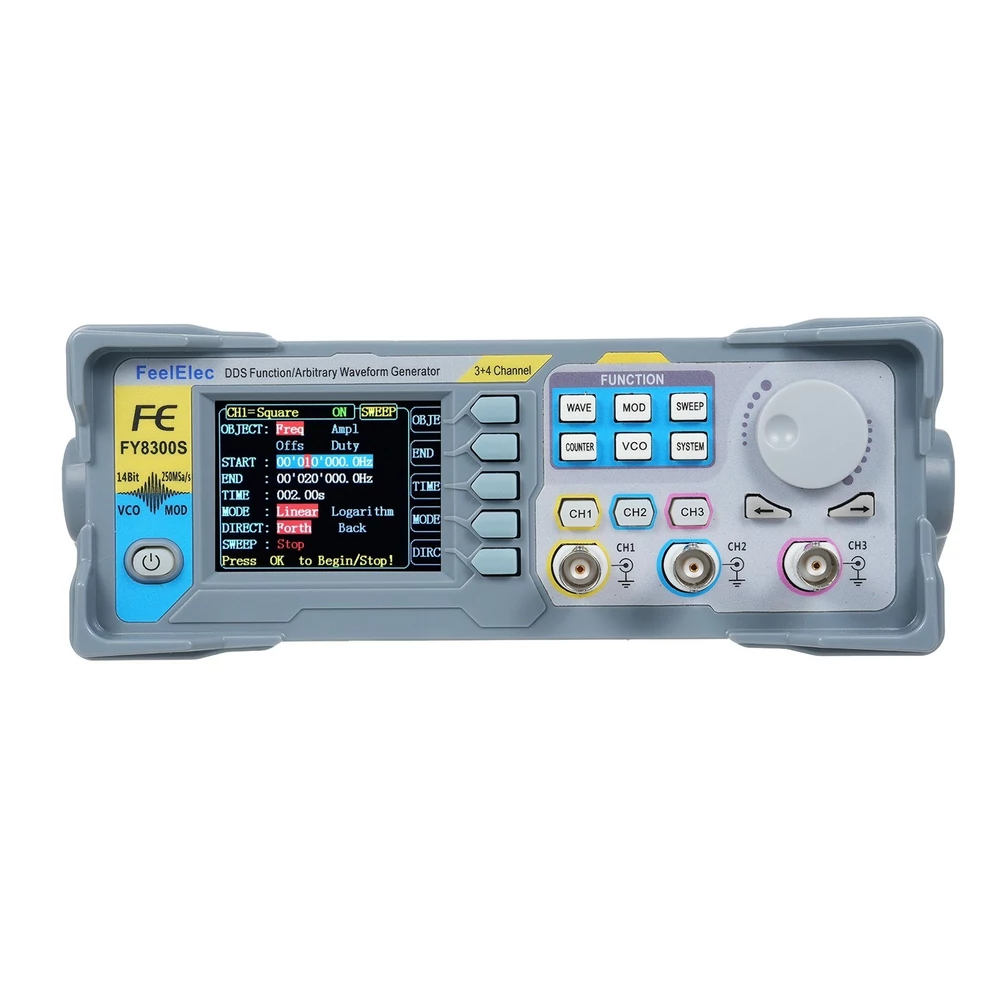

• Kijelző: Típus: 2,4 hüvelykes, színes TFT kijelző
• Mentés és betöltés: Összeg: 12
•  Pozíció: 01-től 12-ig (01 a kezdő alapértelmezett értékhez)

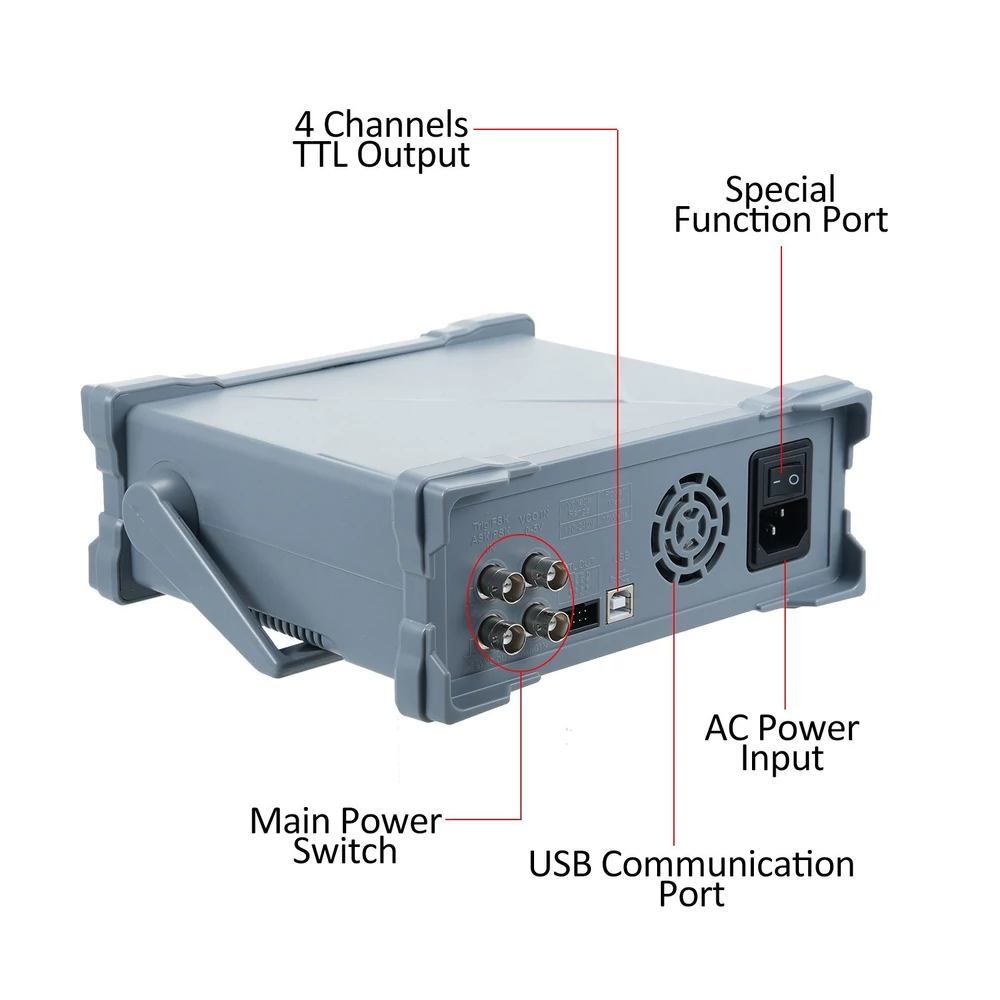

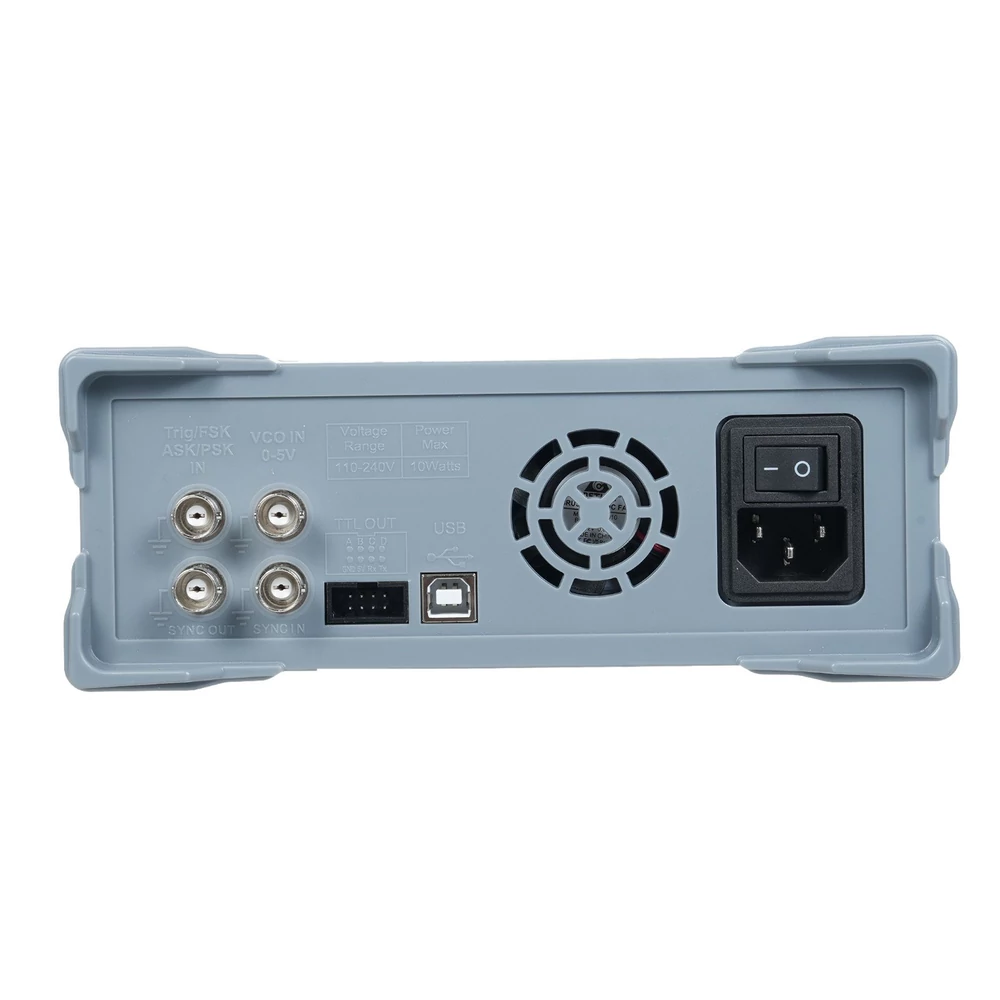

• Interfész: Típus: USB-soros interfész
•  Protokoll: Parancssori mód, kommunikációs protokollokat biztosít
•  Kommunikációs sebesség: 115 200 bps (ipari szabvány)
• Teljesítmény: Feszültség tartomány: AC 100V ~ 240V
• Technika: SMD, LSI, Megbízható és tartós
• Csengő: Beállítással be-/kikapcsolható
• Működés: Gombok és tekerő folyamatosan
• Környezet: Hőmérséklet: 0-40 ℃, Páratartalom: ＜80%

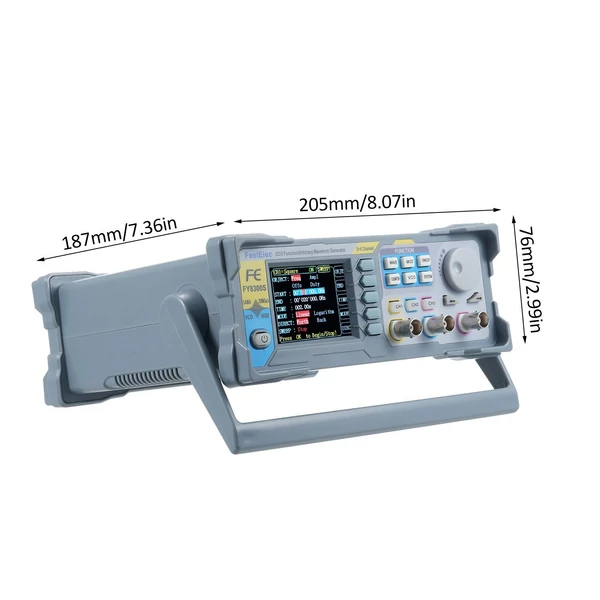

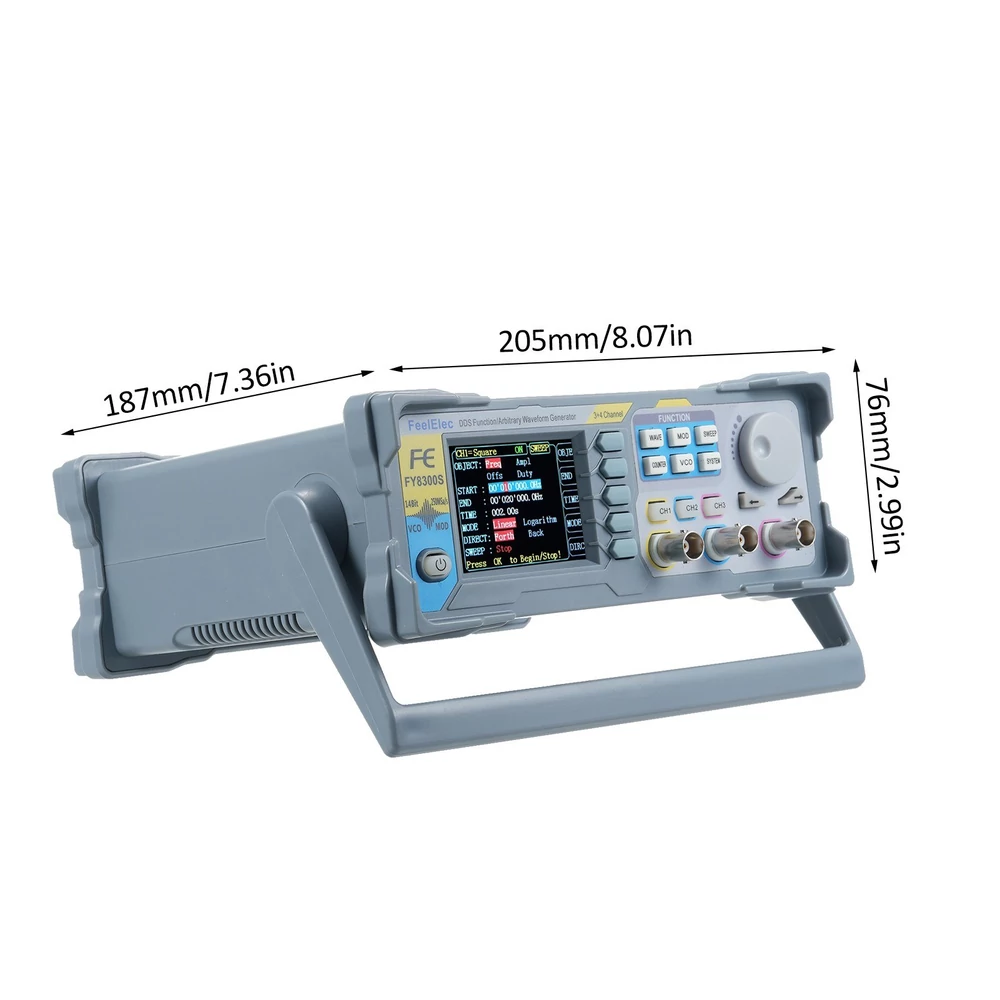

• A cikk mérete: 205 * 187 * 76 mm
• A termék súlya: 621 g
• Csomag súlya: 1207g
• Csomag mérete: 27,5 * 21 * 9,5 cm

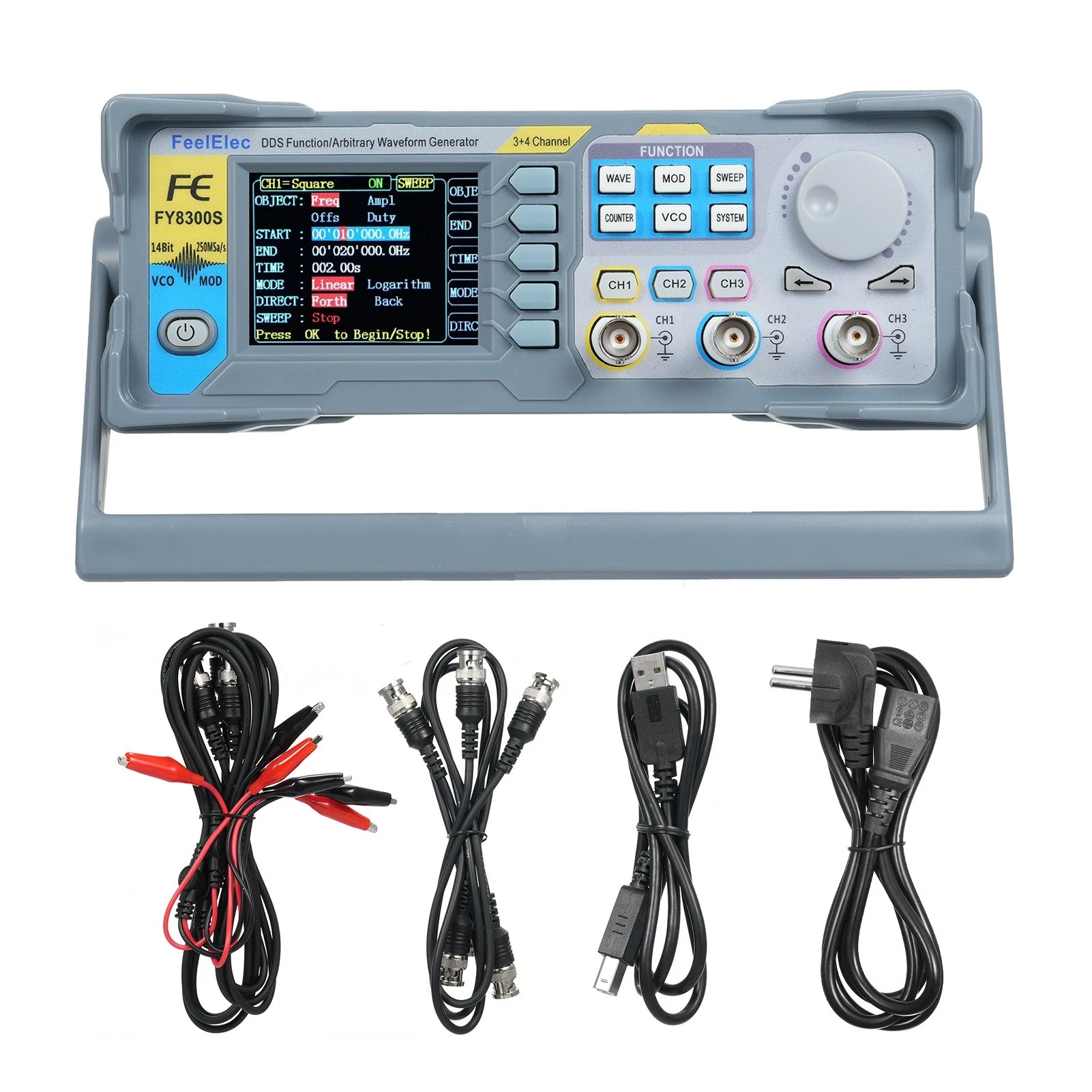

Csomaglista:
1 * Jelgenerátor
1 * Tápkábel
1 * USB adatkábel
1 * BNC-BNC kábel
3 * Q9 klipkábel
