Leírás

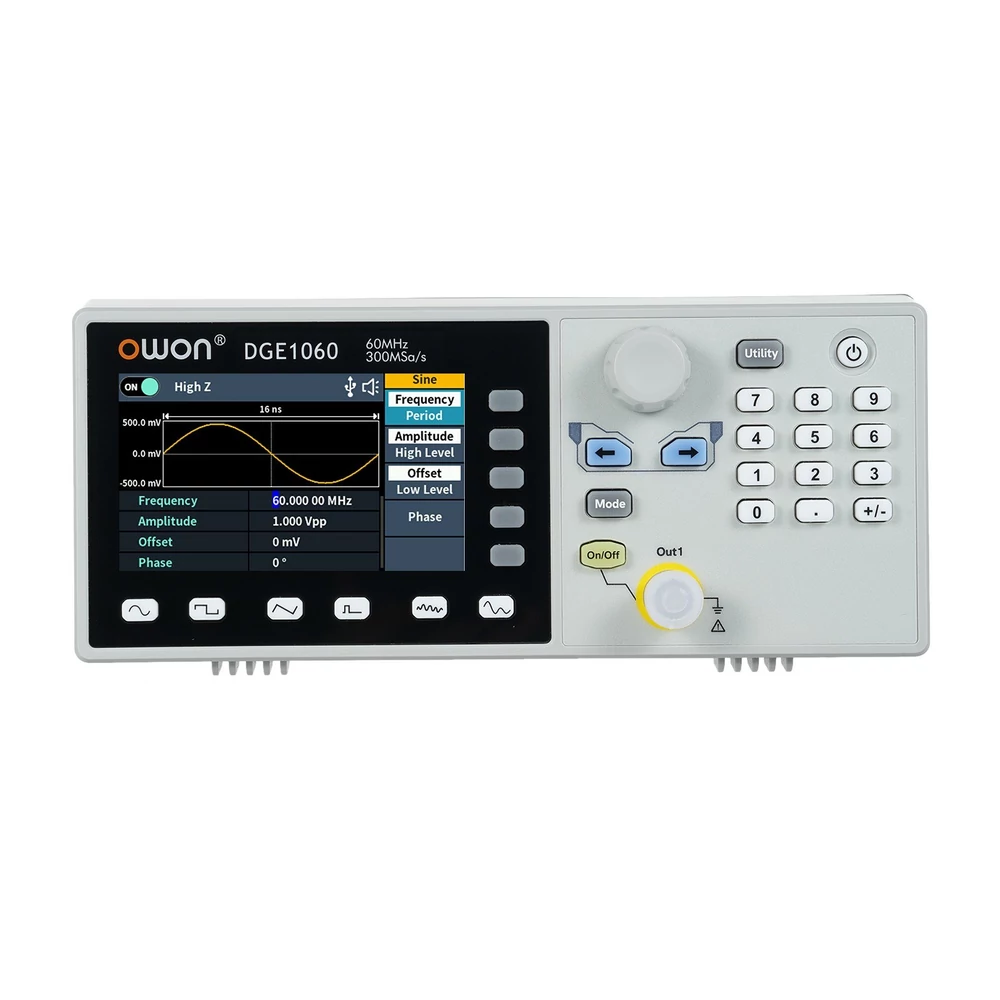

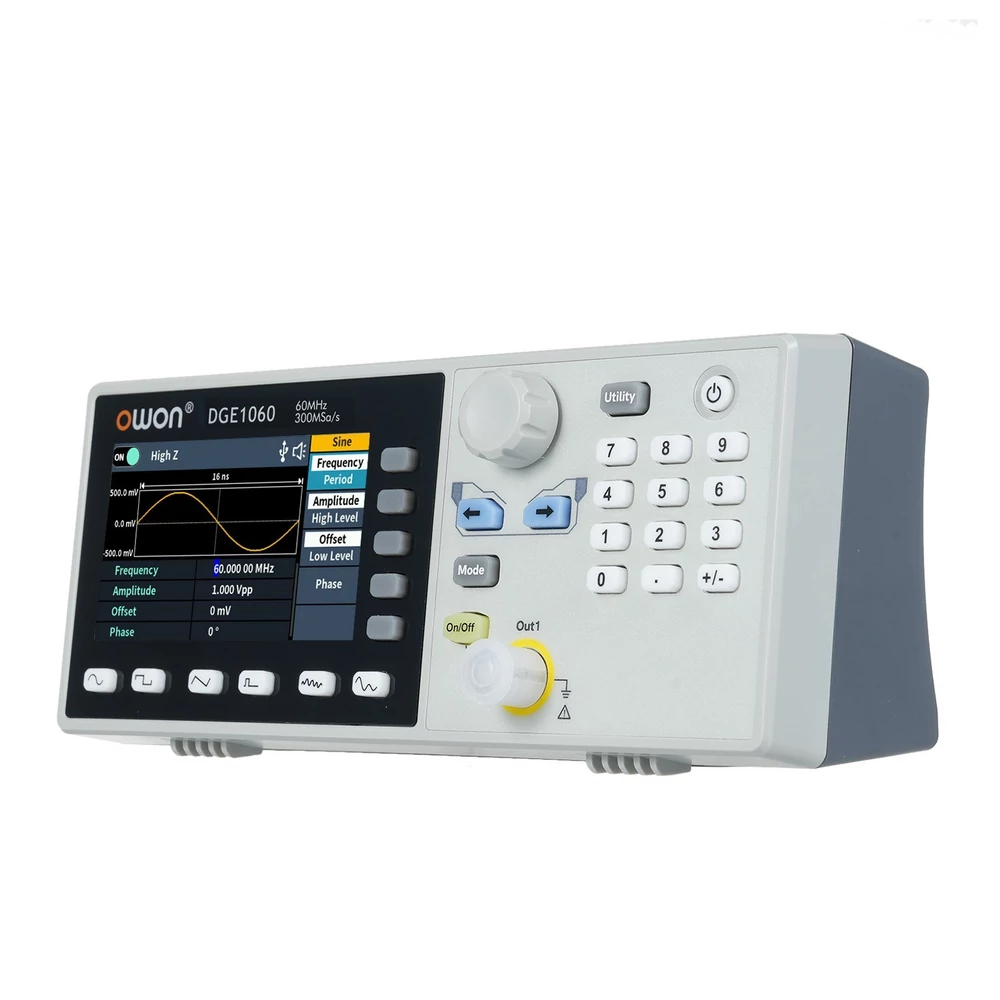

Ez az egycsatornás tetszőleges hullámgenerátor közvetlen digitális frekvenciaszintézis technológiát alkalmaz, amely nagy pontossággal, stabilitással és alacsony torzítással képes jeleket kiadni. 3,6 hüvelykes TFT LCD kijelző, 480*272 felbontás, áttekinthető grafikus felülettel. 125MSa/S mintavételi frekvencia, 14 bites függőleges felbontás és 8k tárolási mélység.

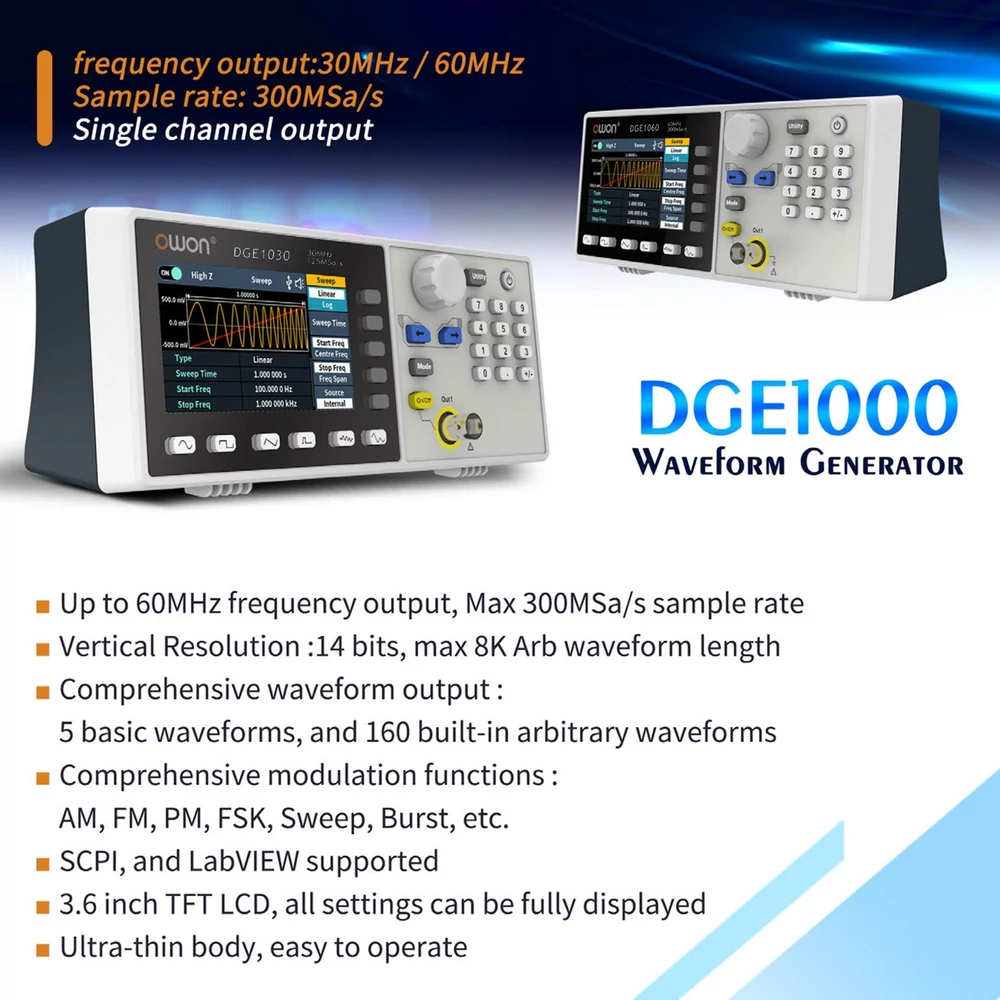

Jellemzők:
- Akár 60 MHz-es frekvenciakimenet, maximum 300 MSa/s mintavételi sebesség.
- Függőleges felbontás: 14 bit, max. 8K Arb hullámforma hossza.

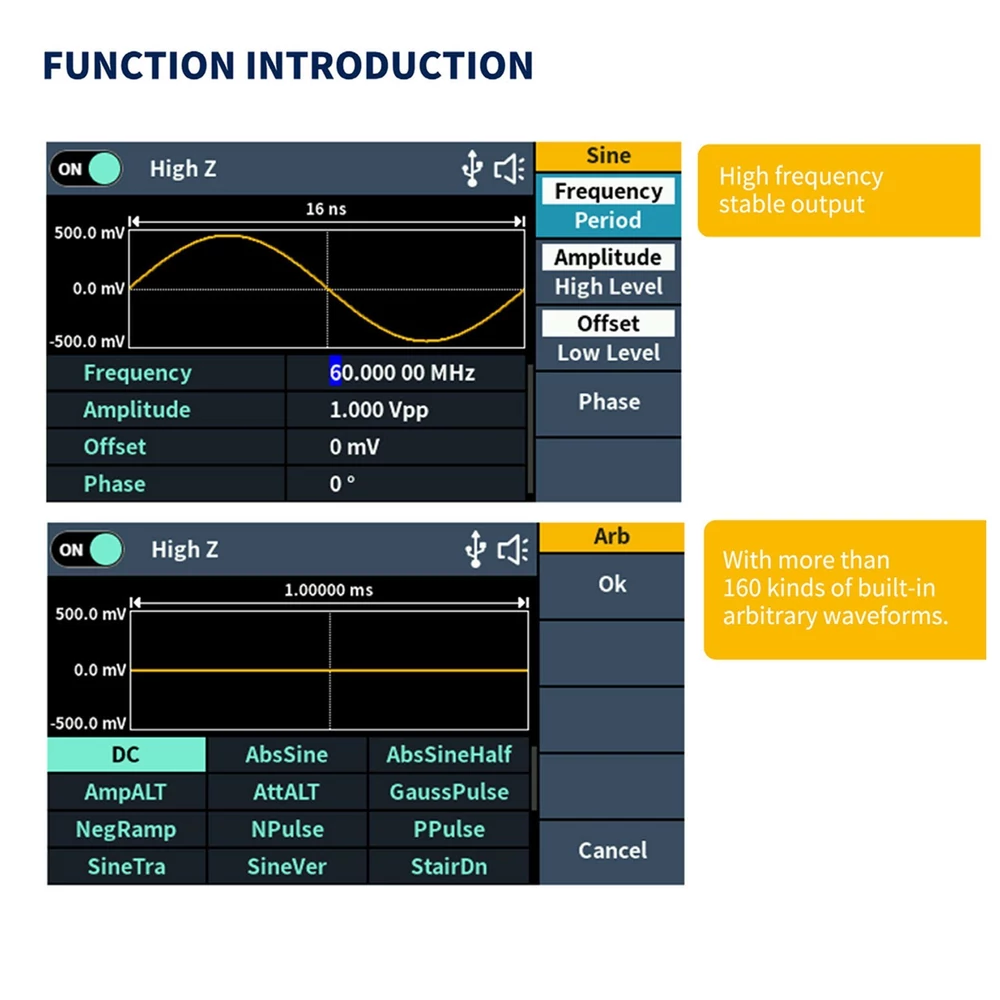

- Átfogó hullámforma kimenet: 5 alapvető hullámforma és 160 beépített tetszőleges hullámforma.

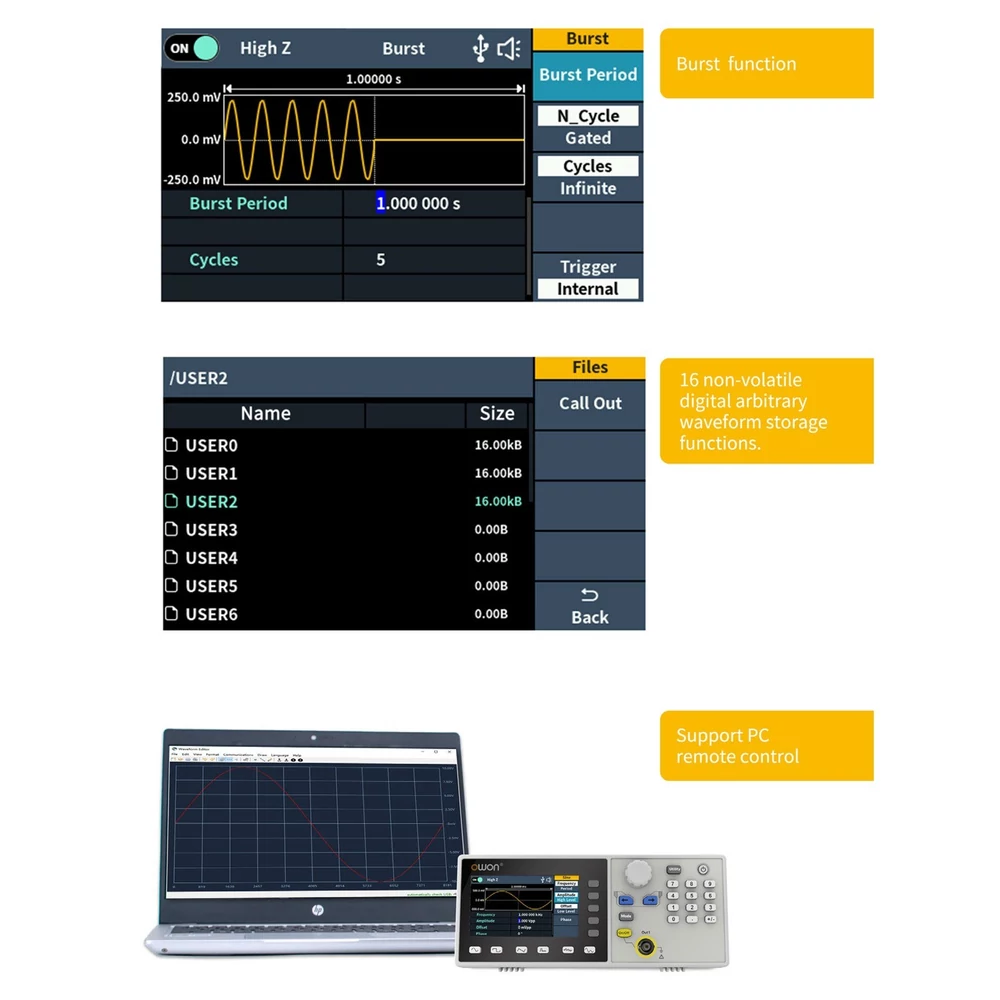

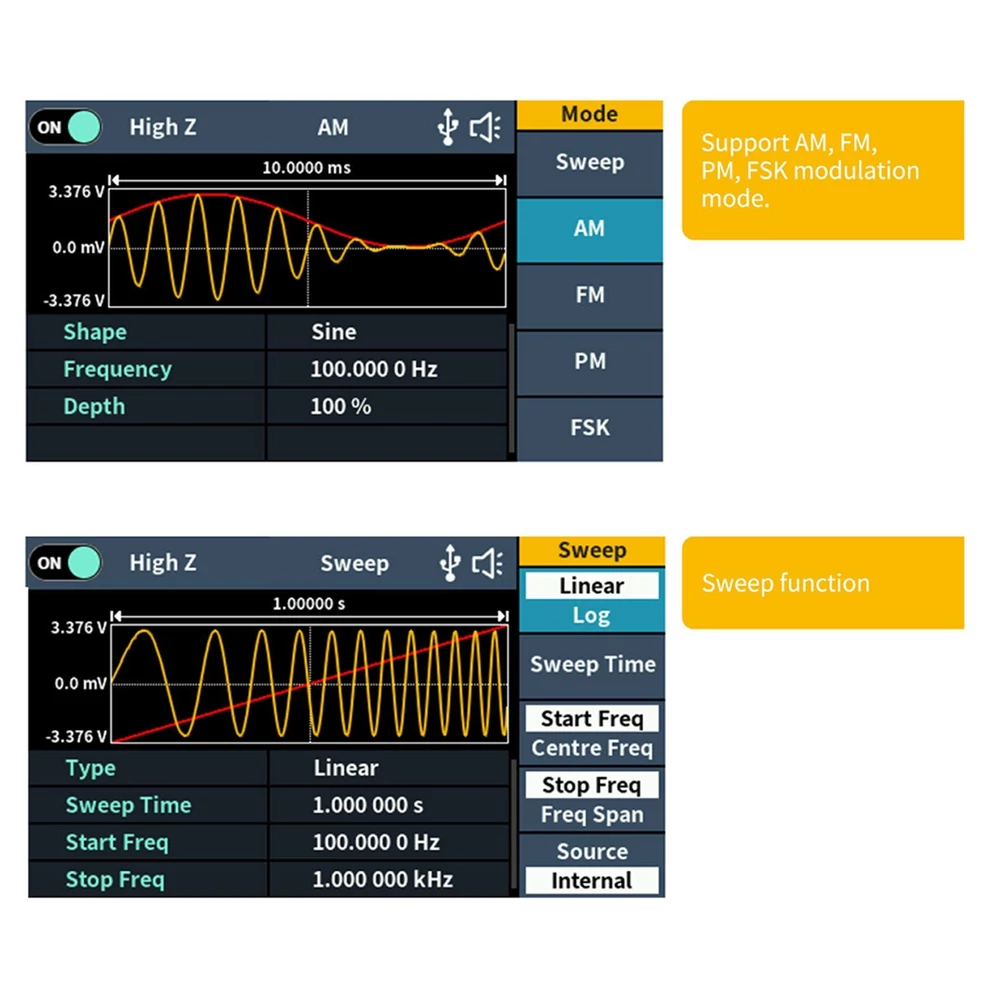

- Átfogó modulációs funkciók: AM, FM, PM, FSK, Sweep, Burst stb.
- SCPI és LabVIEW támogatott.

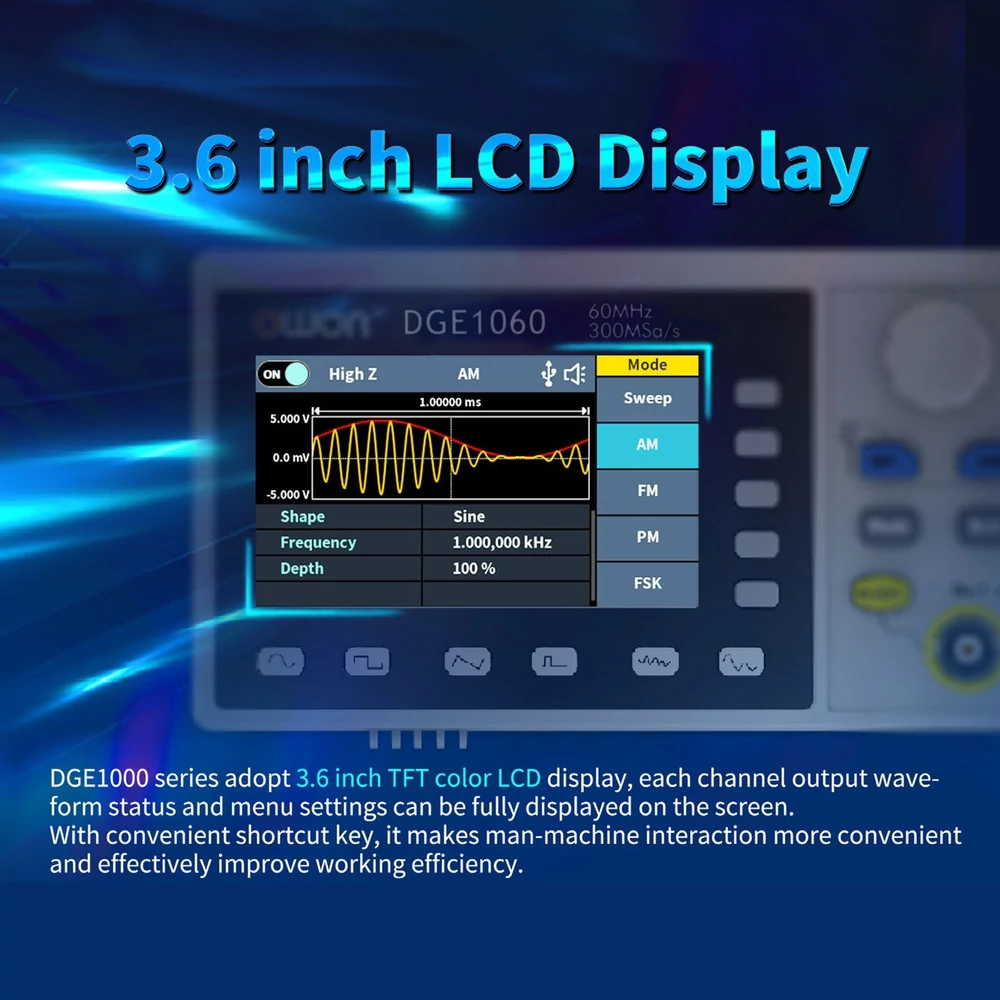

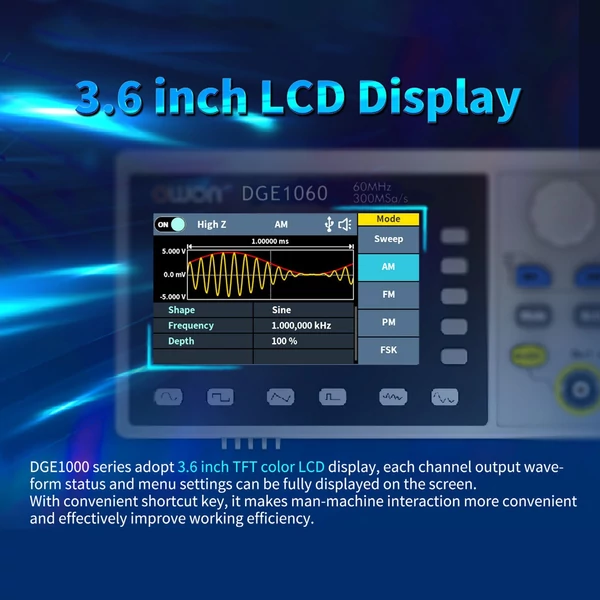

- 3,6 hüvelykes TFT LCD, minden beállítás teljes mértékben megjeleníthető.
- Ultravékony test, könnyen kezelhető.

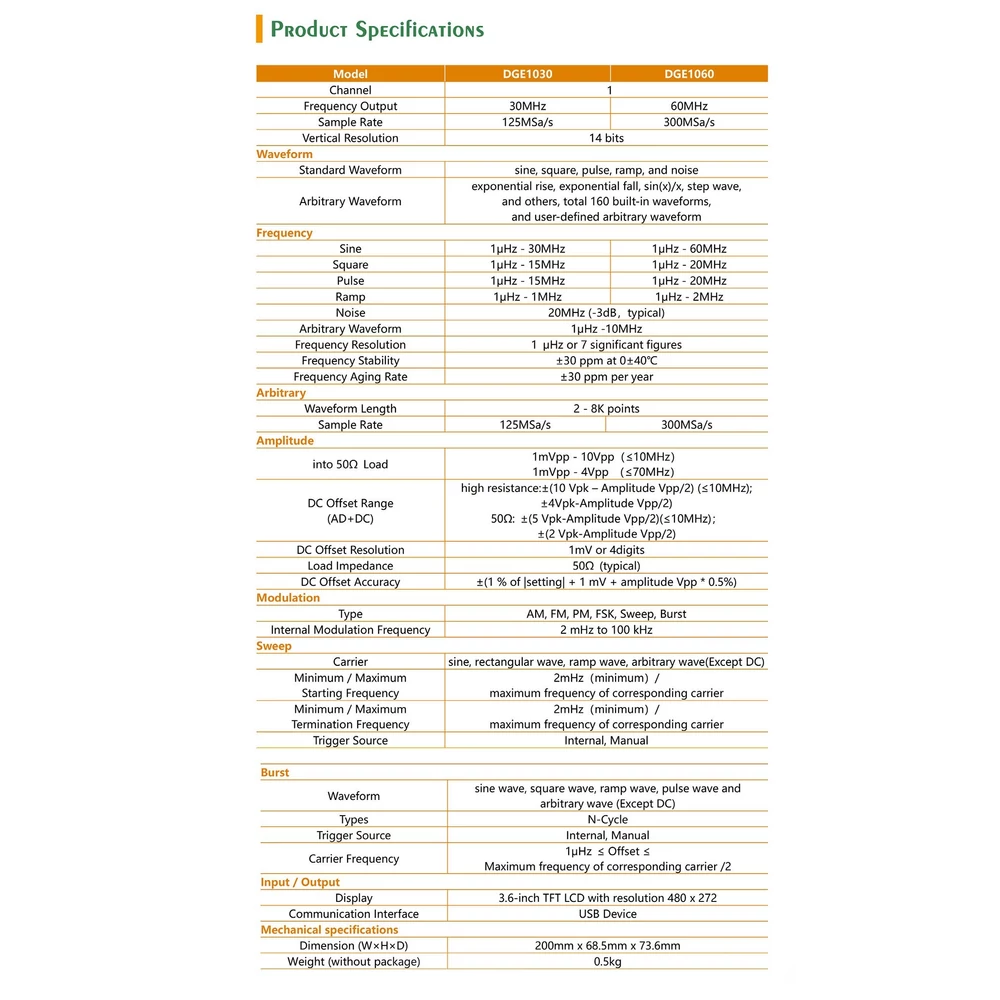

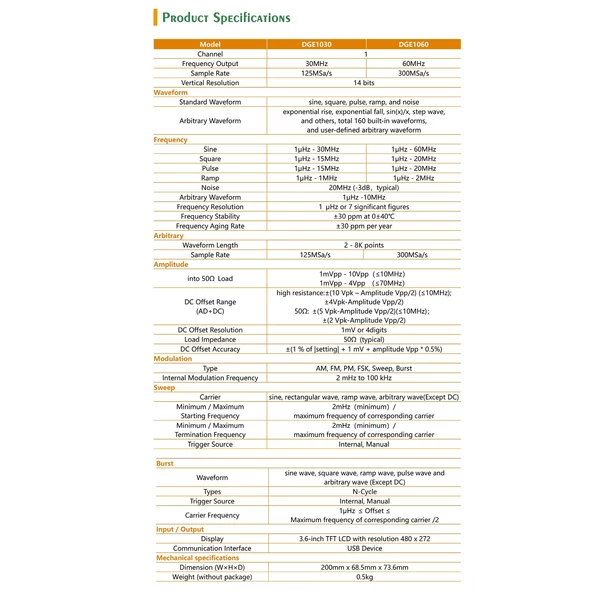

Műszaki adatok:
- Csatlakozó: EU
- Modell: DGE1060
- Anyaga: ABS
- Csatorna: 1
- Kimeneti frekvencia: 60 MHz
- Mintavételi sebesség: 300 MSa/s
- Függőleges felbontás: 14 bit
- Hullámforma
- Szabványos hullámformák: szinuszhullám, négyszöghullám, rámpahullám, impulzushullám, zaj
- Tetszőleges hullámformák: exponenciális emelkedés, exponenciális esés, sin(x)/x, léptető hullám és egyebek, összesen 160 beépített hullámforma és a felhasználó által definiált tetszőleges hullámforma
- Frekvencia
- Szinuszhullám: 1µHz ~ 60MHz
- Négyszöghullám: 1µHz ~ 20MHz
- Impulzushullám: 1µHz ~ 20MHz
- Rámpahullám: 1µHz ~ 2MHz
- Zajhullám: 20 MHz (-3 dB, tipikus)
- Tetszőleges hullám: 1µHz ~ 10MHz
- Frekvenciafelbontás: 1µHz vagy 7 számjegy
- Frekvenciastabilitás: ±30 ppm 0±40 ℃-on
- Öregedés gyakorisága: ±30 ppm évente
- Tetszőleges
- Hullámforma hossza: 2-8K pont
- Mintavételi sebesség: 300 MSa/s
- Amplitúdó
- 50Ω-ba Terhelés: 1mVpp-10Vpp (≤10MHz)
- 1mVpp-4Vpp (≤70MHz)
- DC eltolási tartomány (AC+DC): nagy ellenállás: ±(10Vpk-Amplitúdó Vpp/2) (≤10MHz); ±(4Vpk-Amplitúdó Vpp/2)
- 50Ω: ±(5Vpk-Amplitúdó Vpp/2) (≤10MHz); ±(2Vpk-Amplitúdó Vpp/2)
- DC Offset felbontás: 1mV vagy 4 számjegy
- Terhelési impedancia: 50Ω (tipikus)
- DC eltolási pontosság: ± (beállítás 1%-a + 1mV + amplitúdó Vpp * 0,5%)
- Moduláció
- Típus: AM, FM, PM, FSK, Sweep, Burst
- Belső modulációs frekvencia: 2mHz - 100kHz
- Söprés
- Vivő: szinusz, téglalap hullám, rámpahullám, tetszőleges hullám (kivéve DC)
- Minimális/maximális indítófrekvencia: 2mHz (minimum) / a megfelelő vivő maximális frekvenciája
- Minimális/maximális befejezési frekvencia: 2mHz (minimum) / a megfelelő vivő maximális frekvenciája
- Trigger forrás: belső, kézi
- Robbanás
- Hullámforma: szinuszhullám, négyszöghullám, rámpahullám, impulzushullám és tetszőleges hullám (kivéve DC)
- Típusok: N-ciklus
- Trigger forrás: belső, kézi
- Vivőfrekvencia: 1µHz ≤ Offset ≤ A megfelelő vivő maximális frekvenciája /2
- Bemenet kimenet

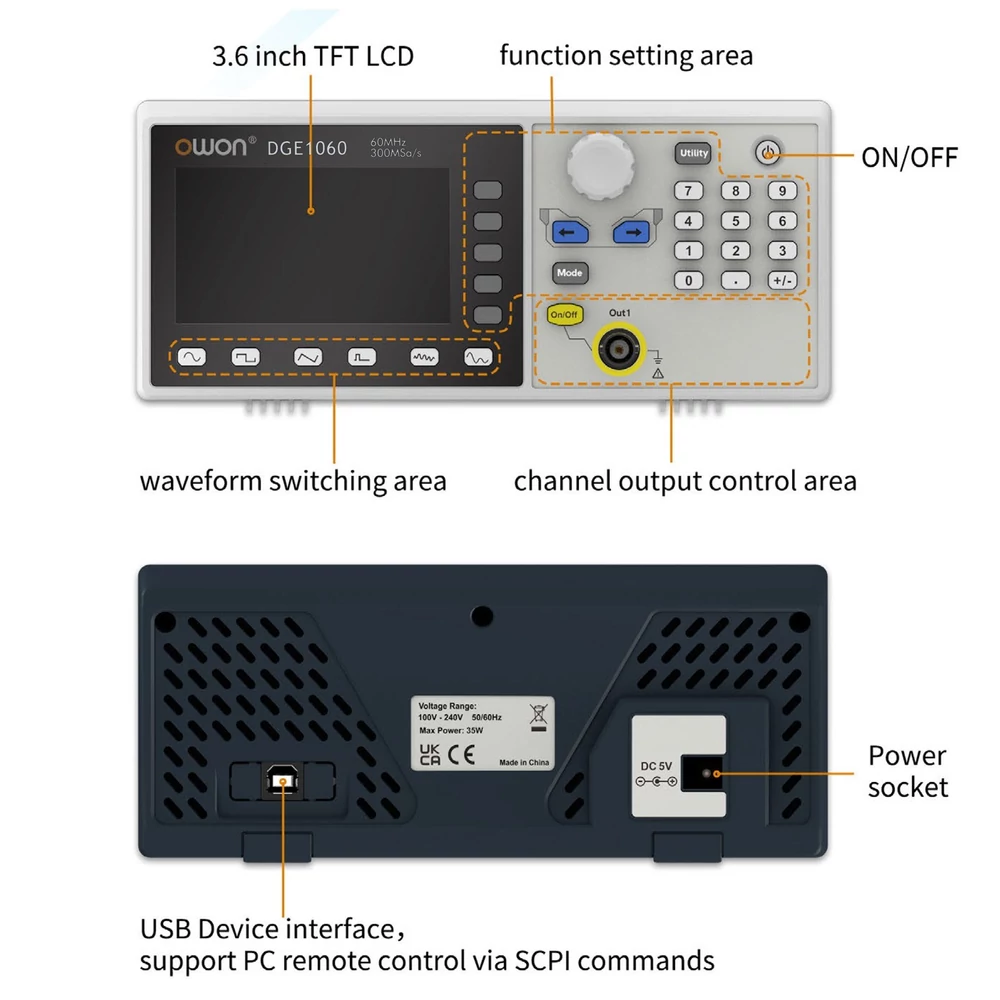

- Kijelző: 3,6 hüvelykes TFT LCD 480 x 272 felbontással

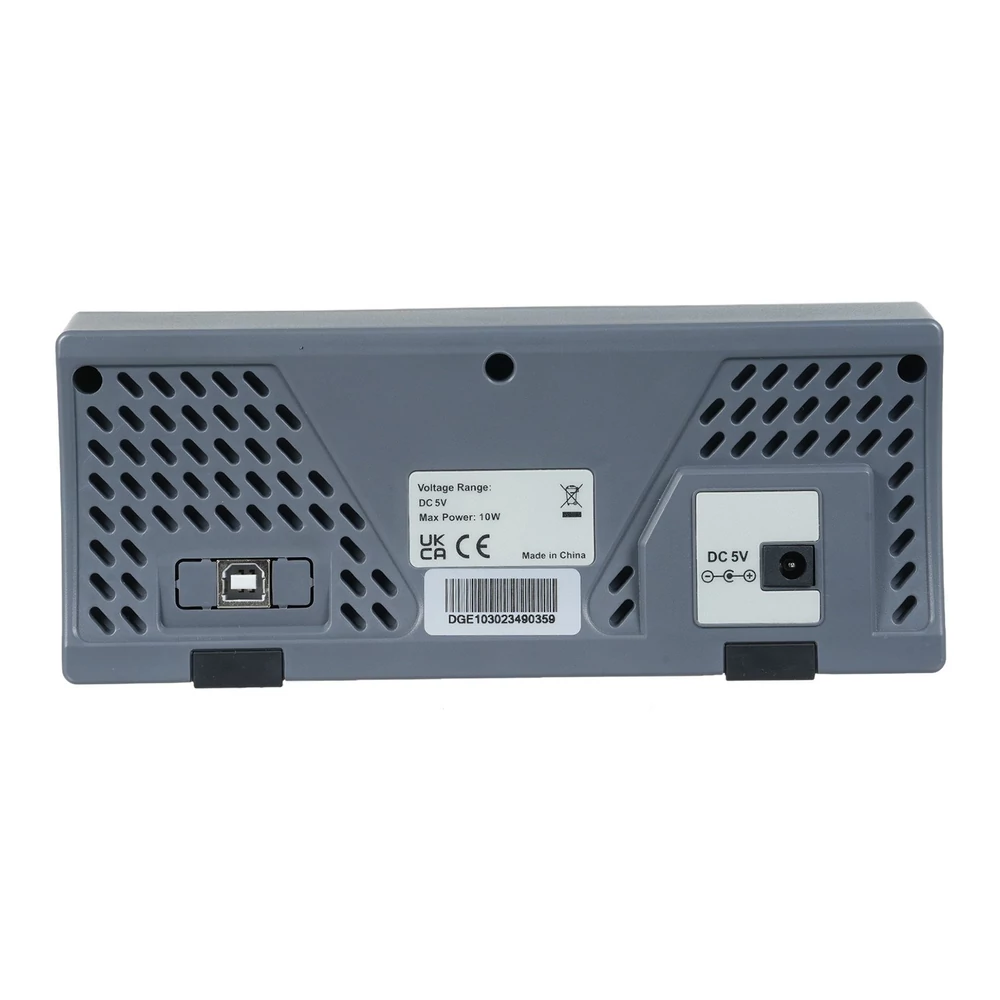

- Kommunikációs interfész: USB eszköz

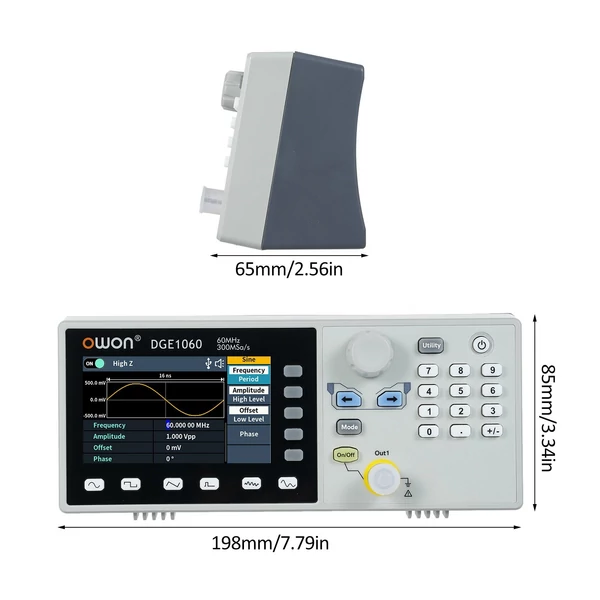

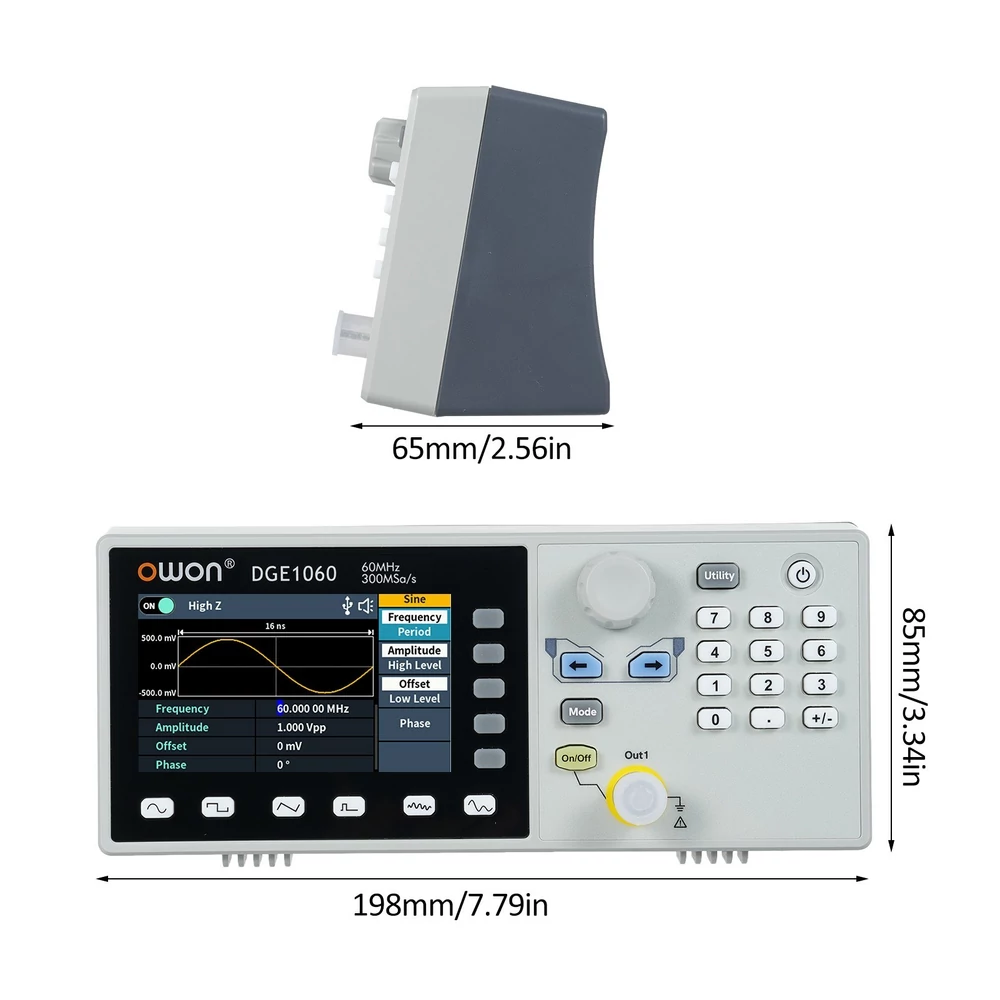

- A cikk mérete: 198 * 85 * 65 mm
- A termék súlya: 425 g
- Csomag súlya: 854g
- Csomag mérete: 24,5 * 17 * 8,5 cm

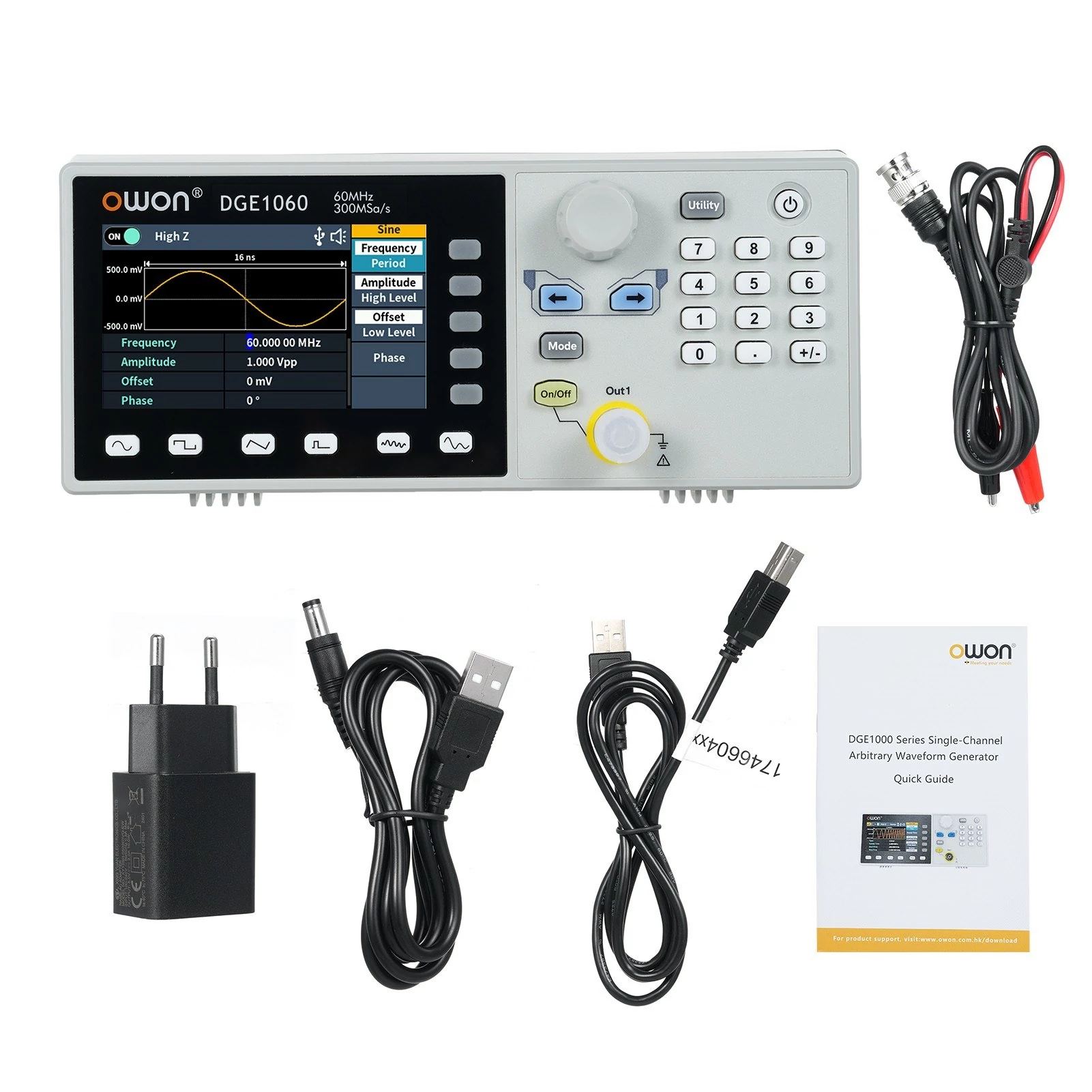

Csomaglista:
1 * Jelgenerátor
1 * BNC az Alligator Cliphez
1 * USB-kábel
1 * USB-DC kábel
1 * Tápadapter
1 * Rövid útmutató
1 * Felhasználói kézikönyv (angol)
