uSOTA-ATU USDX HF QRP SDR adó-vevő

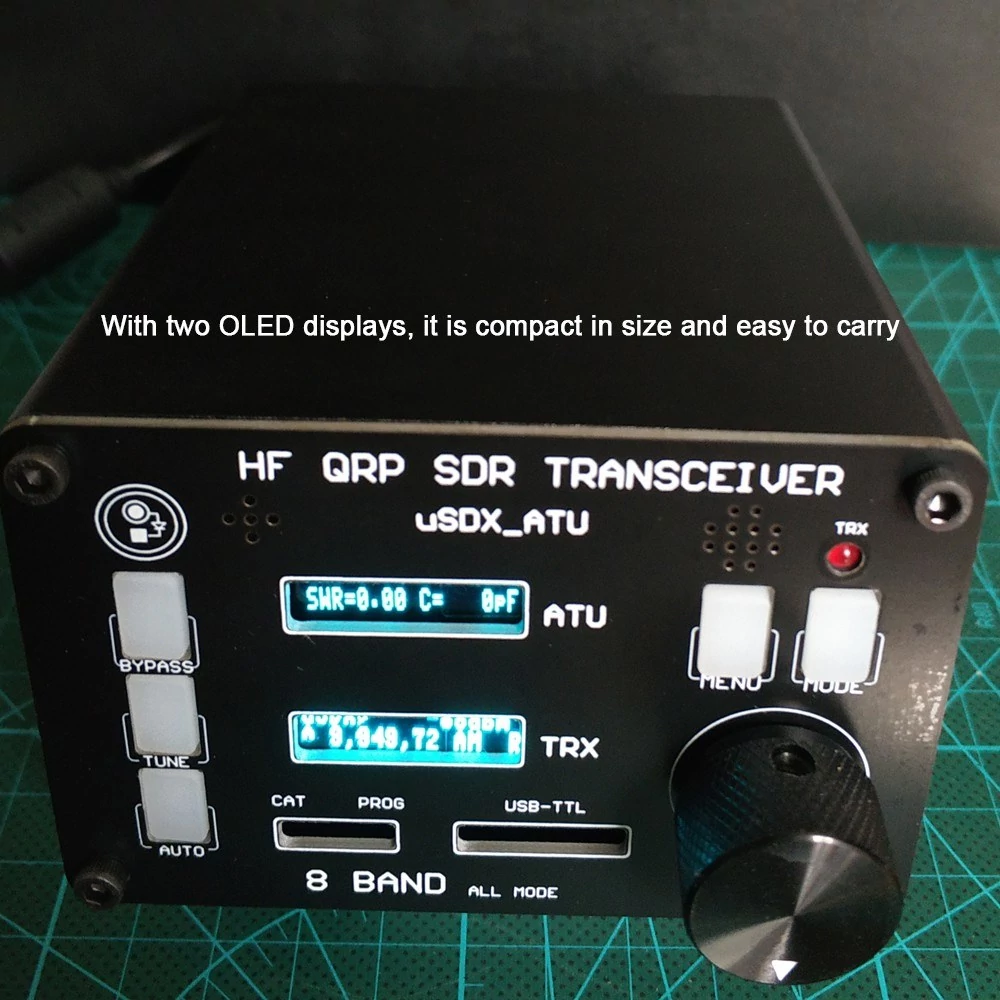

Az uSDX adó-vevő a Guido PE1NNZ nyílt forráskódú uSDX/QCX-SSB projekt alapján lett optimalizálva és módosítva. Az USDX egy rövidhullámú QRP SSB/CW adó-vevő. Két OLED kijelzőjének köszönhetően kompakt méretű és könnyen hordozható. Az automatikus antennatuner egység QRP-működtetésre alkalmas 10 wattig.

Nyílt forráskódú cím: https://github.com/threeme3/QCX-SSB
Vitacsoport: https://groups.io/g/ucx/topics

Jellemzők:

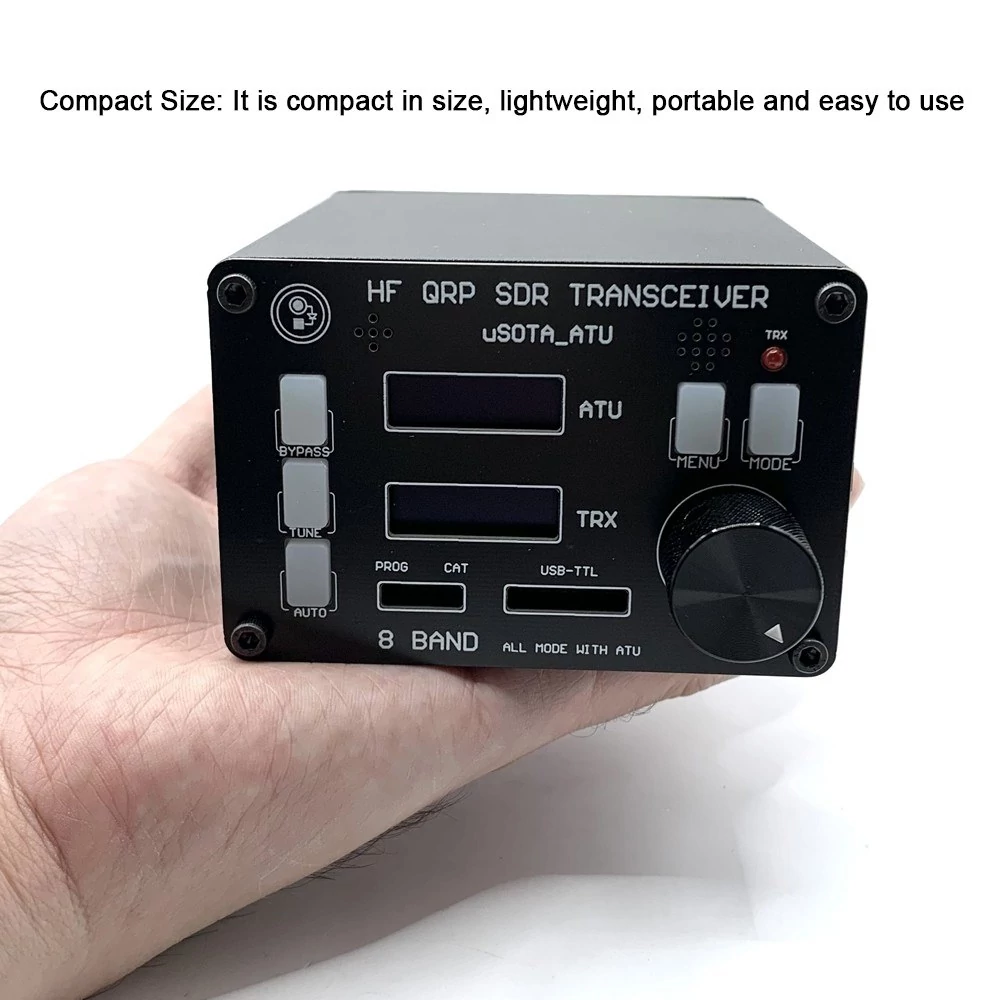

• Kompakt méret: Kompakt méretű, könnyű, hordozható és könnyen használható.
• 8 sávos kialakítás: 3,5 MHz; 5,3 MHz; 7 MHz; 10 MHz; 14 MHz; 18 MHz; 21 MHz; 29 MHz.
• Emissziós hatásfok: magasabb, mint 85% (3,5MHz; 5,3MHz; 7MHz; 10MHz; 14MHz); magasabb, mint 80% (18MHz és 21MHz); 29 MHz-en ez több mint 70%.
• PC-csatlakozás: PC-hez csatlakoztatva, az FT8, JS8, FT4 és más digitális módú szoftvervezérlőkkel, támogatja a CW automatikus dekódolást.
• Ingyenes frissítés: 8 sávban elérheti a 3-5 W teljesítményt, és szabadon frissítheti a PA modult (TO-220).
• Stabil teljesítmény: Nagy pontosságú TCXO KDS-hez, 1 PPM-nél jobb frekvenciapontossággal és 0,5 PPM-nél jobb frekvenciastabilitással.
• Független kialakítás: Független alaplap, rádiófrekvenciás PA kártya és ATU kártya a saját jel interferenciájának elkerülése érdekében.
• Kiválasztott alkatrészek: Minden LPF alkatrész 100 V-os C0G/NP0 kondenzátort, vagy LM4562 vagy LM833 vagy LT6231 műveleti erősítő chipet használ.
• Gazdag interfészek: Vannak FEJHALLGATÓ, PTT OUT, MIC/PTT, SPK/MIC BNC antenna interfészek (BCN-SL16 adapterrel, könnyen illeszkedő antenna).

Műszaki adatok:

• Név: Adó-vevő antenna tuner készlet
• Anyaga: nyomtatott áramköri lap
• ATU (Automatic Antenna Tuner Unit):
• Maximális hangolási induktivitás: 8,42µH
• Minimális hangolási induktivitás: 0,05μH
• Maximális hangolási kapacitás: 1869pF
• Minimális hangolási kapacitás: 10pF
• Csomag mérete: 200 * 100 * 50 mm
• Csomag súlya: 1200g

uSDX_ATU rendszerfunkciók:

• Teljes mód támogatás: USB, LSB, CW, AM, Frekvencia moduláció
• Teljesen digitális és szoftver alapú szoftver definiált rádióvételi csatornák
• Teljesen digitális és szoftver alapú SSB átviteli csatornák
• Fogadáscsillapító: 0dB, -13dB, -20dB, -33dB, -53dB, -60dB és 73dB
• Digitális jelfeldolgozó szűrő sávszélességei: 4000, 2500, 1700, 500, 200, 100 és 50 Hz
• Háttérzaj vétele: -135dBm 28MHz-en (BW=200Hz)
• Vevő front-end szelektivitása: Hangolási frekvencia -45 dB/évtized roll-off ±2kHz
• SSB/vivő elnyomás: adás, jobb, mint 45dBc; vétel, jobb, mint 50 dBc
• Digitális jelfeldolgozó funkciók: automatikus erősítésszabályozás (AGC), zajcsökkentés (NR), hangvezérelt Xmit (VOX), RX csillapító (ATT), TX zajkapu, TX meghajtó vezérlés, hangerőszabályozás, dBm/S mérő

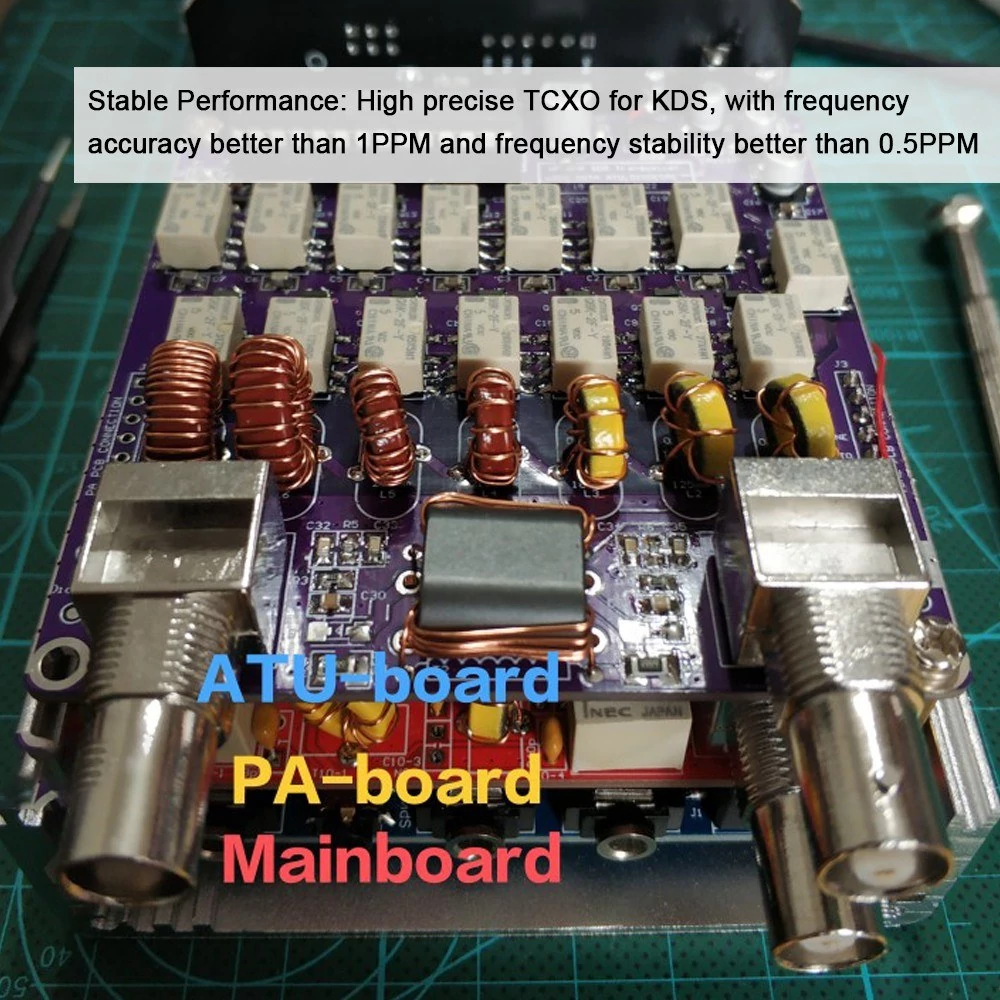

Háromrétegű PCB:

• ATU-tábla
• PA-tábla: 8 sávos
• Alaplap

Hátsó panel csatlakozója (JACK):

1. Fejhallgató-csatlakozó (3,5 mm):

• Tippek – Hangkimenet
• Csengetés – Hangkimenet
• Alvás – GND

2. MIC/PTT (billentyűk) csatlakozó (3,5 mm):

• Tippek – Mikrofon bemenet
• Gyűrűk – PTT
• Alvás – GND

CW-KEYS BEMENETI MÓD:

• Tippek – DAH
• Gyűrűk – DIT
• Alvás – GND

3. SPK/MIC csatlakozó (3,5 mm):

• Tippek: HANGSZÓRÓ
• 1. gyűrű: MIC
• 2. gyűrű: PTT
• UJJA: GND

4. PTT OUT csatlakozó (3,5 mm):

• Tippek – SSR kimenet
• Gyűrűk – SSR kimenet
• Alvás – GND

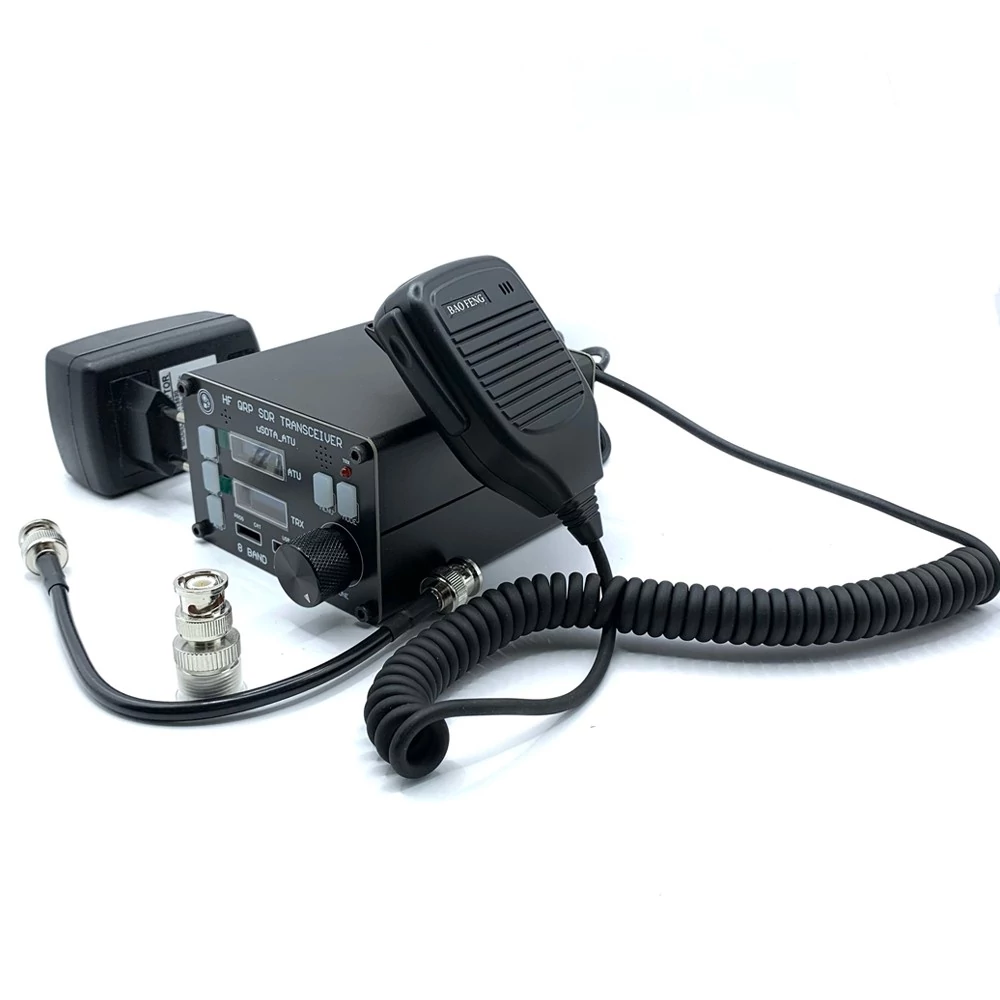

Csomagolási lista:

• 1 * Fő egység
• 1 * 13,5 VDC tápadapter
• 1 * BNC adapter
• 1 * BNC kábel
• 1 * Kézi mikrofon
• 1 * Csavarkulcs

Megjegyzés:
Vegye figyelembe, hogy nincs beépített akkumulátor vagy beépített hangszóró. Külső tápegység szükséges.
