Leírás

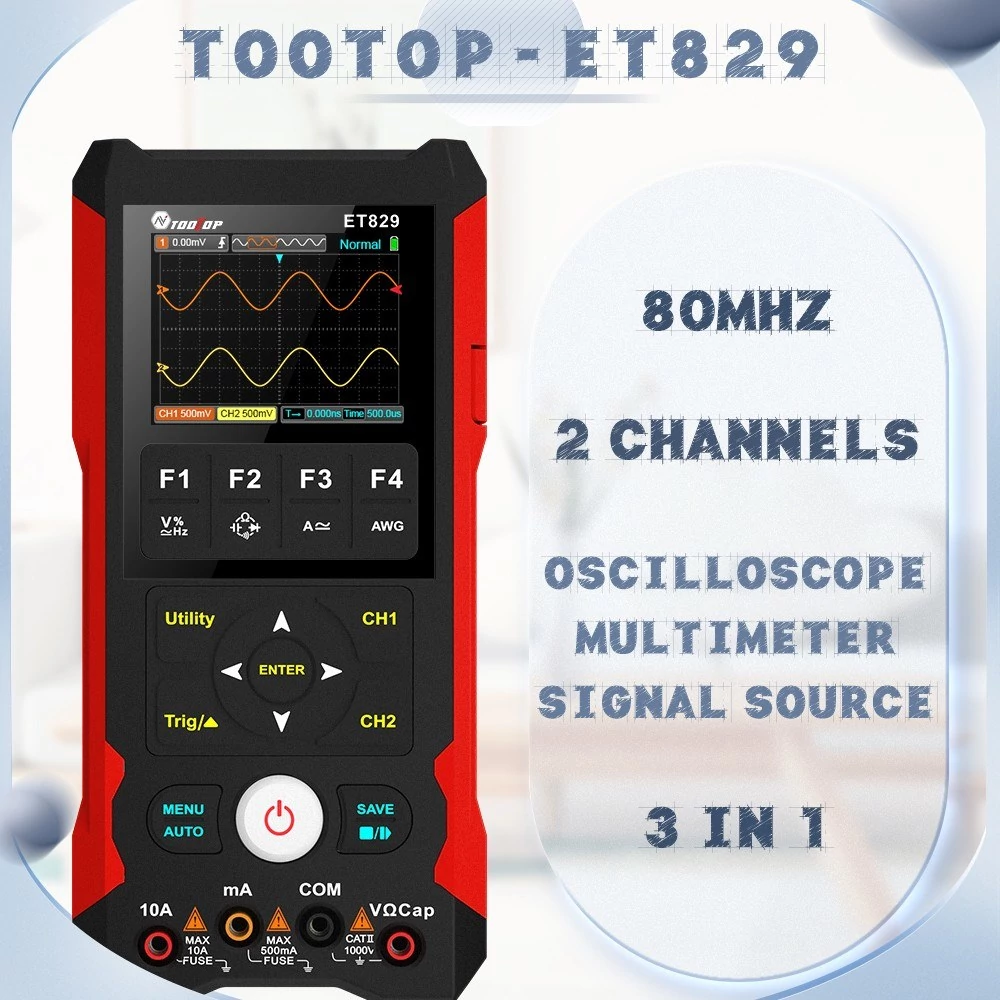

A 3 az 1-ben kialakítású termék zseniálisan integrálja a digitális oszcilloszkópot, a multimétert és a jelforrás funkcióit egy gépbe. 2,8 hüvelykes, nagy méretű színes TFT kijelzővel felszerelt. 200 Msps mintavételezési frekvenciával és 80 MHz sávszélességgel. 3 trigger mód kialakítása automatikus, egyszeri és normál. Többfunkciós kialakítás, relatív értékkel, adattartással, önkalibrációs funkcióval, adattárolási funkcióval, 15 W-os gyorstöltéssel stb. Alkalmas elektromos alkalmakra, például autókarbantartásra és energiaellátásra.
Jellemzők:

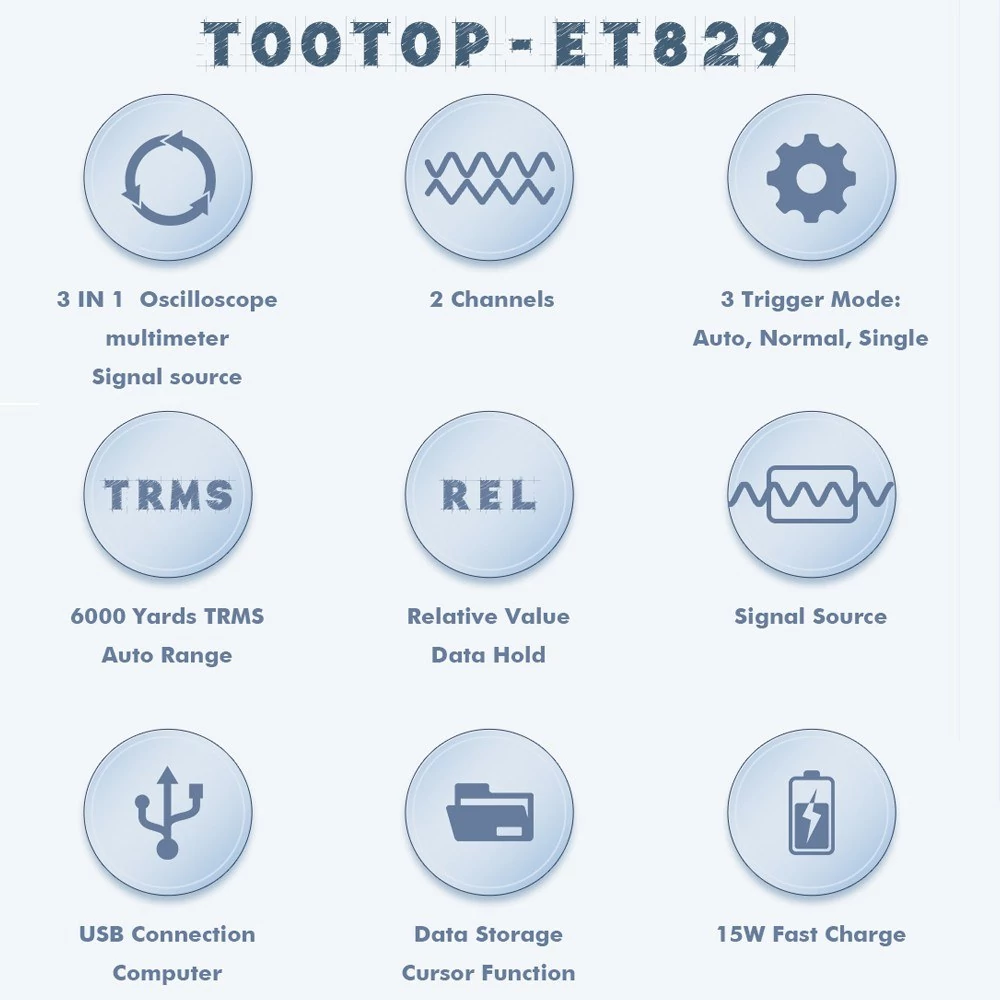

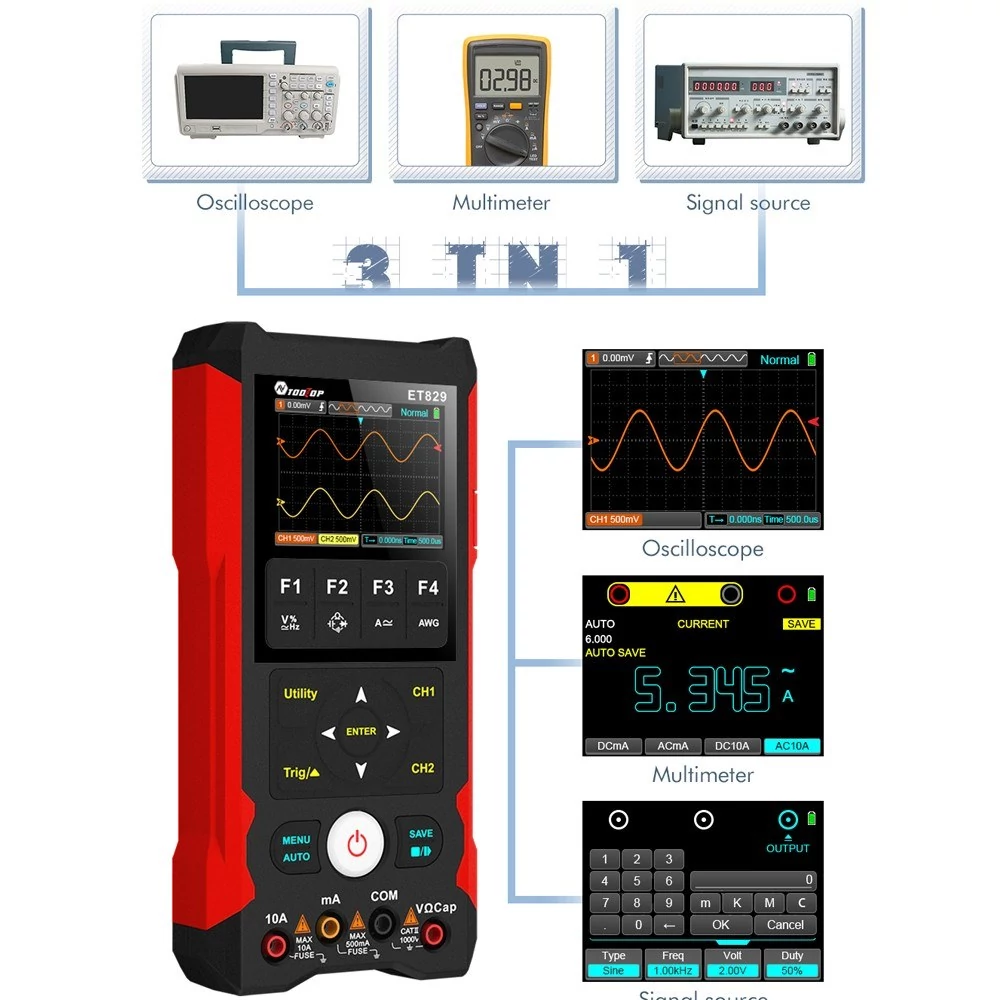

3 az 1-ben funkció: Ez a termék zseniálisan integrálja a digitális oszcilloszkóp, a multiméter és a jelgenerátor funkciókat egy gépbe.
Digitális oszcilloszkóp funkció:Kétcsatornás oszcilloszkóp funkció, 200 Msps valós idejű mintavételezési sebességgel és 80 MHz sávszélességgel. Teljes trigger funkcióval (automatikus, egyszeri, normál). A trigger lejtős támasztéka emelkedő, süllyedő és kettős között választhat. Állítsa be saját paramétereit, például az időalapot és a függőleges amplitúdót a hullámforma mérése során.

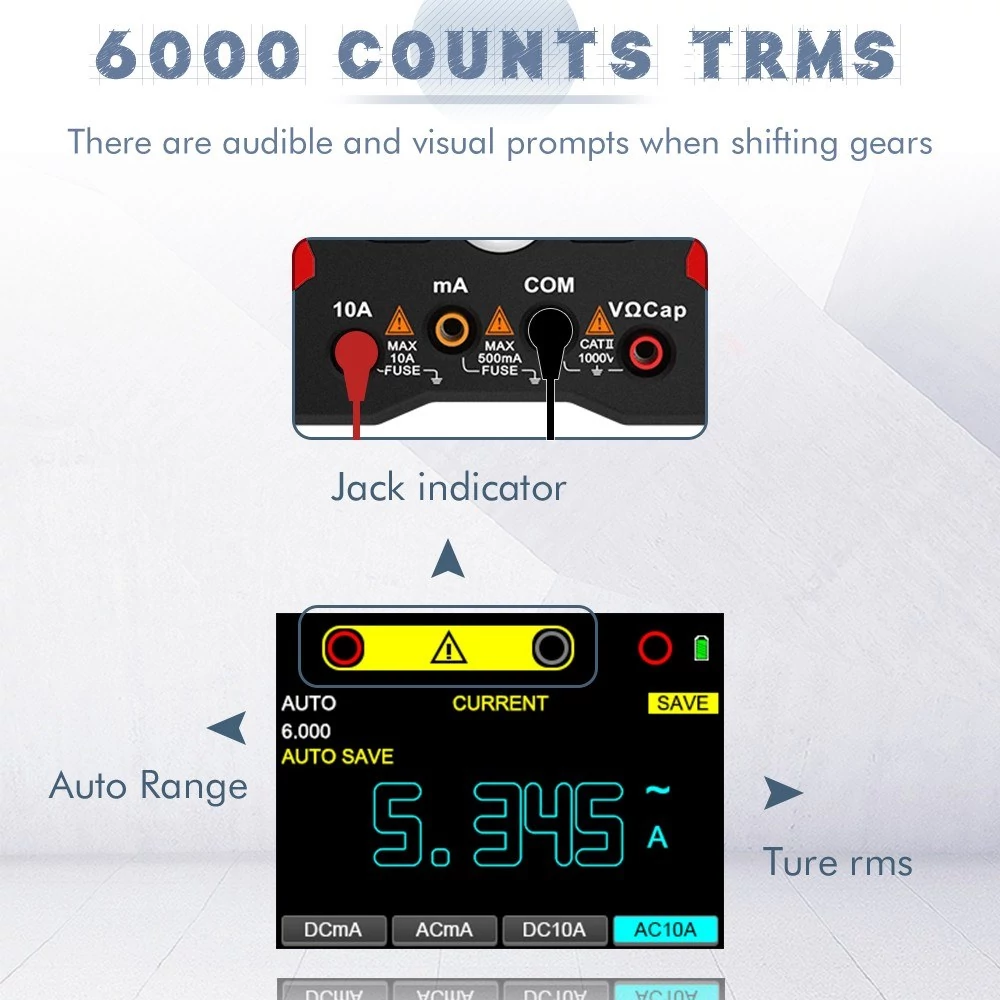

Multiméter funkció: 6000 számláló automatikus tartomány Ture RMS. Relatív értékmérés, hatékonyan kiküszöböli a vezeték ellenállását, az elosztott kapacitást vagy az interferencia jeleket. A funkciók közé tartozik az AC/DC feszültség, az AC/DC áram, az ellenállás, a kapacitás, a frekvencia, a munkaciklus-dióda, a be/ki tesztelés. Automatikus/manuális tartományváltás, mérési adatok és előzményadatok megjelenítése ugyanazon a képernyőn. Adathullámforma-tartás funkció mérés közben, 2000 adathalmaz, 200 hullámforma tárolására képes.

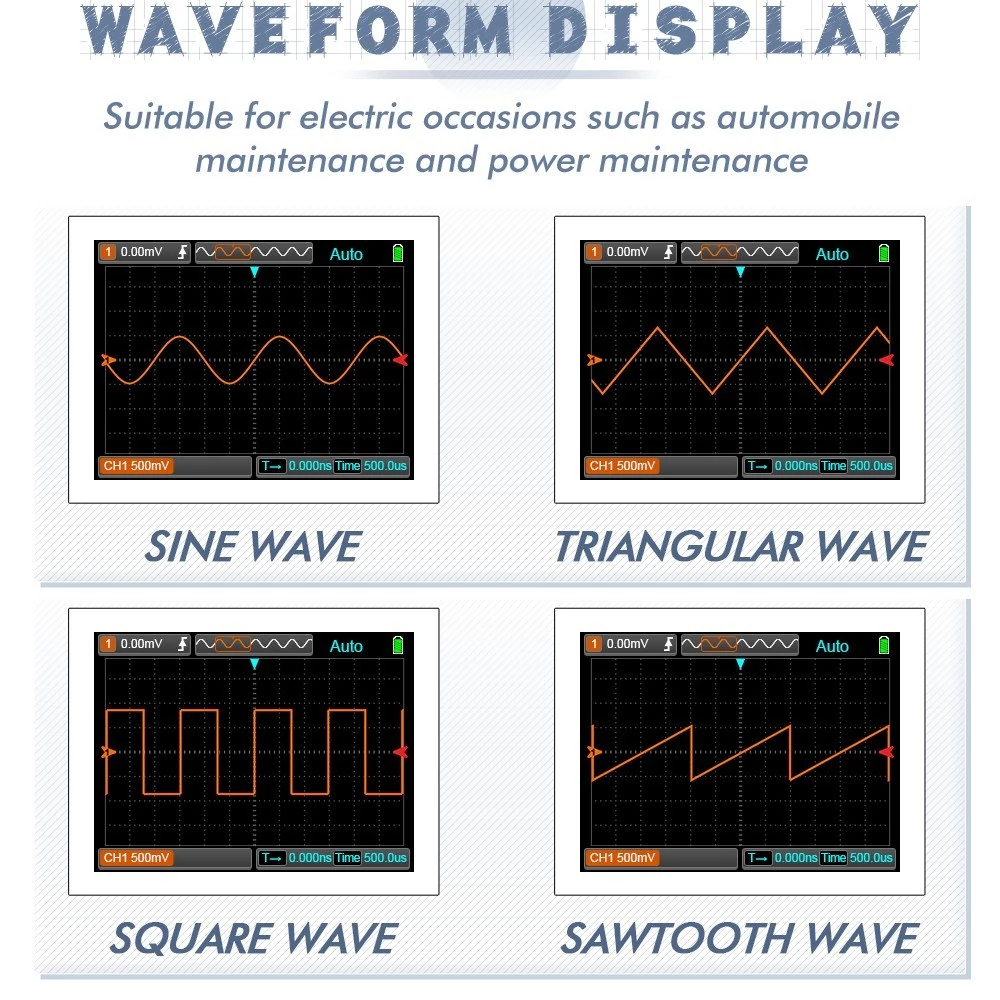

Jelgenerátor funkció: 3 féle szinusz-, négyszög-, háromszöghullámú jel hullámalakja mérhető. A frekvencia és az amplitúdó egymástól függetlenül beállítható.
Kompakt méret és megbízható minőség: Könnyű és hordozható, hordozható eszközként is használható a helyszíni hibakereséshez. ABS ejtésgátló ház, csúszásgátló konkáv kialakítás, nagy rugalmasságú gombok, egyszerű kezelőfelület, könnyű kezelhetőség.

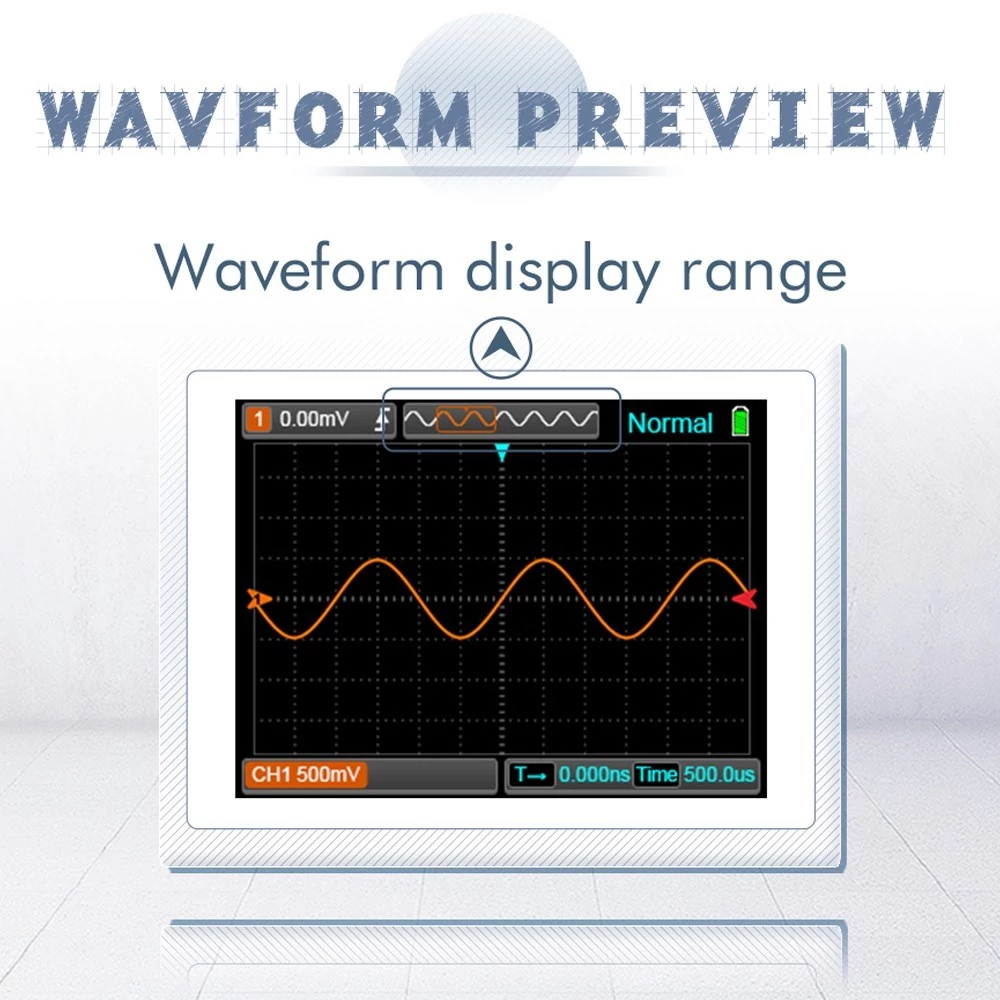

2,8 hüvelykes digitális TFT kijelző: 2,8 hüvelykes színes képernyő, nagy felbontású kijelző háttérvilágítással, élénk színekkel és nagy kontraszttal, tisztán láthatja az adatokat. A háttérvilágítás fényereje és a háttérvilágítás ideje állítható.
Nagy pontosság:Infravörös dekódoló kialakítás, gyors reagálás, rendkívül érzékeny válaszjel pontos rögzítése, gyors és pontos mérés kis hibával.
Gazdag jellemzők: Túlterhelés elleni védelem 500mA/10A dupla biztosíték, kettős védelmi műszer15 perc működés nélkül, automatikus leállítási funkció. Panel kalibrálás, memóriakalibrációs tényező potenciométer beállítás nélkül, nagyobb megbízhatóság.

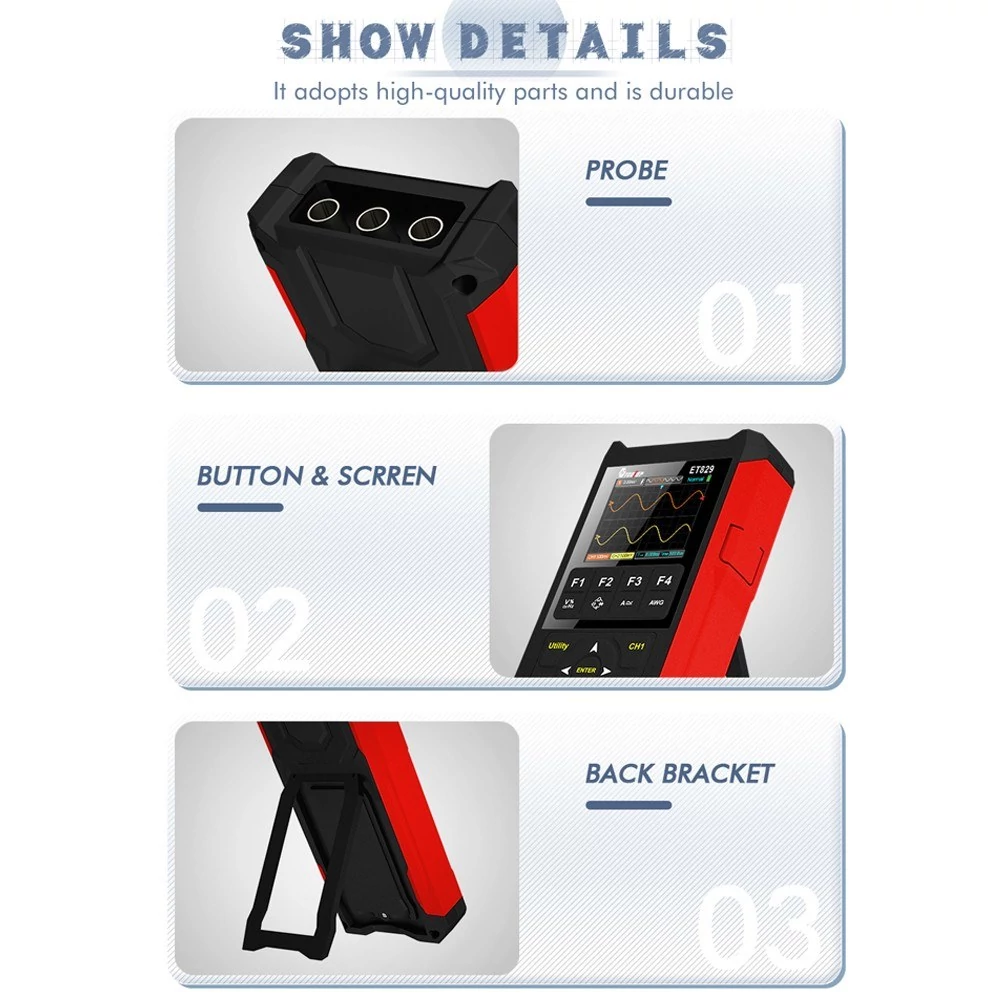

Összecsukható tartó: Hátsó konzollal, integrált összecsukással, stabil elhelyezéssel, szabaddá teszi a kezét, nem foglal túl sok helyet.

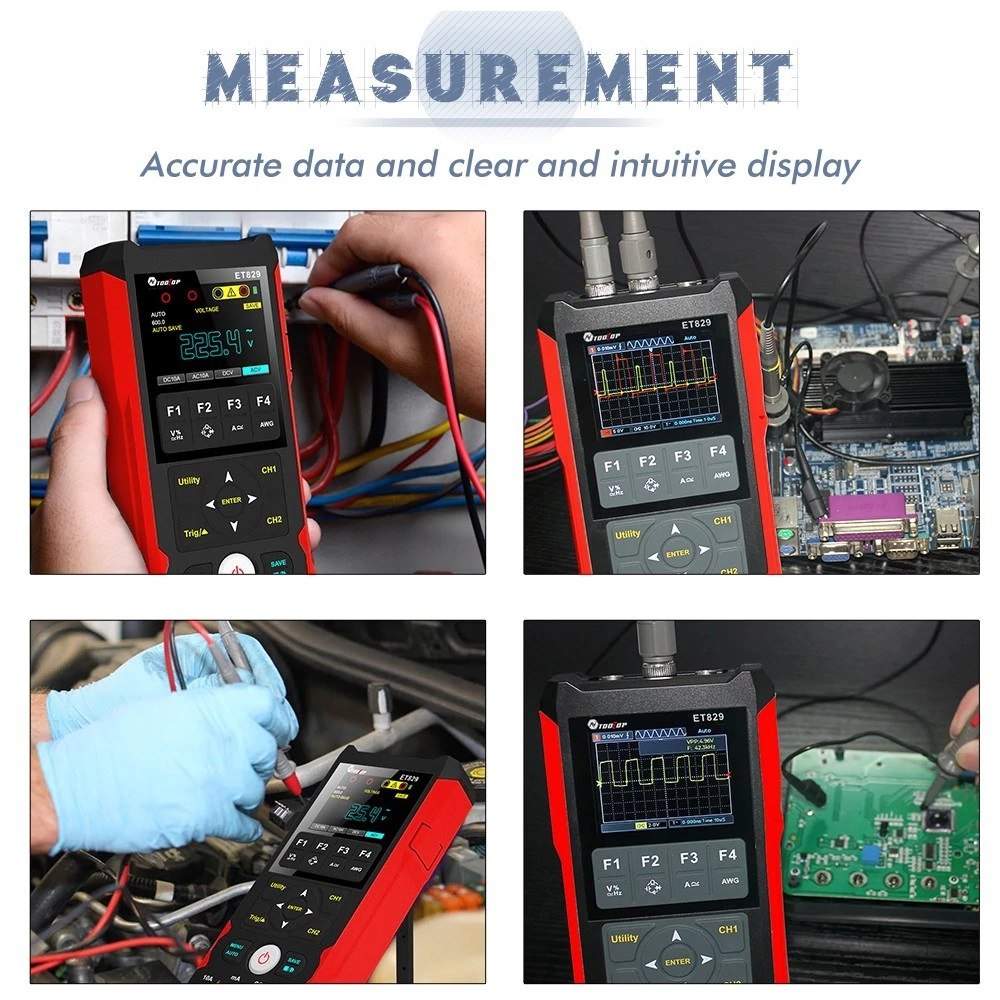

Széleskörű alkalmazások: Alkalmas mcu hibakereséshez, autójavításhoz, háztartási gépek javításához, barkács elektronikus versenyhez, tápegység hibakereséshez, inverterhez stb.

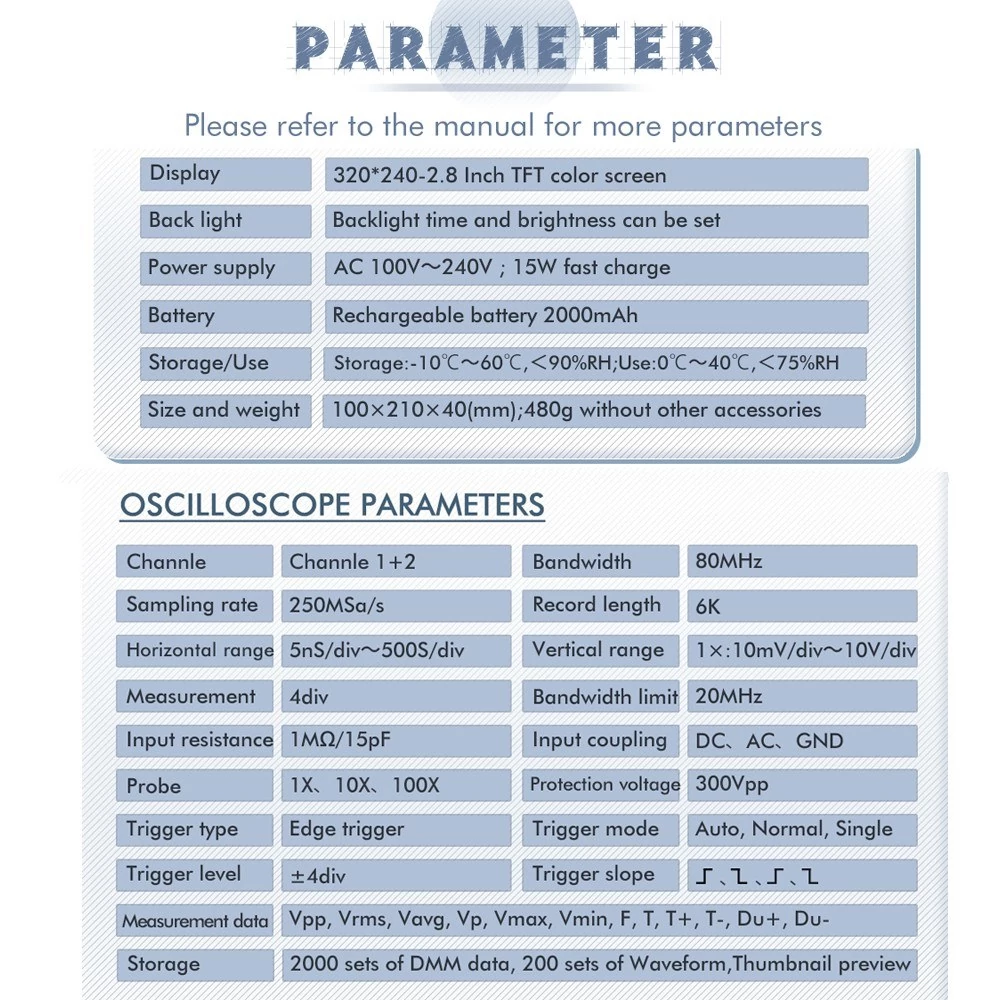

Műszaki adatok:
Név: 3 az 1-ben digitális oszcilloszkóp
anyaga: ABS
Kijelző: 320*240, 2,8 hüvelykes TFT színes képernyő
Akkumulátor: 2 * beépített 2000mah újratölthető lítium akkumulátor (tartozék)
Háttérvilágítás: állítható fényerő; háttérvilágítási idő 30s-120s állítható vagy kikapcsolható
Automatikus kikapcsolási idő: 15-60perc vagy kikapcsolva

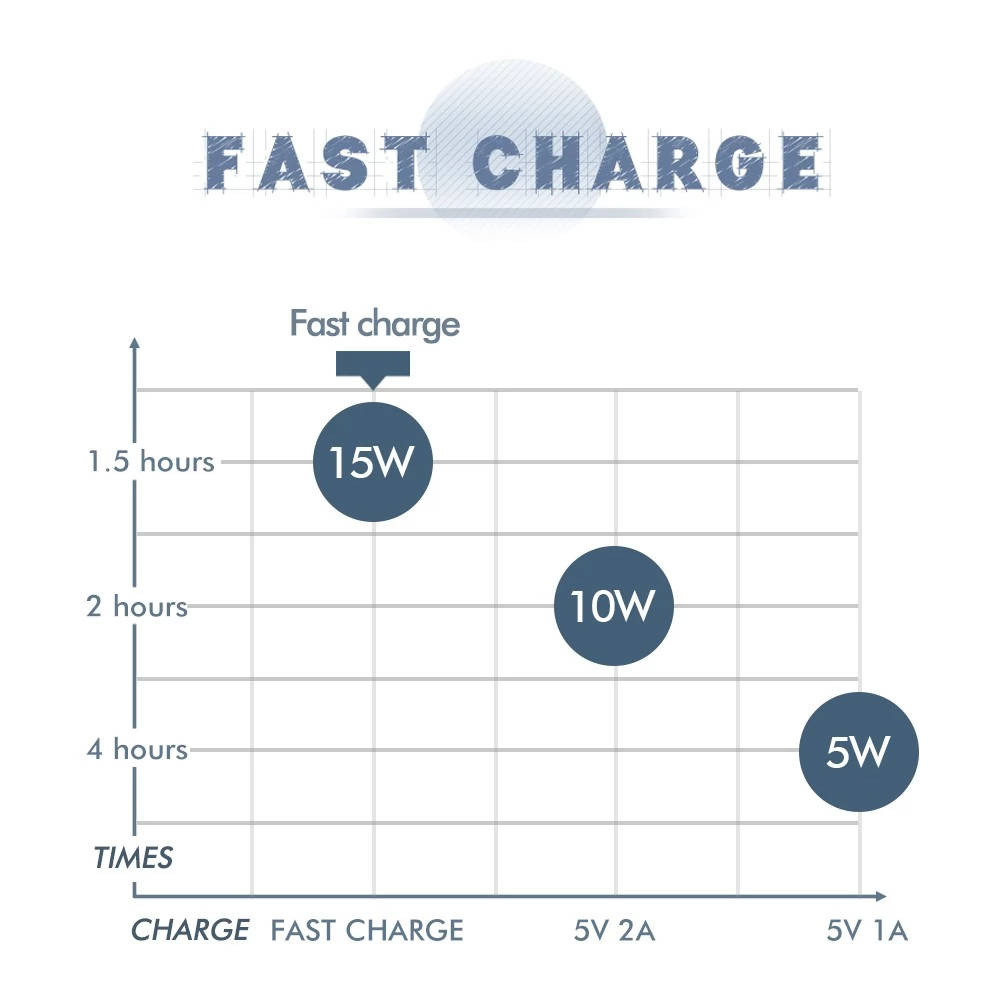

Töltőfeszültség: 5VDC, 3A
Használati környezet: 0°C - 40°C; <75%RH
Tárolási állapot: -10°C és +60°C között; <90%RH RH
-tétel Méret: 100 * 210 * 40 mm
elem súlya: 480g
csomag Méret: 237 * 185 * 55 mm
csomag súlya: 830g
oszcilloszkóp:
Valós idejű mintavételi sebesség: 200Msps
Analóg Sávszélesség: 80MHz
Bemeneti ellenállás: 1ΜΩ
Függőleges felbontás: 8 bit
Nemlinearitás: ±1 bit

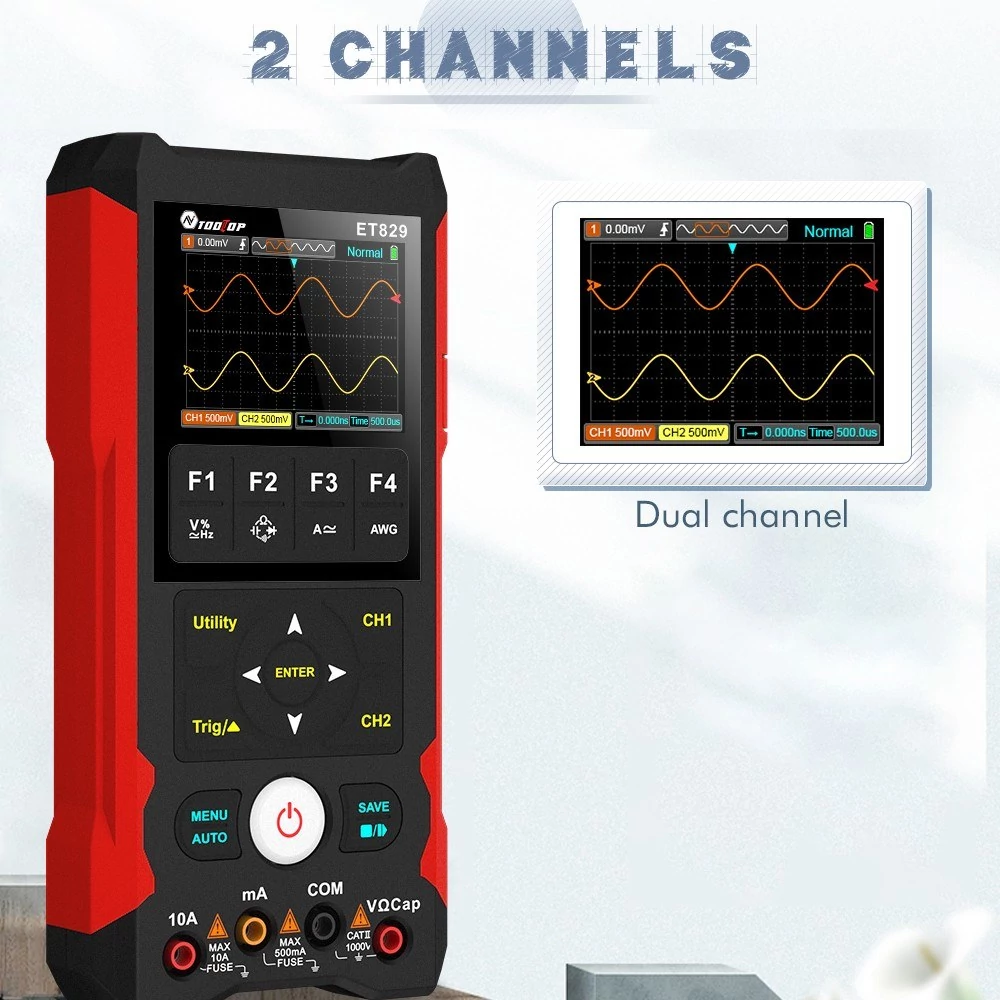

Csatorna mennyisége: 2
Bemeneti impedancia: kb. 1ΜΩ
Indexelés: Függőleges 4.0, Vízszintes 6.0
Függőleges érzékenységi tartományok: BNC bemenet 10mV/div~10V/div
Időbázis tartományok: 5ns/div ~50s/div, 1-2-5 lépés
Függőleges hullám amplitúdó pontossága: 0 ±2%+ div)
Időalap pontosság: ± (0,01%+ 0,1 div)

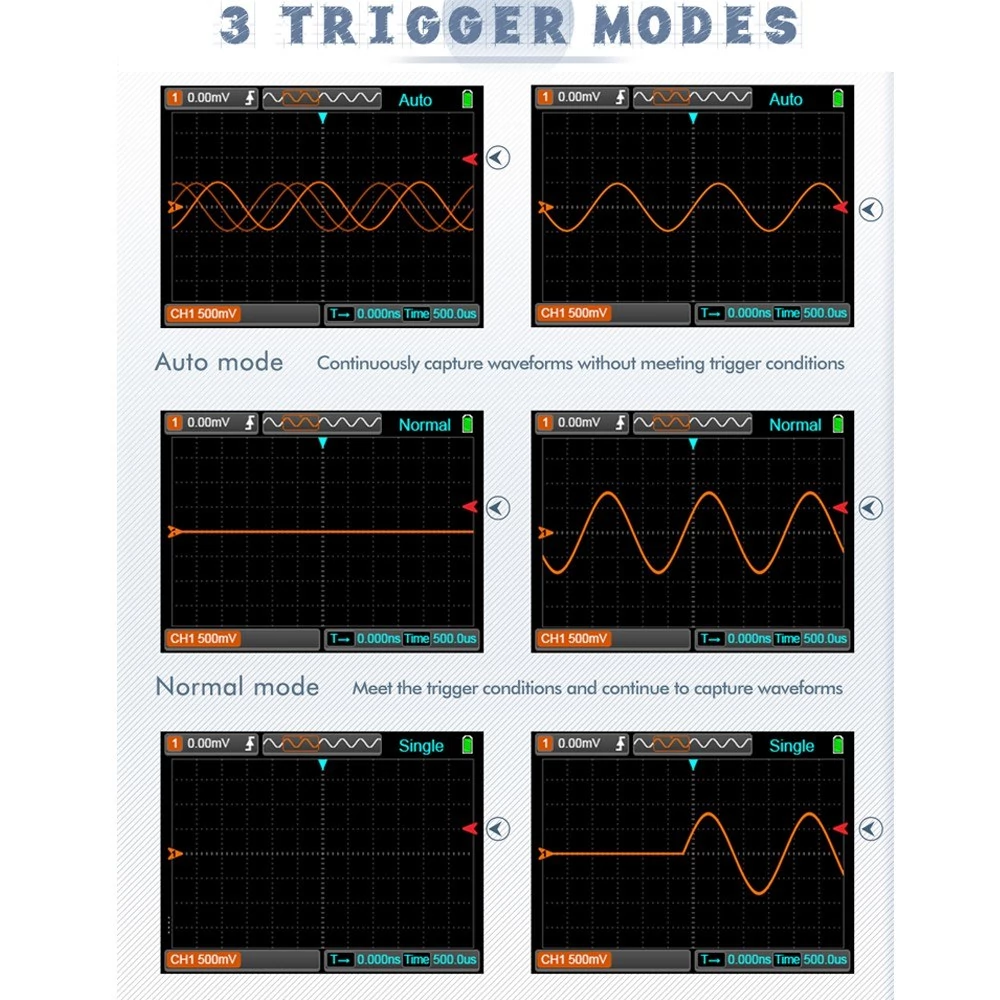

Pásztázási mód: Auto, Normál, Egy
trigger szint: ± 4 div (0,04 div per lépés)
Trigger meredekség kiválasztása: emelkedő, süllyedő, kettős
trigger pozíció beállítása: ± 4 div (0,04 div lépésenként)
Automatikus beállítások: Az időalap és a függőleges amplitúdó automatikus beállítása

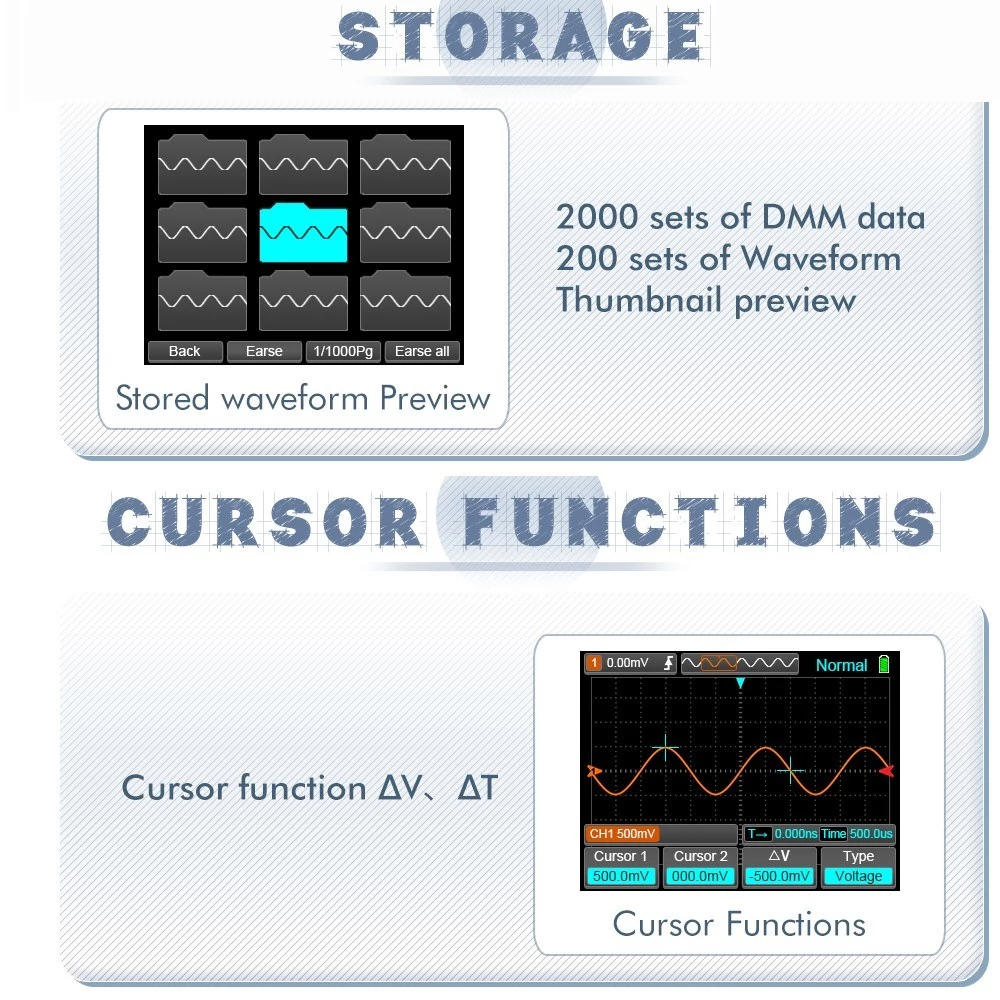

Kurzor mérési funkció: ▽V, △T
Opcionális sávszélesség korlátozás: 20MHz, tipikus
Feszültségmérési paraméterek: Vp-p, Vp, Vmax, Vmin, Vavg, Vrms
Időmérési paraméterek: Freq, Period, +Width, -Width, +Duty, Duty
Automatikus mérési pontosság: ±(5%+ 0.2div)
Felvétel hossza: Maximum 6K egycsatornás, 3K csatornánként kétcsatornás

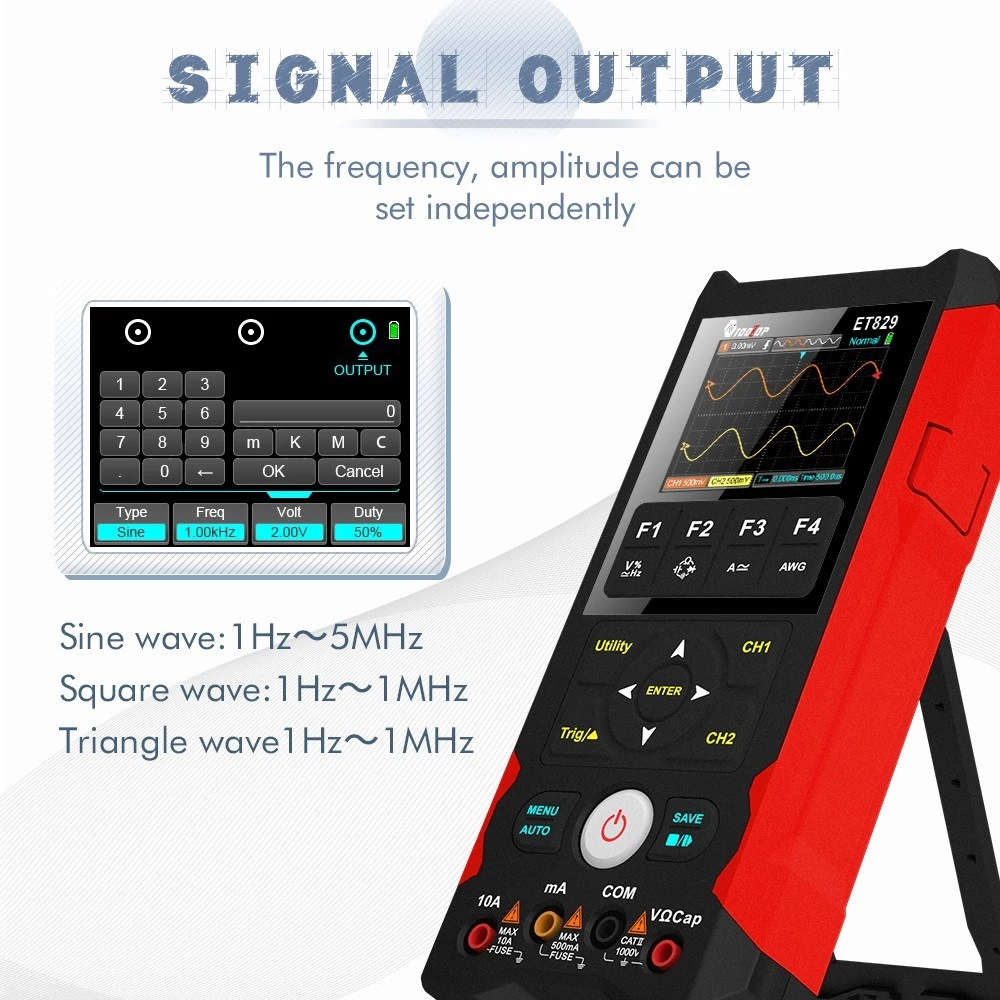

jelforrás:
Hullámforma frekvencia:
Szinusz: 1Hz-5MHz
Négyszöghullám: 10Hz-1MHz
Háromszöghullám: 10Hz-1MHz
Hullámforma amplitúdója: 5Vpp, 3Vpp, 2Vpp, ppm, 50,010 ppm , OVpp

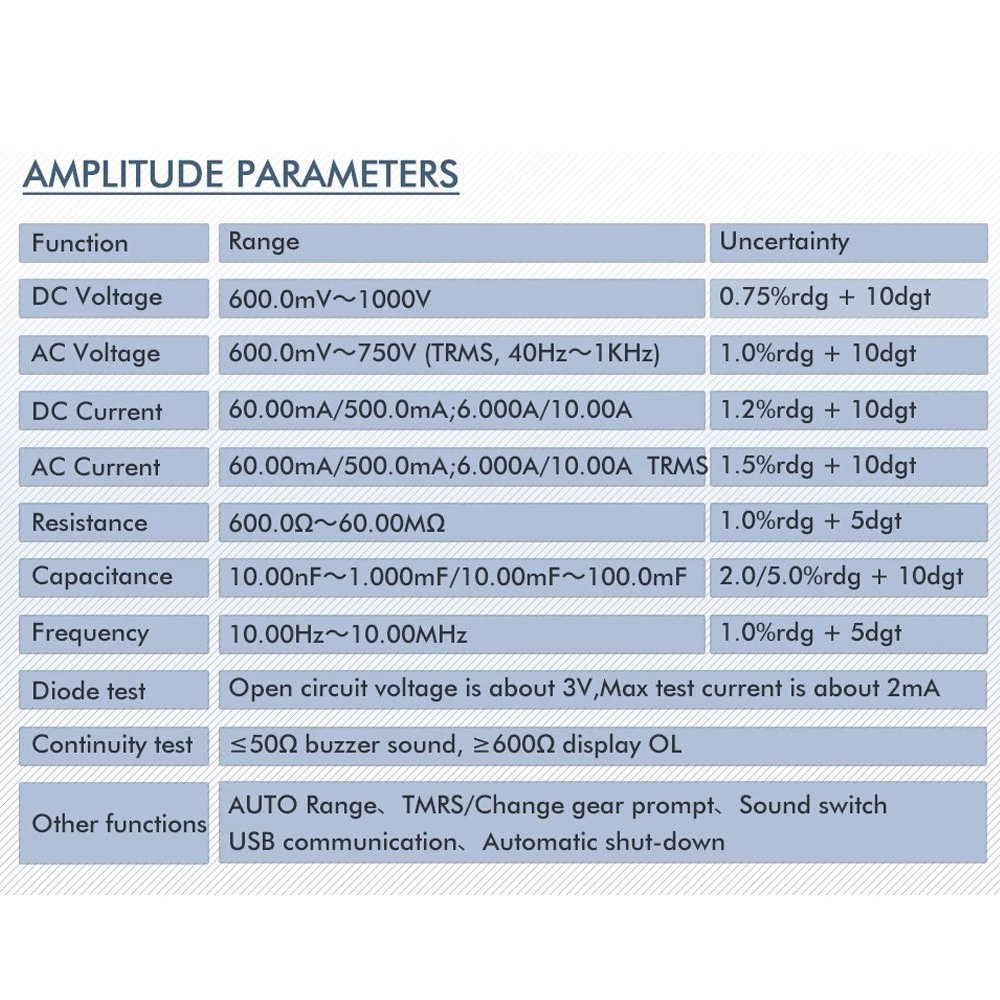

Multiméter:
DC feszültség: 600,0mV, 0,1mV; 6.000V, 1mV; 60,00V, 10mV; 600,0V, 100mV; 1000V, 1V (0,75,0%rdg +10dgt)
AC feszültség: 600,0mV, 0,1mV; 6.000V, 1mV; 60,00V, 10mV; 600,0V, 100mV; 750V, 1V
50Hz~400Hz (1%rdg +10dgt) 400Hz~1kHz (1kHz felett csak referenciaként)(1,2%rdg +10dgt)
DCCáram: 60,00/500,0mA, 10μΑ /100μΑ; 6.000/10.00A, 1mA/10mA (1.2%rdg +10dgt)
AC áram Valódi RMS: 60.00/500.0mA, 10μΑ /100μΑ; 6.000/10.00A, 1mA/10mA(1.5%rdg +10dgt)50Hz~1kHz (1kHz felett csak referenciaként)
Ellenállás: 600.0Ω, 0.1Ω; 6.000kΩ, 1Ω; 60,00 kΩ, 10 Ω; 600,0 kΩ, 100 Ω; 6.000ΜΩ, 1k(1.0%rdg+5dgt); 60.00ΜΩ, 10k (3.0%rdg + 5dgt)
Kapacitás: 9.999nF, 1pF; 99,99 nF, 10 pF; 999,9nF, 100pF (2,0%rdg + 10dgt); 9,999 μF, 1 nF; 99,99 uF, 10 nF; 999.9uF, 100nF (3.0%rdg +10dgt); 9,999 mF, 1 μF; 99.99mF, 10μF (10.0%rdg +10dgt)
Frekvencia: 9.999Hz~9.999MHz, 0.001Hz~1kHz (1.0%rdg+5dgt) jelamplitúdó nem kevesebb, mint 1Vр-р
Üzemidő: 9.9p.901
Dióda tesztelése: Nyitott áramköri feszültség kb. 3,0 V, maximális tesztáram kb. 2 mA
Be-Ki teszt: Ítélőellenállás: kb. 50Ω
Automatikus tartományváltás: Minden mérési funkcióra alkalmazható
Tartomány túlcsordulás jelzés: "O. L" (Túlterhelés)
Multiméteres mérési sebesség: 2,5-szer/s
Dinamikus adatfrissítés: A tényleges mérési adatok dinamikus frissítése a fő kijelző tartása után is folytatódik.

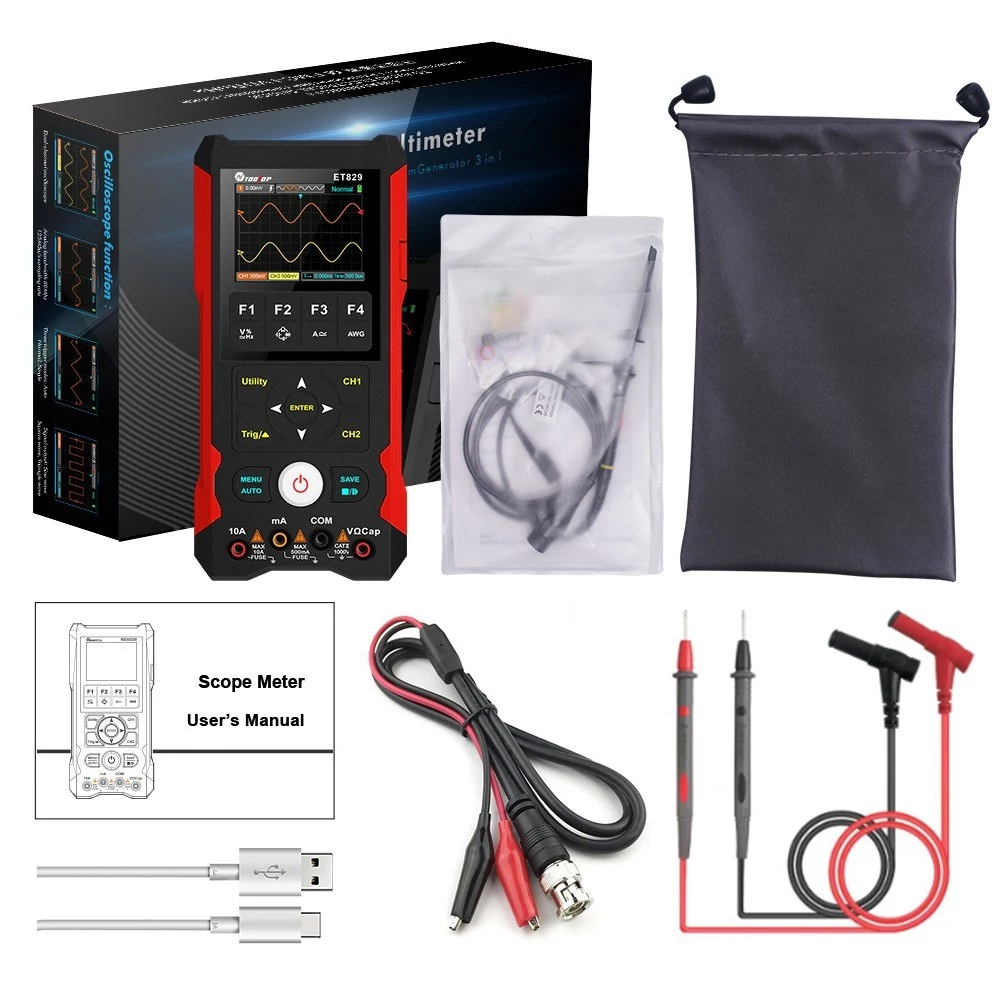

Csomagolási lista:
1 * 3 az 1-ben oscope mérő
2 * Tesztkábel
1 * Clip vezeték
1 * USB Type-C kábel
1 * Felhasználói kézikönyv
1 * Vászontáska
