Leírás

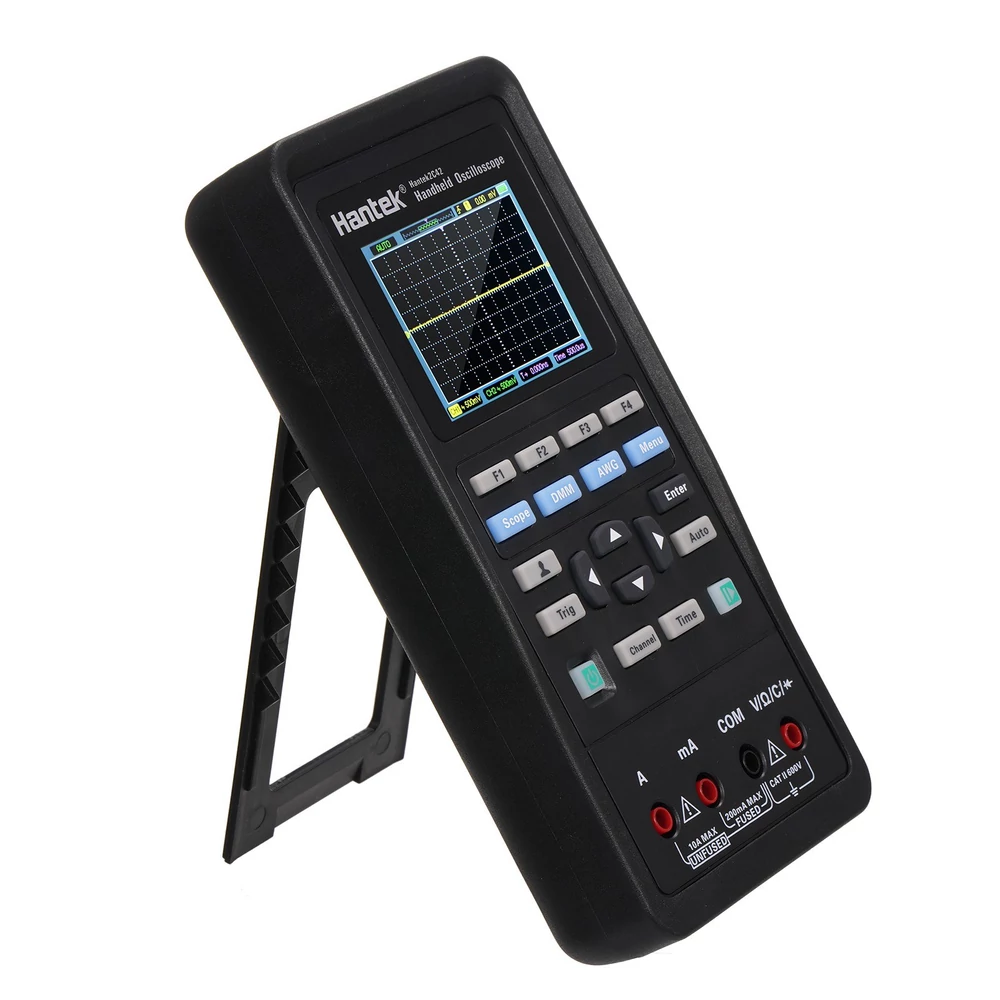

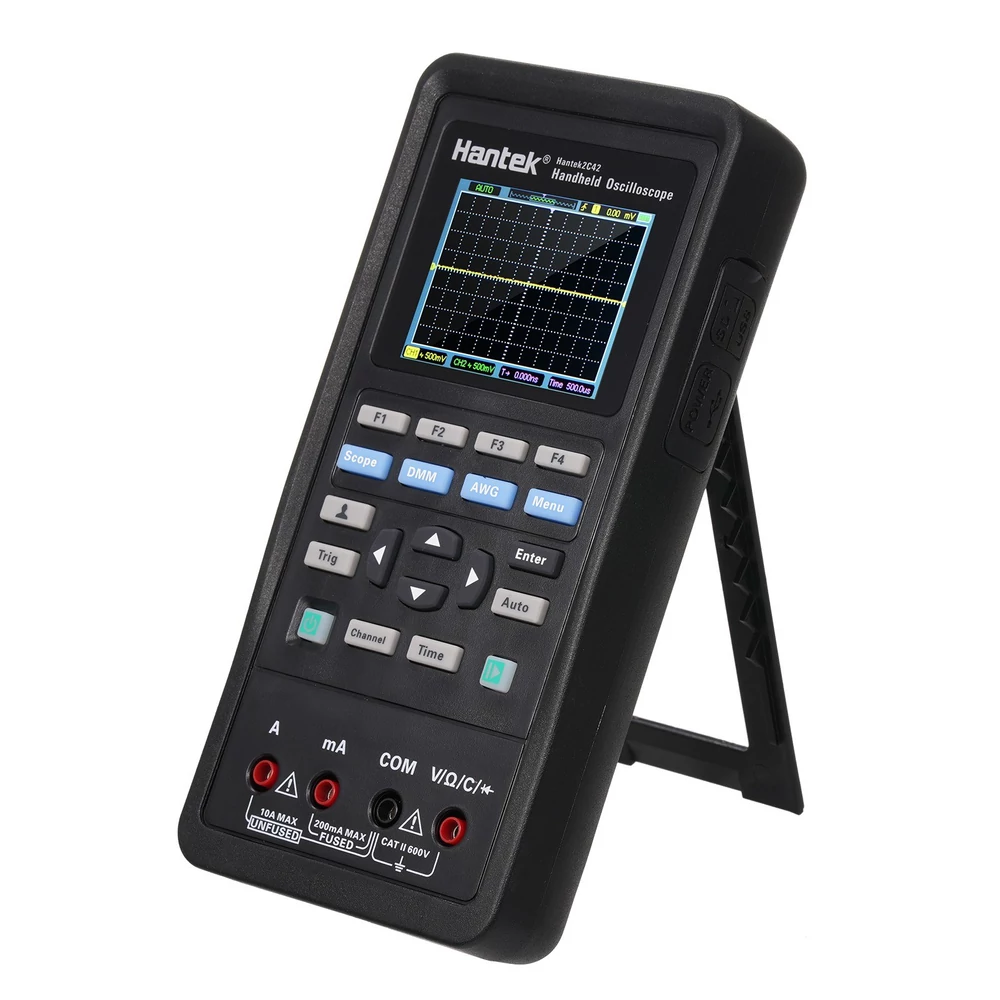

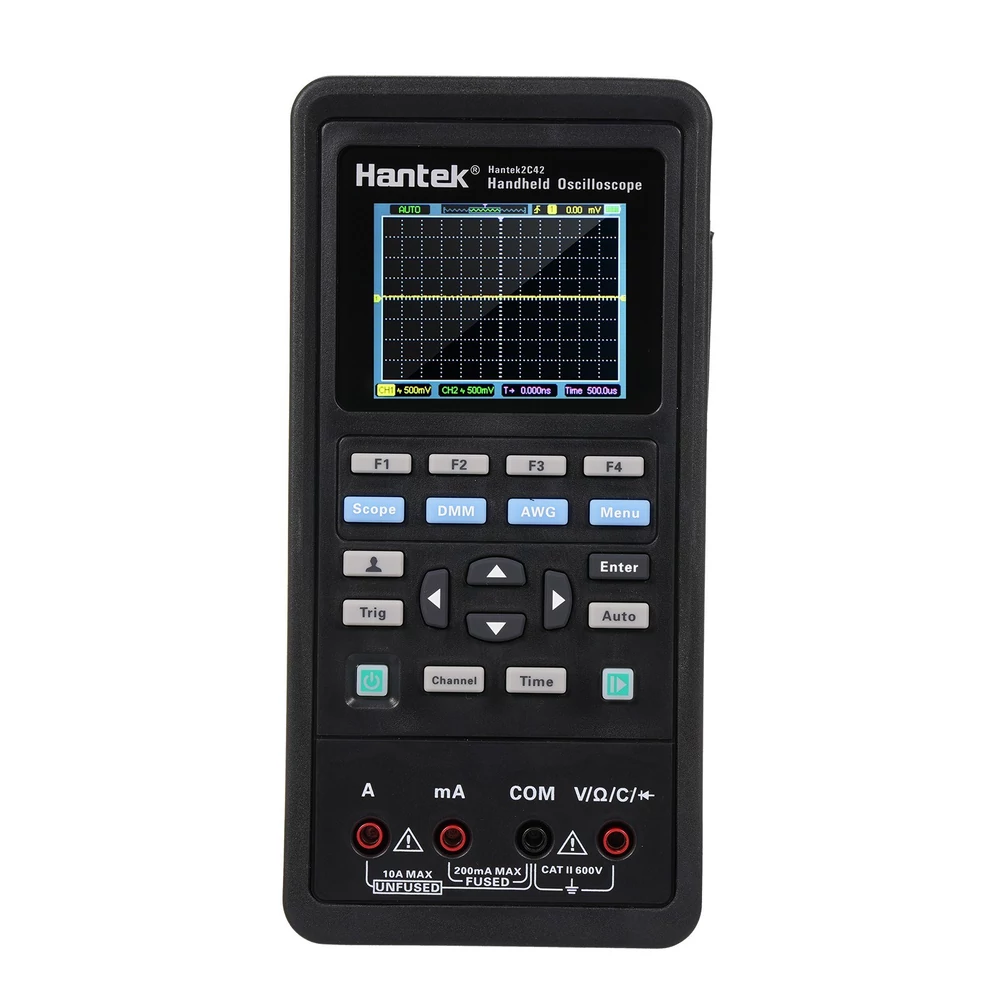

Ez a vadonatúj kézi oszcilloszkóp valóban praktikus a 2 az 1-ben többfunkciós teszterek új generációjával: oszcilloszkóppal és multiméterrel. Mintavételi frekvenciája 250MSa/s, sávszélessége 40 MHz. Támogatja a többszögű beállítást, az ultra-alacsony fogyasztású, C típusú töltési felületet, minden 2 órás akkumulátortöltés lehetővé teszi egy teljes napos vagy készenléti két hónapos munkavégzést. Kimeneti szinusz, négyzet, háromszög, trapéz és más hullámformák kimenete.
Jellemzők:
- 2 az 1-ben oszcilloszkóp + multiméter: Ez a többcélú oszcilloszkóp 2 univerzális tesztműszer funkcióval rendelkezik. Szükséges segítő egy mérnök számára.
- Intelligens töltésvezérlés: A hagyományos számítógép 5V / 2A nagy árama vagy USB-portja tölthető, könnyen használható, nagyon kényelmes és praktikus az AUTO egygombos teszttel.

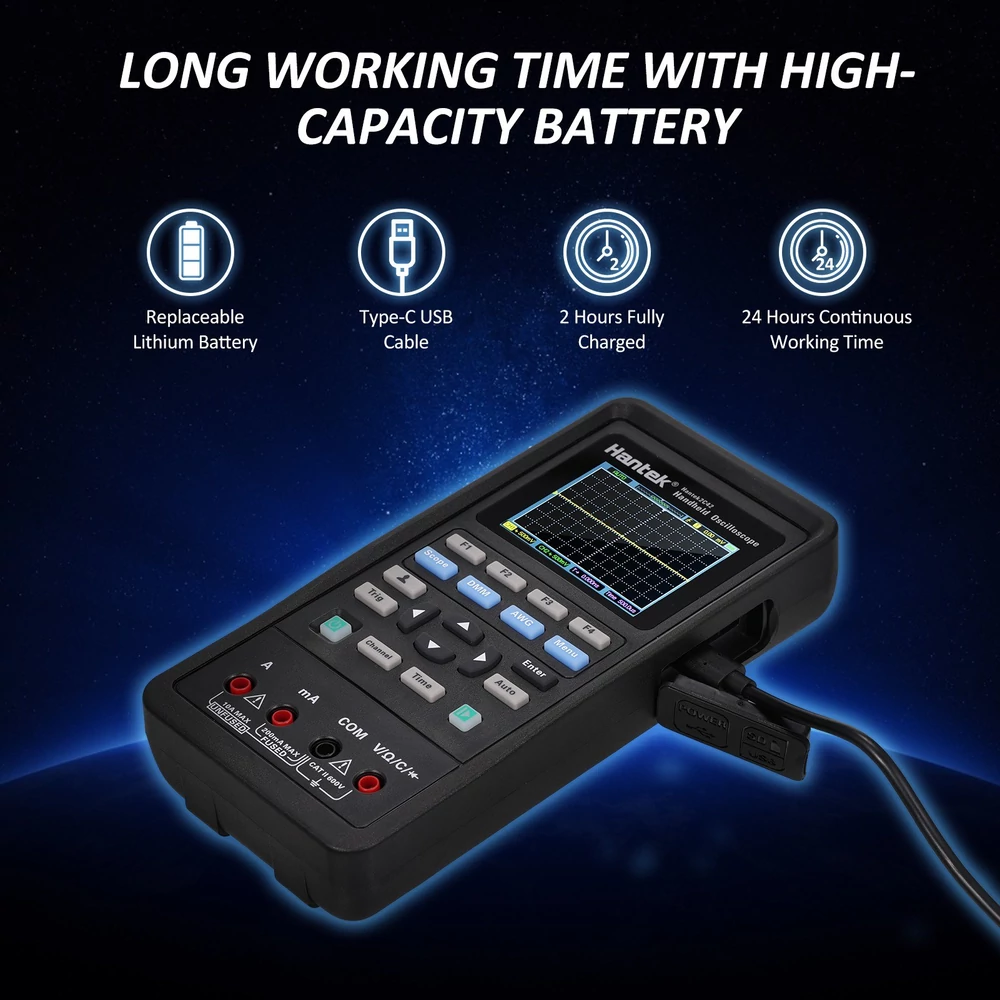

- Ultra-alacsony fogyasztású kialakítás: C típusú töltőinterfész, és készenléti állapot 2 hónapig minden 2 órás feltöltés után nagy kapacitású, cserélhető lítium akkumulátorokkal.
- Univerzális multiméter funkció: Tesztfeszültség, áram, ellenállás, dióda, kapacitás, folytonosság.
- 5V / 2A töltő + C típusú töltőkábel: C típusú tápellátás + adatátviteli interfész, megoszthatja a töltőt és az adatkábelt mobiltelefonjával.

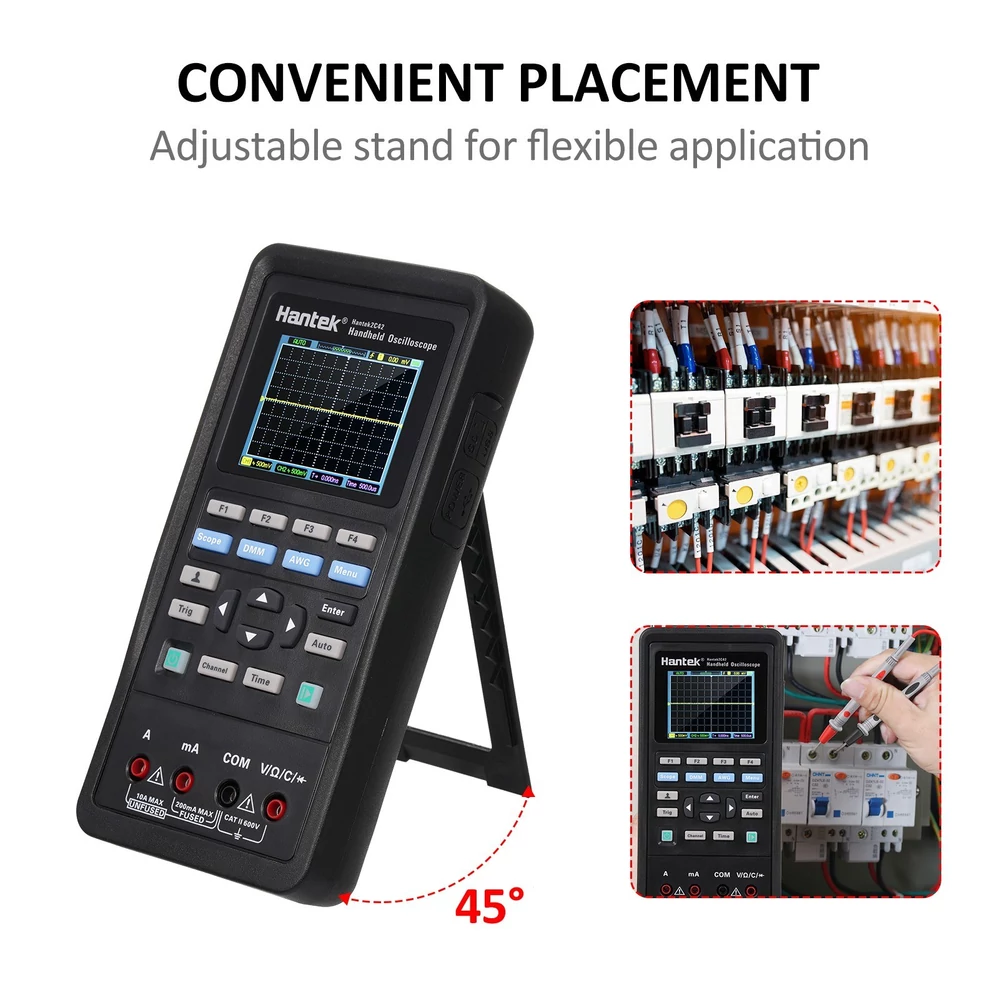

- Kis méret és egy kézben tartva: A 45 fokos felfüggesztő konzol kialakítása munkaállomást biztosít bárhol, bármikor.
- Egy kulcs Export Out & Gyors összehasonlítás: 2 referencia hullámforma csoport + 6 hullámforma tárolócsoport, egyszerű és hatékony.
- Digitális voltmérő funkció: Automatikus frekvencia- és amplitúdómérés, kényelmes használat, és támogatja a kínai és angol menü megjelenítését.
- Kurzormérési funkcióval: Támogatja az idő és feszültség kézi mérését, és pontosan méri a szükséges hullámformát.

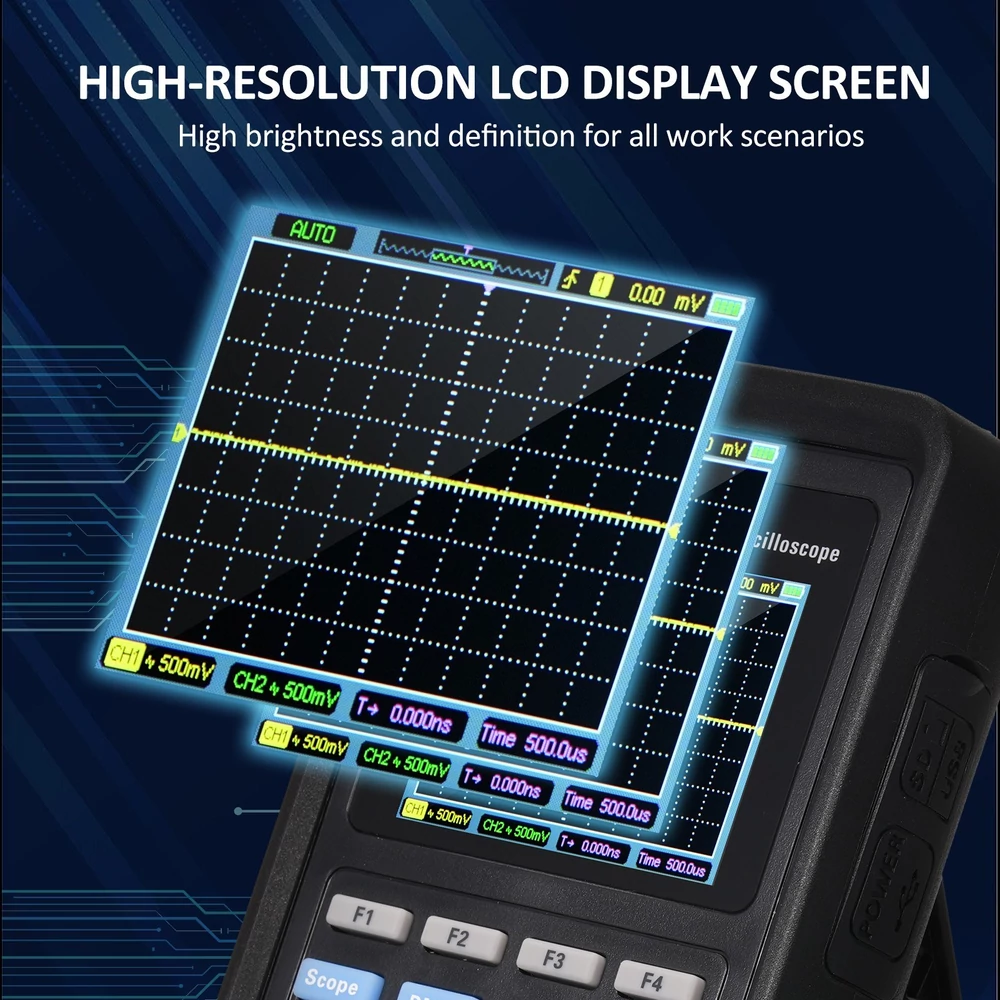

- Színes LCD képernyő: A finom és sima vonalak tisztává és torzításmentessé teszik a hullámformát, ha a minimalista billentyűzet kialakítással történő nagyítás megkönnyíti a kezelést.
- Unibody burkolat: Finom tapintású érzés, kedvező ütésállóság, kiemelkedő hőállóság, könnyen szétszerelhető.
- Önkalibráló funkció: Hosszú használat után mentes a szinteltolódástól.
- Kód beolvasása a videó súgófunkciójához: Olvassa be a készülék hátulján lévő kódot, hogy segítséget kapjon az online videó súgóhoz.
Műszaki adatok:
- Akkumulátortöltő Csatlakozó típusa: EU
- Sávszélesség: 40MHz
- Tápegység: AC 110-240V 50 / 60Hz
- Kijelző: Színes TFT LCD kijelző (320 * 240 képpont)
- Csatorna: 2CH + DMM
Vízszintes:
- mintavételi frekvencia tartomány: 250MSa / s (egycsatornás), 125MSa / s (kétcsatornás)
- Hullámforma interpoláció: (sin x) / x
- Rekordhossz: Max. 6K, ha egycsatornás, 3K minden csatorna kétcsatornás
- SEC / DIV esetén: 5ns / div ~ 500s / div 1, 2, 5 lépésről lépésre
Függőleges:
- A / D átalakító: 8 bites felbontás, minden csatorna egyszerre
- mintavételezett VOLTS/DIV tartomány 10mV / div ~ 10V / divat bemenet BNC
- sávszélesség-korlát, jellemző: 20MHz
- alacsony frekvenciájú válasz (-3dB): ≤10Hz BNC-nél
- Emelkedési idő BNC-nél, jellemző: ≤5ns
- függőleges erősítési pontosság: ±3% normál vagy átlagos vételi módban
Megjegyzés: A sávszélesség 6 MHz-re csökken 1X mérőérintkező használata esetén.
- Tápegység: 2 * Beépített 3,7 V-os 2600 mAh-s akkumulátor

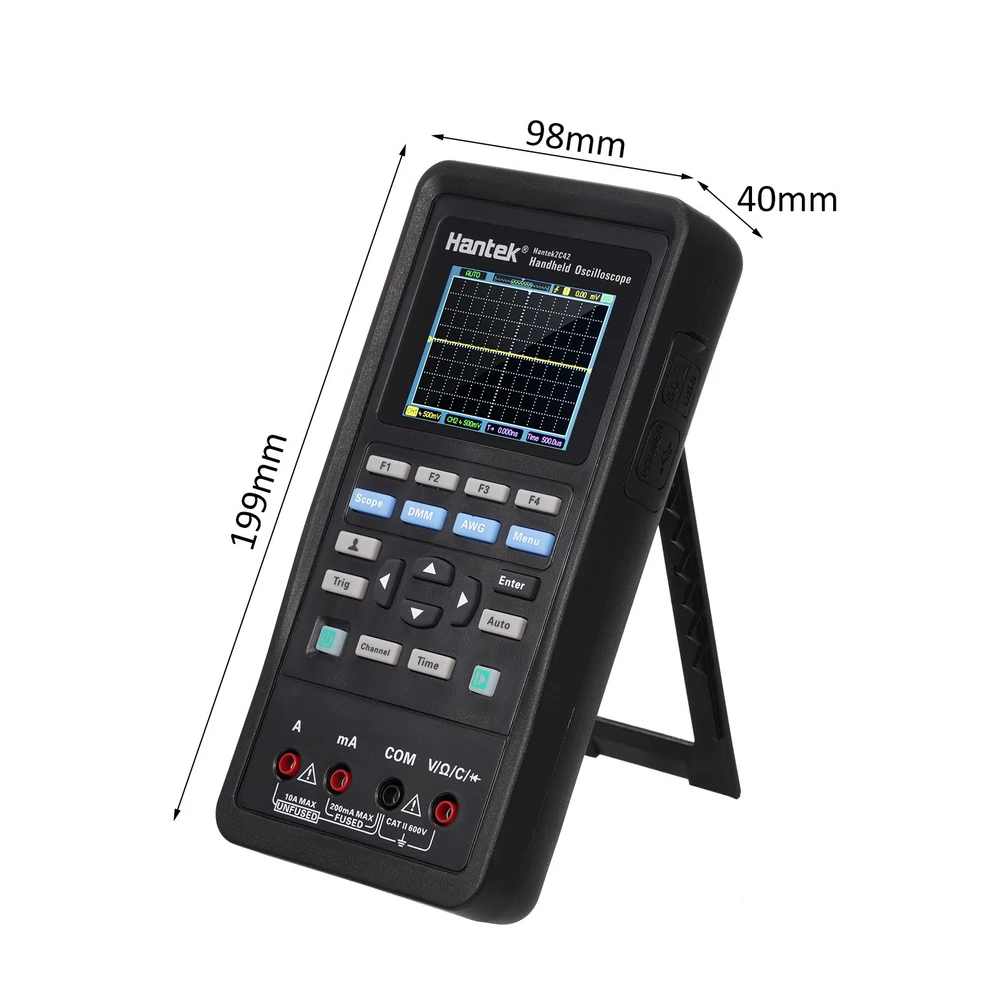

- Termék mérete: 199 * 98 * 40 mm
- A termék súlya: 640g
- Csomag mérete: 25 * 19 * 10cm
- A csomag súlya: kb. 1314g

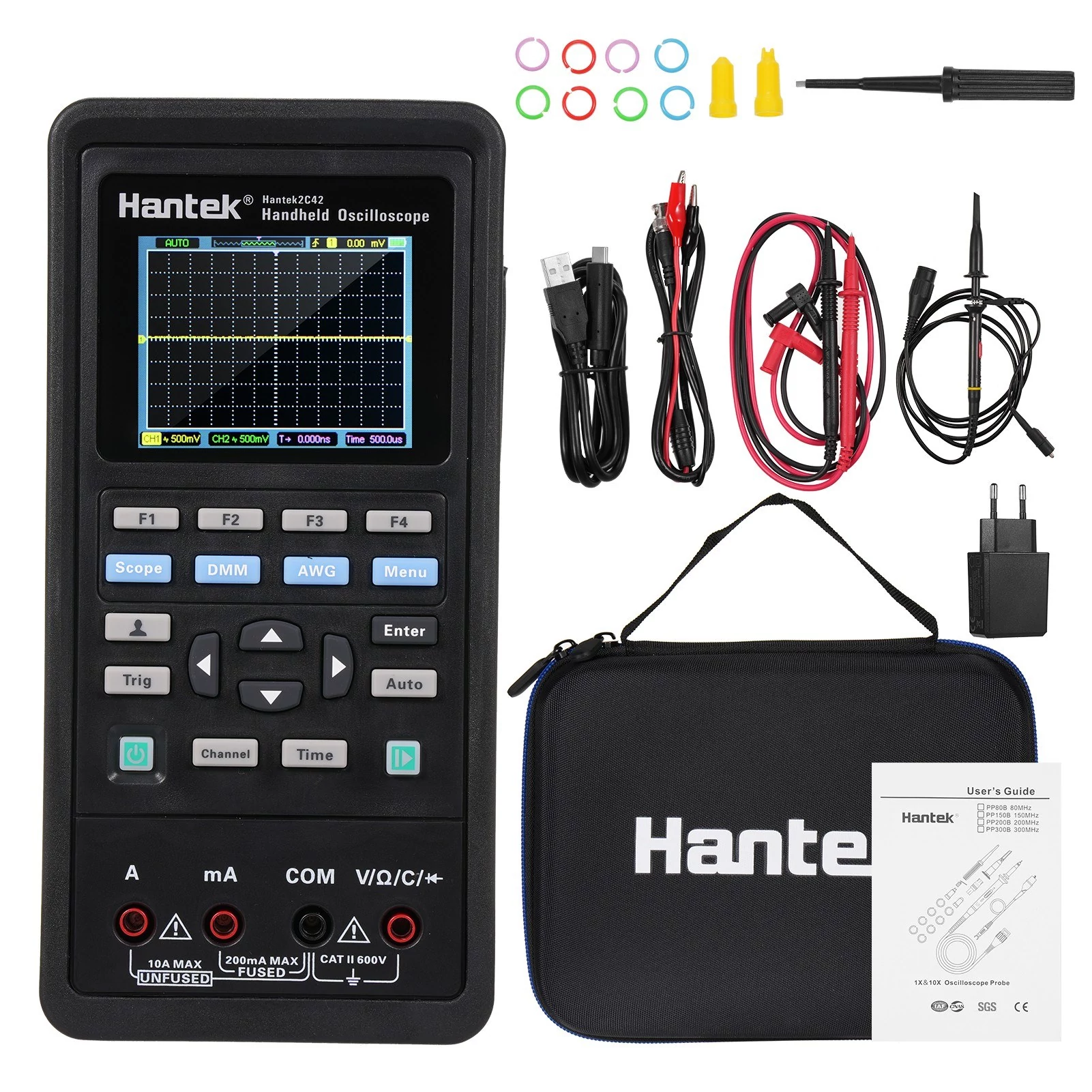

Csomaglista:
1 * 2 az 1-ben oszcilloszkóp
1 * Clip szonda
1 * 1. tesztszonda
* Hálózati adapter
1 * USB töltőkábel
1 * Multiméter szonda
1 * Tároló táska
Modell | Hantek2C42 | |||
Oszcilloszkóp mód | ||||
Sávszélesség | 40MHz | |||
Csatorna | 2CH+DMM | |||
Horizontális | ||||
Mintavételi frekvenciatartomány | 250MSa/s (egycsatornás), 125MSa/s (kétcsatornás) | |||
Hullámforma interpoláció | (x nélkül)/x | |||
Rekord hossza | Max. 6K egycsatornás; 3K minták kétcsatornánként | |||
SEC/DIV tartomány | 5ns/div~500s/div 1, 2, 5 sorozat | |||
Függőleges | ||||
A/D átalakító | 8 bites felbontás, minden csatorna egyszerre mintavételezése | |||
VOLT/DIV tartomány | 10mV/div~10V/divat bemenet BNC | |||
Sávszélesség-korlát, tipikus | 20MHz | |||
Alacsony frekvenciájú válasz (-3db) | ≤10Hz BNC-nél | |||
Emelkedési idő a BNC-nél, jellemző | ≤5 ns | |||
Függőleges erősítési pontosság | ±3% Normál vagy Átlagos adatszerzési mód esetén | |||
Megjegyzés: A sávszélesség 6 MHz-re csökken 1X mérőérintkező használata esetén. | ||||
Megszerzés | ||||
Akvizíciós módok | Normális | |||
Kivált | ||||
Típus | Perem | |||
Üzemmód | Automatikus, Normál, egyszeri | |||
Szint | ±4 osztás a képernyő közepétől | |||
Trigger szint pontossága | 0,2 div × volt/div a képernyő közepétől számított ±4 osztáson belül | |||
Lejtő | Emelkedő, zuhanó, emelkedő és zuhanó | |||
Forrás | CH1/CH2 | |||
Bemenet | ||||
Csatolás | DC, AC vagy GND | |||
bemeneti impedancia, | 25pF±3 pF, 1MΩ±2% | |||
DC kapcsolt | ||||
Szonda csillapítása | 1X, 10X | |||
Támogatott mérőérintkező-csillapítási tényezők | 1X, 10X, 100X, 1000X | |||
Maximális bemeneti feszültség | 150 VRMS | |||
Mérés | ||||
Kurzor | A kurzorok közötti feszültségkülönbség: △V | |||
Kurzorok közötti időeltolódás: △T | ||||
Automatikus mérések | Frekvencia, amplitúdó | |||
DMM | ||||
Maximális felbontás | 4000 számít | |||
DMM tesztelési módok | Feszültség, áram, ellenállás, kapacitás, dióda és be-ki | |||
Maximális bemeneti feszültség | AC:600V, DC: 800V | |||
Maximális bemeneti áram | AM: 10A, DC:10A | |||
Bemeneti impedancia | 10MΩ | |||
Mérési idő | Tartomány | Pontosság | Felbontás | |
DC feszültség | 400.00mV | ± (0,8% + 5) | 100uV | |
4.000V | 1mV | |||
40,00V | 10mV | |||
400,0 V | 100mV | |||
600,0 V | ± (1% + 2) | 1V | ||
Túlterhelés megőrzése: 400mV: 250V, egyéb: 600Vrms. | ||||
AC feszültség | 4.000V | ± (1,2% + 5) | 1mV | |
40,00V | 10mV | |||
400,0 V | 100mV | |||
600,0 V | ±(1,5% + 5) | 1V | ||
Frekvencia: 40Hz~400Hz; | ||||
400V és 600V frekvencia: 40Hz~100Hz | ||||
DC áram | 40.00mA | ± (1% + 2) | 10uU | |
200.0mA | ± (1,5% + 2) | 100uU | ||
4.000A | ± (1,8% + 2) | 1 mA | ||
10.00A | ± (3% + 2) | 10mA | ||
Túlterhelés megőrzése: | ||||
önhelyreállító biztosíték: 200mA / 250V, 4A és 10A tartomány nincs biztosíték. | ||||
AC áram | 40.00mA | ± (1,3% + 2) | 10uU | |
400,0 mA | ± (1,8% + 2) | 100uU | ||
4.000A | ± (2% + 3) | 1 mA | ||
10.00A | ± (3% + 5) | 10mA | ||
Frekvencia: 40Hz~400Hz; | ||||
önhelyreállító biztosíték: 200mA / 250V, 4A és 10A tartomány nincs biztosíték. | ||||
Ellenállás | 400.0Ω | ±(1% + 3) | 0.1Ω | |
4.000KΩ | ±(1,2% + 5) | 1Ω | ||
60.00KΩ | 10Ω | |||
400,0KΩ | 100Ω | |||
4.000MΩ | 1KΩ | |||
40.00MΩ | ± (1,5%±3) | 10KΩ | ||
Túlterhelés elleni védelem: 220Vrms | ||||
Kapacitás | 40.00nF | ±(3% + 5) | 10pF | |
400.0nF | 100pF | |||
4.000uF | 1nF | |||
40.00uF | 10nF | |||
100.0uF | 100nF | |||
Túlterhelés elleni védelem: 220Vrms | ||||
Dióda | 0V ~ 2.0V | |||
Be- és kikapcsolás | <50Ω | |||
Általános előírások | ||||
Kijelző | ||||
Kijelző típusa | 2,8 hüvelykes64K színes TFT | |||
Kijelző felbontása | 320 vízszintes x 240 függőleges képpont | |||
Kijelző kontrasztja | Beállítható | |||
Tápegység | ||||
Tápfeszültség | 100V-240VAC, 50Hz-60Hz; DC BEMENET: 5VDC, 2A | |||
Energiafogyasztás | <2,5 W | |||
Biztosíték | T, 3A | |||
Akkumulátor | 2600 mA*2 | |||
Környezeti | ||||
Üzemi hőmérséklet | 0~50 °C (32~122 °F) | |||
Tárolási hőmérséklet | -40~+71 °C (-40~159.8 °F) | |||
Páratartalom | ≤+104°F (≤+40°C): ≤90% relatív páratartalom | |||
106°F~122°F (+41°C ~50°C): ≤60% relatív páratartalom | ||||
Hűtési módszer | Konvekció | |||
Magasság | Működési és | 3,000m (10,000 láb) | ||
Üzemen kívüli | ||||
Mechanikai sokk | Véletlenszerű rezgés | 0,31 gRMS 50 Hz-től 500 Hz-ig, 10 perc mindkét tengelyen | ||
Üzemen kívüli | 2,46 gRMS 5 Hz-től 500 Hz-ig, 10 perc mindkét tengelyen | |||
Operációs | 50g, 11ms, fél szinusz |
