Leírás

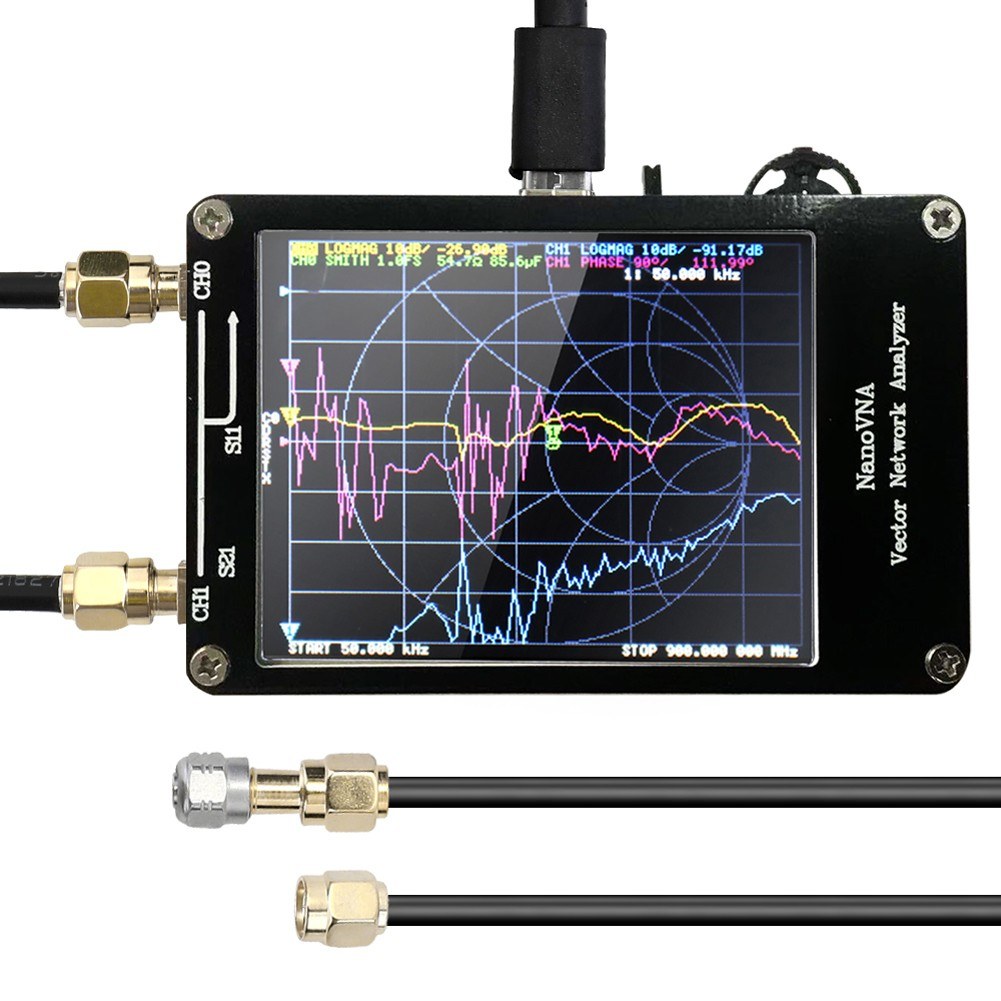

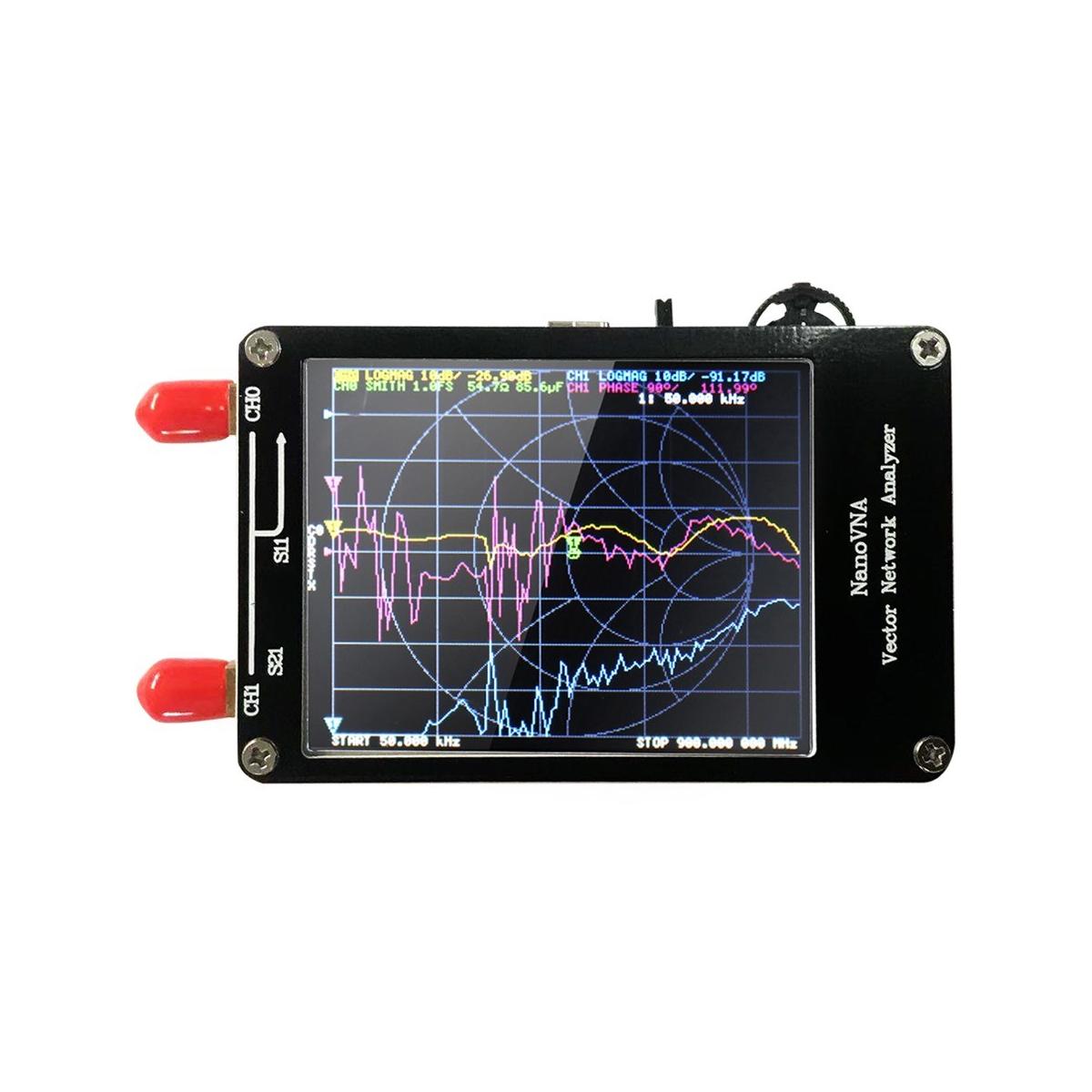

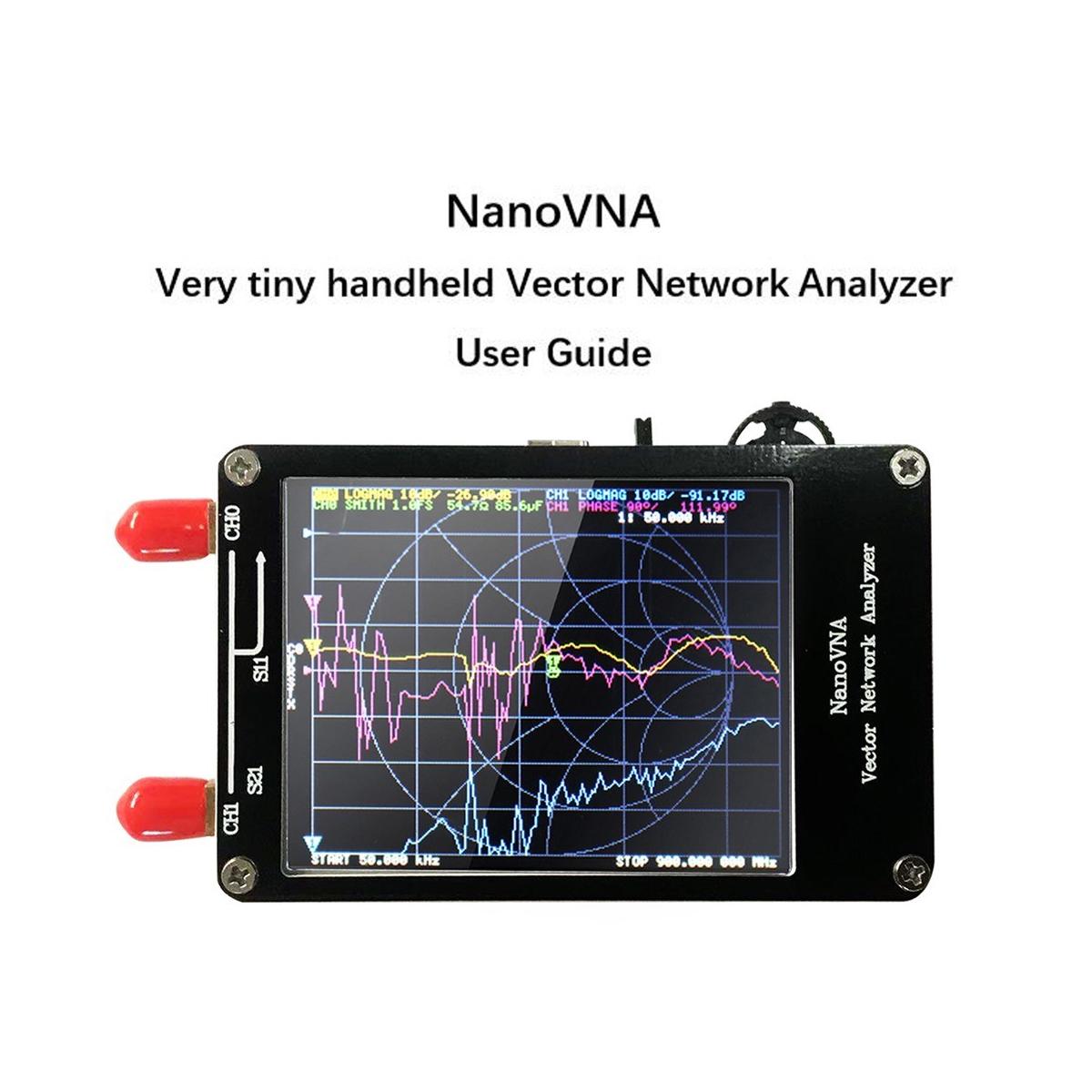

Ez egy barkácstermék vektoros hálózati mérési funkcióval. Tartalmaz egy 2,8 hüvelykes érintőképernyőt, TX/RX mérést, meg tudja határozni a teljes S11 és S21 paramétereket, ha S12 és S22 beszerzésére van szükség, akkor manuálisan kell cserélni a transz-vevő port vezetékét.
Jellemzők:
A számítógépes vezérlőszoftver képes Touchstone (snp) fájlokat exportálni, amelyek különféle rádiótervező és szimulációs szoftverekhez használhatók.
A továbbfejlesztett frekvencia-algoritmus felhasználhatja az si5351 páratlan harmonikus kiterjesztését a mérési frekvencia támogatására 900 MHz-ig.
A fém pajzsot úgy tervezték, hogy csökkentse a külső interferenciát és javítsa a mérési pontosságot.
Az si5351 közvetlen kimenet 50k-300MHz frekvenciatartománya jobb, mint 70dB dinamikus.
A kiterjesztett 300-600 MHz-es sáv 50 dB-nél jobb dinamikát biztosít, a 600-900 m-es sáv pedig jobb, mint 40 dB.
Kicsi és hordozható, könnyen használható, ennek a projektnek az a célja, hogy egy RF modult biztosítson, de hasznos eszközt nyújtson a rajongók számára.
Műszaki adatok:
Anyag: PCB
Szín: fekete
Mérési frekvencia: 50KHz ~ 300MHz (50KHz ~ 900MHz, bővített firmware engedélyezése) (a termékek szállítás előtt a legújabb firmware-rel frissülnek, a tényleges mérési frekvencia 50KHz~900MHz)
RF kimenet: -13dbm (maximum -9dbm)
Frekvencia pontosság: <0,5ppm
Mérési tartományok: 70dB (50KHz-300MHz), 50dB (300M-600MHz), 40dB (600M-900MHz) (bővített firmware engedélyezése)
SWR port: <1.1
Kijelző: 2.8 hüvelykes (320*240)
USB interfész: USB Type-C
Kommunikációs mód: CDC (soros)
Tápellátás: USB 5V 120mA, maximális töltőáram 0.8A
Akkumulátor: 1 * lítium akkumulátor, 600mAh (tartozék)
Kalibrációs pontok száma: 101 (fix)
Szkennelési pontok száma: 101 (rögzített)
Kijelző követés: 4, Jelölés: 4, Beállítás mentése: 5
PCB mérete: 85,5 * 54 * 11mm (csatlakozók és kapcsolók nélkül)
Csomag mérete: 120 * 78 * 40 mm
Csomag súlya: 160 g

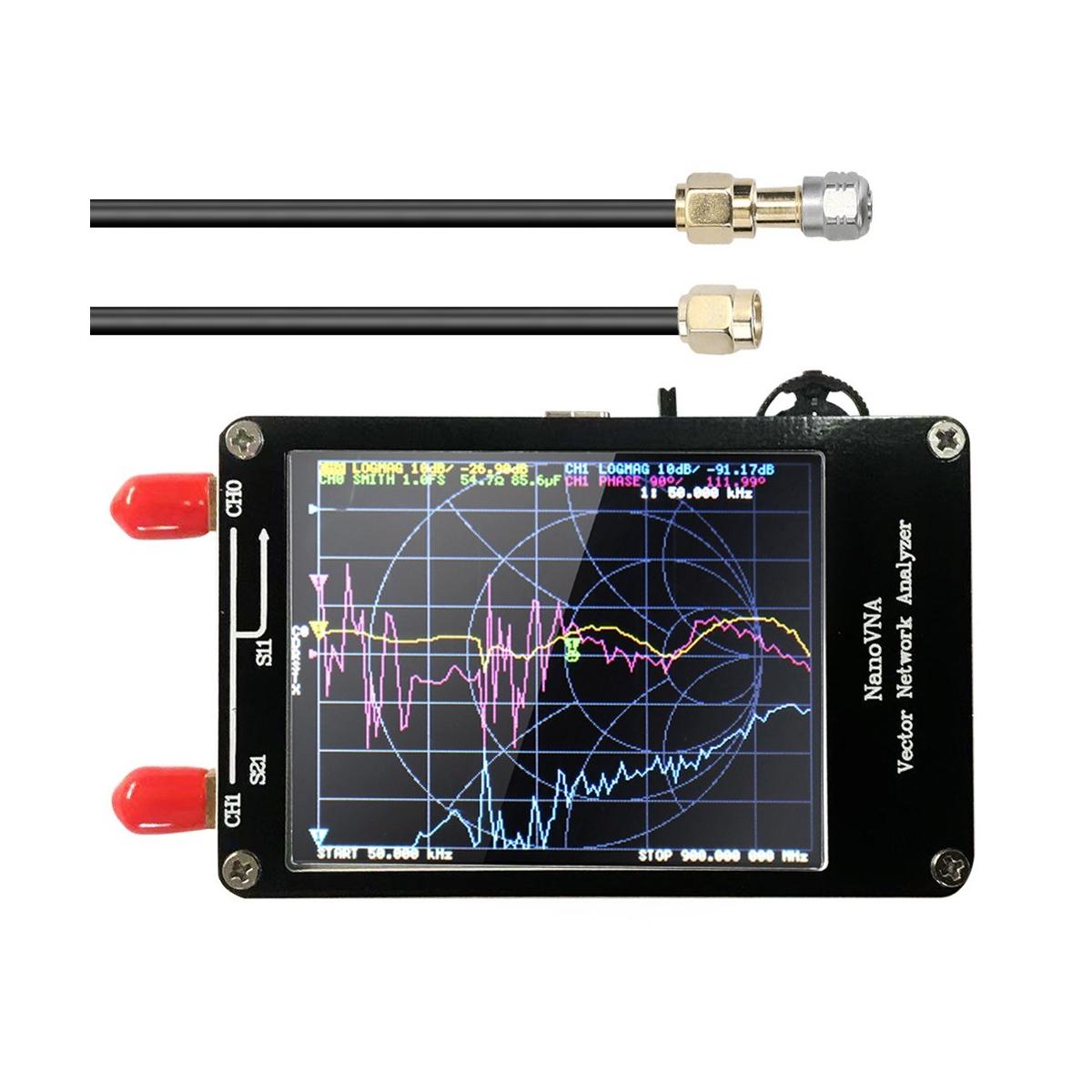

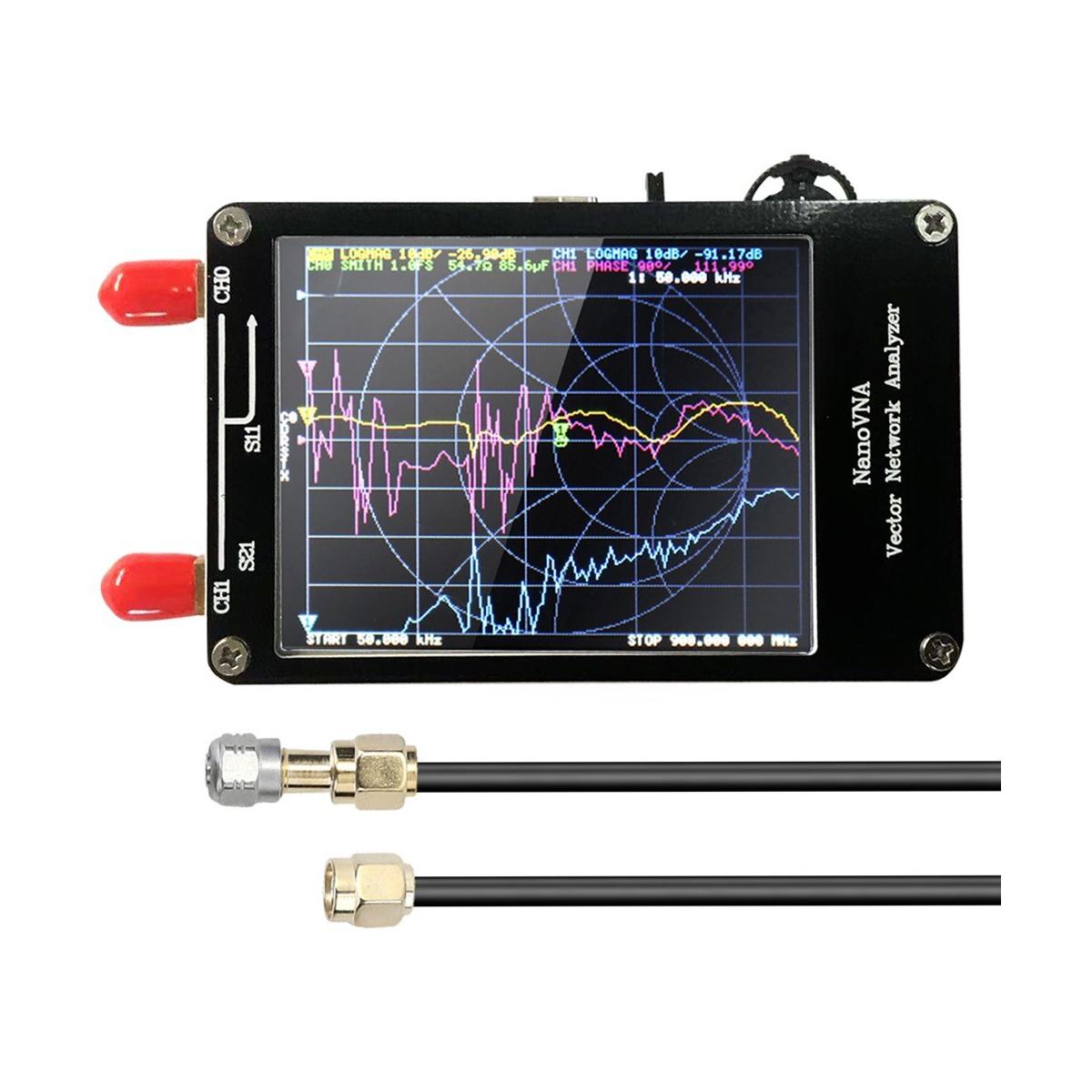

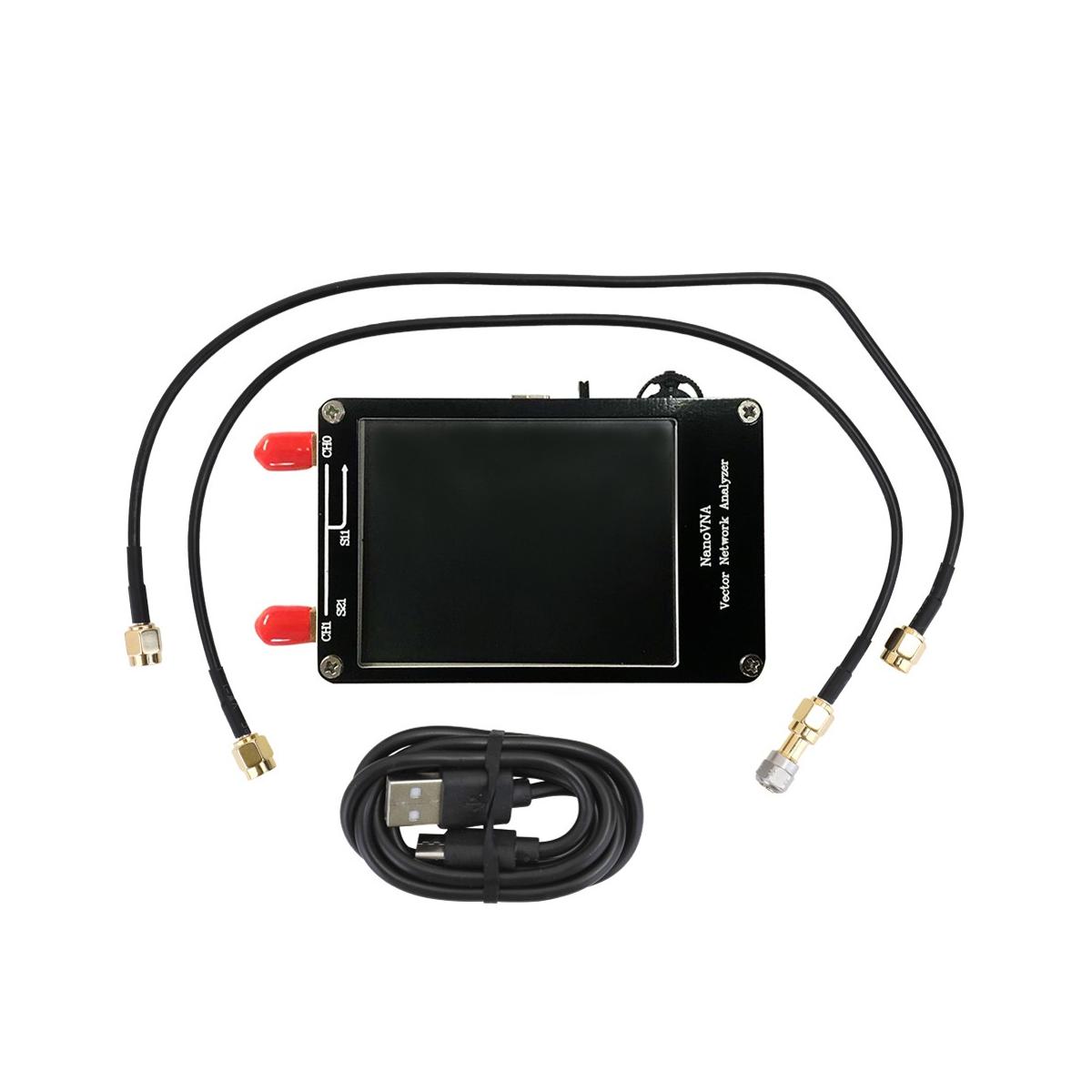

Csomaglista:
1 * Gazda
1 * USB Type-C adatkábel
2 * 30 mm-es SMA dugasz-duga kábel
1 * SMA aljzat-aljzat csatlakozó
